摘要：

　　本文主要介紹歐瑞傳動SD20-Y系列異步伺服在工業洗衣機上的應用。工業洗衣機適用于洗滌各種棉織、毛紡、麻類、化纖混紡等衣物織品，在服裝廠、水洗廠、工礦企業、學校、賓館、酒店、醫院等的洗衣房具有廣泛應用，是減輕勞動強度，提高工作效率，降低能耗的理想設備。

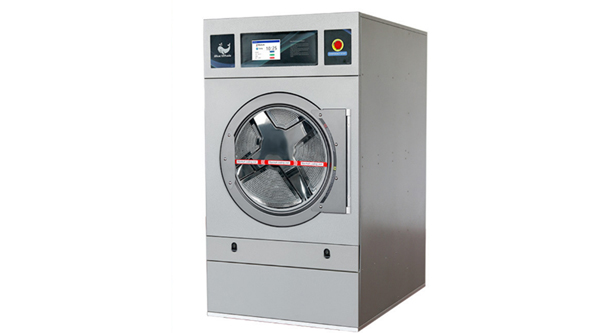

　　1. 工業洗衣機介紹

　　全自動工業洗衣機是指具有初洗、洗滌、漂洗、漂白和脫水等功能，并且各功能之間不需要人工操作，就能實現自動轉換的大容量洗衣機。該洗衣機按減振與避振的不同方式，可分為懸浮避振式和注水平衡避振式，以及重力固定式三種，目前市場上主流產品都是懸浮式避振全自動工業洗衣機。其主要由外殼、機架面板、主軸內滾筒、傳動系統、避振系統、前門部件、加料部件、制動部件、放水閥門部件、超振部件、控制部件、管路部件和氣動系統等組成。

　　工作原理：

　　在洗衣機專用電腦的控制下，通過電機不間斷的執行正反轉以實現水和衣物不同步運動，從而使水和衣物等相互摩擦、揉搓，達到洗凈的目的。其主要有以下洗滌程序：

　　首先，加水，正反轉洗滌;洗滌完畢后，排水，進入脫水階段。脫水階段包括均布、中脫和高脫三個過程。

　　均布即是在有水和無水的情況下，以比洗滌過程高的轉速正向旋轉，使衣物均勻地附著在洗衣機的滾筒內側，以使后續的脫水過程平穩;排水后，提高轉速進入中速脫水過程，隨后再進入高速脫水過程，使衣物的含水率降至所要求的水平。

　　2. 使用SD20-Y伺服的工業洗衣機介紹

　　2.1使用歐瑞SD20-Y伺服驅動器的工業洗衣機特點：

　　● 低速啟動力矩大

　　● 轉速波動小

　　● 脫水轉速更高，脫水速度更快，脫水率更高

　　● 適用高溫，高濕環境

　　● 過載能力強

　　● 寬電壓范圍(380V-480V)

　　● Modbus通訊控制，通訊給定轉速快捷方便，減少外部接線及故障點

　　● S型曲線加速，運轉更平穩

　　2.2 歐瑞SD20-Y異步伺服介紹：

　　SD20-Y系列異步伺服驅動器實現電機的全閉環伺服控制，集速度、位置、轉矩控制于一體，控制性能比傳統變頻器更勝一籌，支持旋變、絕對值、光電編碼器，最高轉速可到13000rpm。雙核處理芯片，響應頻率高，驅動器外形美觀、結構緊湊。

　　歐瑞異步伺服電機具有高效率、高可靠性、高過載能力;良好的電流峰值及額定電流關系，使其具有高轉矩性能;體積小、重量輕。低噪聲、低轉矩調整脈動，進口平衡機對轉子精校動平衡。

　　3. 電氣配置

　　客戶現場為50kg工業洗衣機

　　SD20-Y 3KW伺服驅動器 一臺

　　2.2KW異步伺服電機 一臺 額定轉速1500轉，最高轉速8000轉。

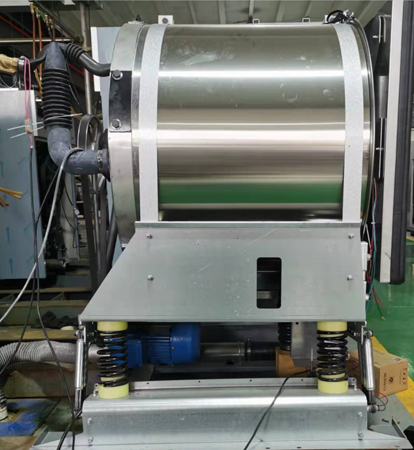

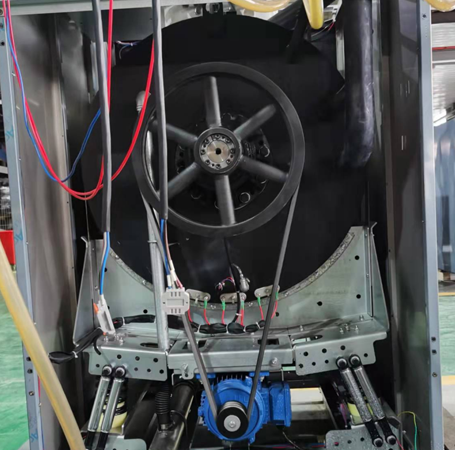

　　現場圖片：

　　4.調試過程：

　　伺服驅動器運行在速度模式，通過洗衣機專用電腦，以通訊方式給定各階段的運行速度。加入S曲線平滑功能，設備啟動運行平穩，減少了旋轉部件的壓力，增加了系統的運行壽命。

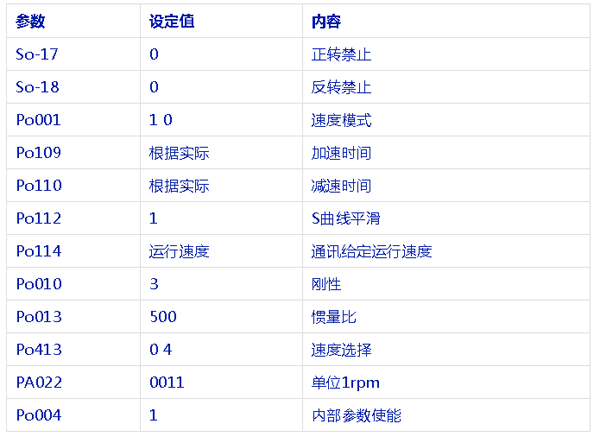

　　參數表格：

　　5. 結束語

　　歐瑞SD20-Y異步伺服在工業洗衣機上的應用，無論是低速的啟動力矩還是還是高速的脫水轉速都優于目前客戶使用的變頻器方案，洗衣機啟動平穩，性能穩定使洗滌過程能耗明顯降低。所有技術指標都達到行業內領先水平。優異的產品性能和質量穩定性也為客戶創造了價值贏得了客戶的信賴。

（轉載）
