中成藥是以我國傳統中草藥為原料，經過加工制成的各種不同劑型的中藥制品的總稱。中成藥作為中藥產業的重要一環，未來具有廣闊的發展前景。
中成藥生產由于產品批量小，價值高，因此對于液位測量的精度要求很高，而且很多容器都需要將液位測量值轉換成體積，以實現精確的配料。同時，很多容器都存在高溫、蒸汽、攪拌、泡沫等嚴苛工況，對儀表測量的可靠性也帶來了極大的挑戰。
下面以某公司中成藥制劑后反應階段為例，詳細介紹80GHz高頻雷達液位儀表VEGAPULS 64如何實現對濃縮罐體積變化的實時監測。
工藝和工況介紹
中成藥制劑濃縮罐是一個不規則罐體，上部分是直筒段，下部分呈半球體，用于中成藥制劑后反應階段，進行濃縮配料。該罐體積較小且?guī)в袛嚢?，進料溫度大概60℃左右，并伴有蒸汽。
中成藥制劑濃縮罐進料以后開始攪拌，然后進入濃縮階段，在此過程中罐內液位下降，體積變小，大概12小時后濃縮完成。之后，開始從罐底往外出料，濃縮液將被輸送給后續的配料工段。在出料過程中，測量儀表需要實時監控體積變化，以便后續工段進行精確配料。只有監測到準確的體積變化才能讓后面的配料濃度在正常范圍內，從而保證最終產品的質量，因此體積測量的精度尤為重要。

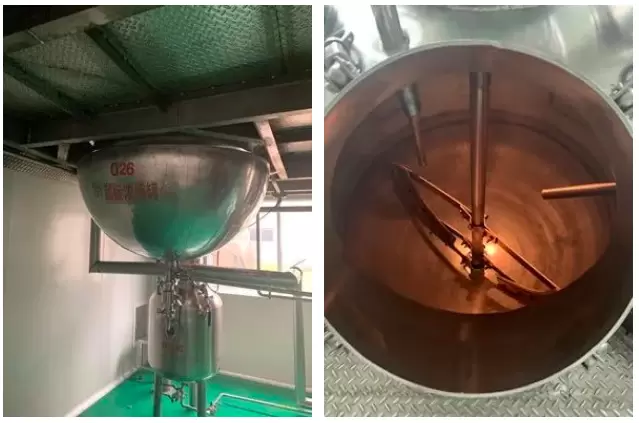

中成藥制劑濃縮罐
原測量方案
在使用VEGA產品之前，客戶嘗試使用過其它品牌的雷達儀表來進行測量，結果現場出現了不同程度的問題：無法克服蒸汽、攪拌、結露等惡劣工況，測量不穩定，會跳變;沒有辦法很精確地標定體積，誤差很大。后來，客戶聯系到VEGA，雙方經過現場考察及技術深度溝通，決定采用VEGA最新的80GHz高頻雷達儀表VEGAPULS 64來進行測試。

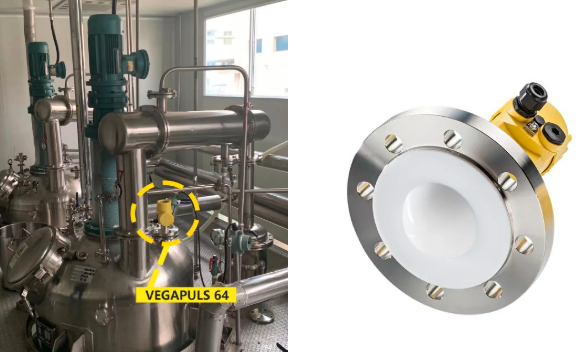

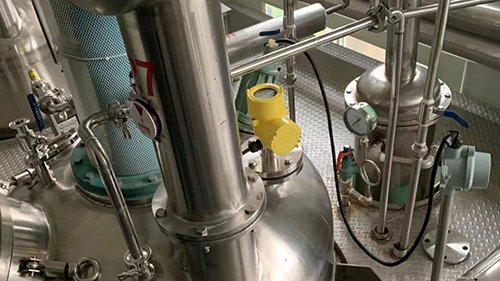

現場安裝示意圖
VEGA解決方案及測試效果
濃縮罐罐體不規則且體積較小，總量程為500 升，客戶要求誤差在5升以內。在調試過程中，需先用水進行體積標定。由于罐體下部分是半球體，跟上部直筒段之間大概還有10公分的不規則連接部分，因此在標定過程中，主要是針對罐體下部分的精確標定。標定后形成的高度和體積(亦稱容量)轉換關系如下圖所示，VEGAPULS 64精度為1mm，扣除標定過程中液面輕微波動的影響，實際測量精度也達到了2mm，換算成體積后，體積誤差僅為1.5升(相對500升總體積)，遠小于客戶5升的誤差要求。

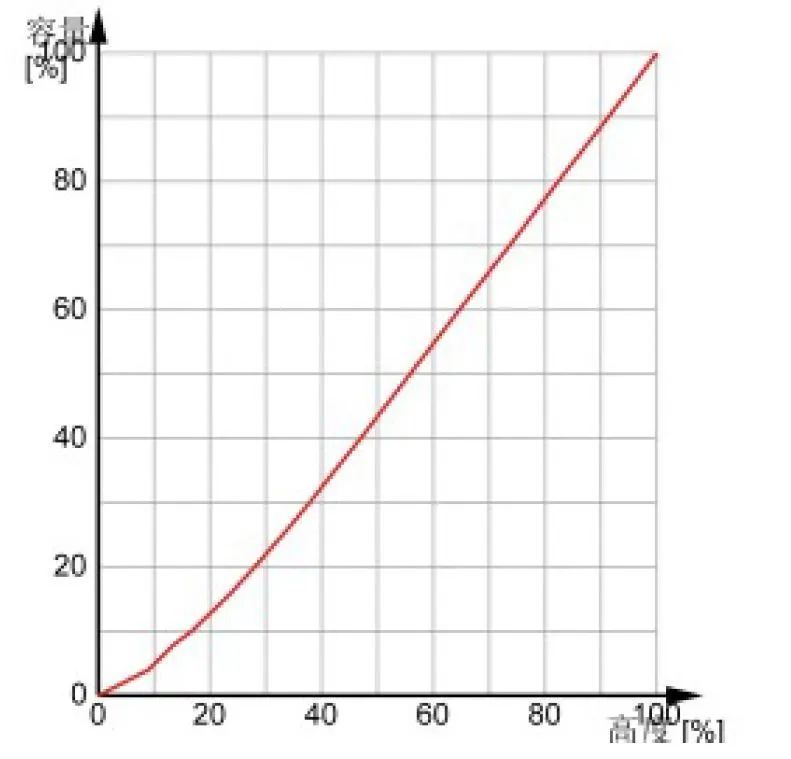

體積標定線性曲線圖
經過對體積標定后，隔天進行投料測試。在濃縮罐整個運行過程中，雖然面臨蒸汽、攪拌、結露等惡劣工況干擾，VEGAPULS 64 液位測量始終精確、可靠，而且反應迅速，其回波曲線如下所示：

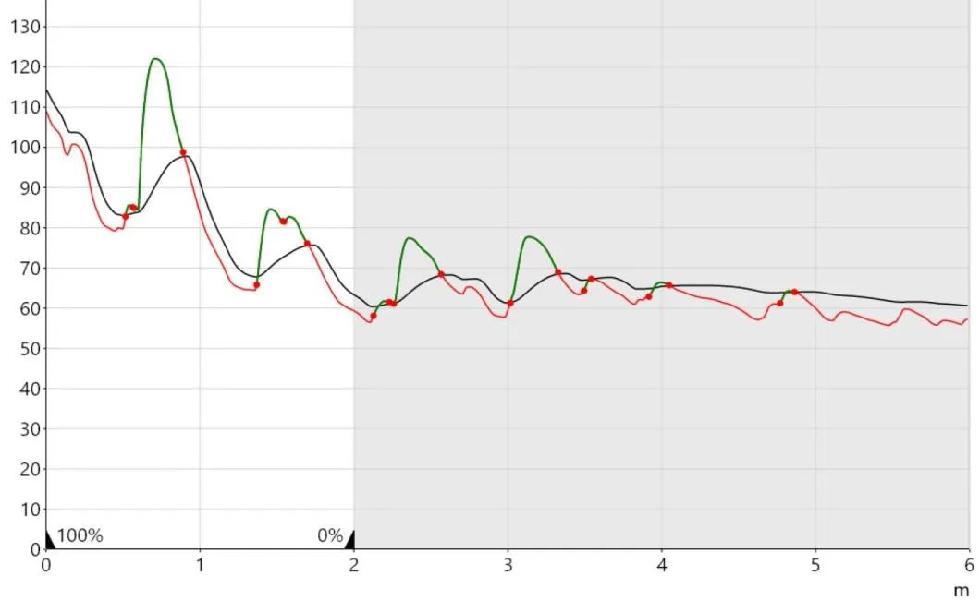

回波曲線圖
高精度且快速的液位測量，保證了在濃縮罐快速出料時體積變化的精確測量和實時監控，使得后續配料工段的配料濃度始終保持在正常范圍，從而實現了生產的順利進行和產品質量的精確控制。
VEGAPULS 64的測量優勢
01 超強抗干擾能力
憑借其高聚焦、強信號的優勢，80GHz高頻雷達儀表VEGAPULS 64抗干擾能力突出，罐體內的蒸汽、攪拌、結露均沒有對測量造成影響，測量結果穩定可靠。
02 測量精度高
VEGAPULS 64精度可達1mm，正是高精度的液位測量，才使得高精度的體積測量得以實現，從而保證了濃縮罐的可靠運行和后續工段的精確配料。
03 反應速度快
VEGAPULS 64的反應迅速，滿足了對快速出料時罐內物料體積變化的實時監控。
VEGAPULS 64克服了中成藥制劑后反應階段濃縮罐體積測量的各種復雜工況，得到了穩定精準的測量結果;同時VEGA服務人員在體積標定和儀表調試中表現出的嚴謹作風、專業能力，也是該體積測量得以順利實現的重要保障。目前，客戶已經使用VEGAPULS 64一年，儀表一直運行穩定、可靠，受到了客戶的好評!
