1879年愛迪生曾用纖維素纖維，如竹、亞麻或棉紗為原料，首先制得碳纖維并獲得專利，但當時制得的纖維力學性能很低，工藝也不能工業化，未能獲得發展。
20世紀50年代初，由于火箭、航天及航空等尖端技術的發展，迫切需要比強度、比模量高和耐高溫的新型材料，另外，采用前驅纖維為原料經熱處理的工藝可制得碳纖維連續長絲，這一工藝奠定了碳纖維工業化的基礎。
由于目前市面上碳纖維復合材料基本上是由碳纖維與樹脂基質構成，其內部存在比較復雜的相互關系，在加工時會出現碳纖維拉絲或者脫絲現象。由于碳纖維復合材料硬度高并且具有各向異性，所以其對加工設備的要求比較高，因此需要尋求一種新的加工方法。
三菱電機為了回應市場需求，利用長年積累的激光加工技術和開發經驗，推出了兩款全新“CV系列”二氧化碳三維激光加工機，專門用于加工汽車等使用的輕量、高強度的碳纖維增強復合材料（以下簡稱CFRP[1]）。搭載世界級先進的[2]將發振器和增幅器集成于同一框體中的二氧化碳激光發振器和獨創的加工頭，實現了CFRP產品的高速和高精度加工，將為傳統加工方法難以實現的CFRP產品的批量生產做出貢獻。

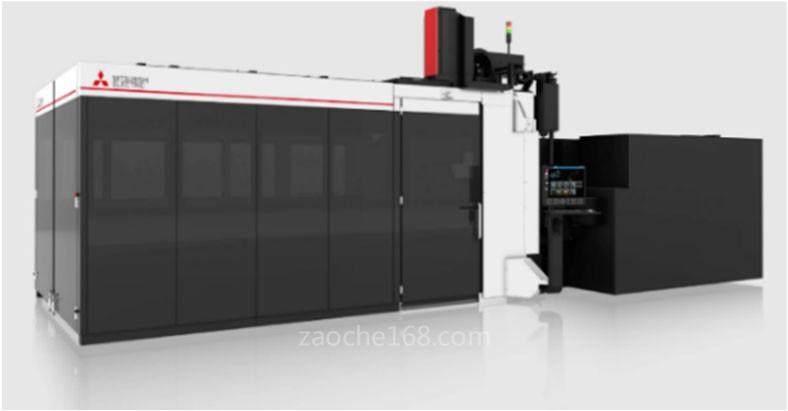

ML3122CV-12XM
01產品特點
1. 搭載獨創結構的二氧化碳激光發振器，實現世界級先進的高速加工

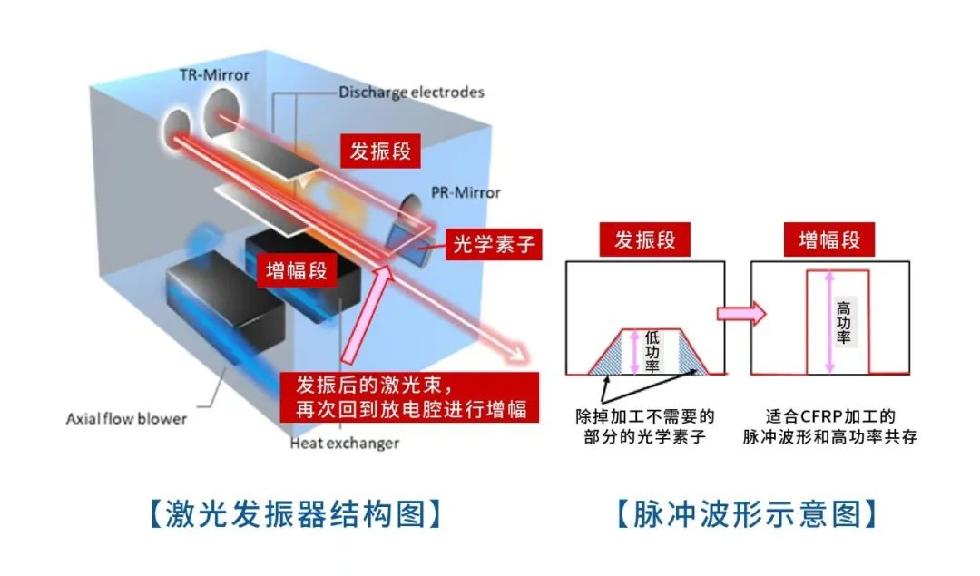

配備Integrated-MOPA[3]方式的三軸正交型[4]二氧化碳激光發振器，將振蕩器和增幅器集成在同一個框體中，通過簡單的結構發出適于CFRP加工的激光，解決了迄今為止難以實現的CFRP的精密加工的問題。
碳纖維和樹脂的熔化溫度不同，切割CFRP需要激光加工機具有陡峭脈沖波形和高功率輸出，而CV系列產品可同時滿足這兩個要求，實現了更快級別的加工速度[5]，速度約為切削加工和水射流加工等現有處理方法的6倍，有助于提高生產效率。
2. 獨創的單路徑加工頭，為實現高精度加工和環保做出貢獻
配備的加工頭可進行高速的單向（單路徑）加工，因此與多次在同一路徑上照射的激光加工方式相比，生產效率更高。

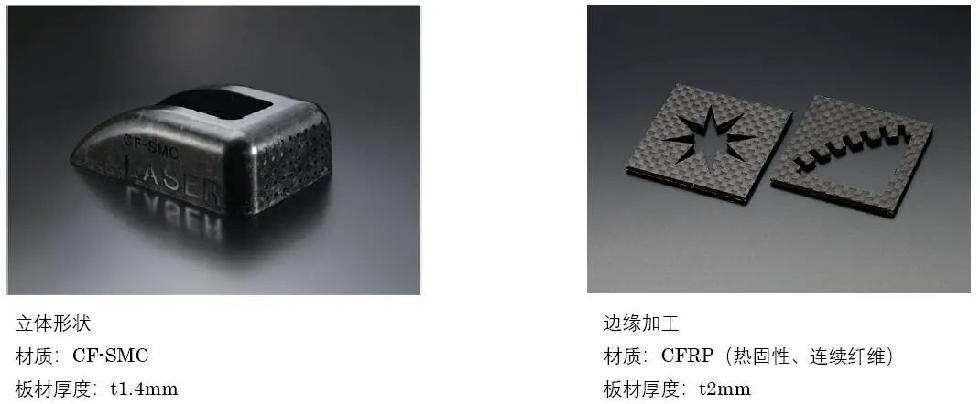

搭載于該加工頭上的側面氣體噴嘴，能夠有效去除加工時產生的高溫材料蒸汽，可抑制對材料造成的熱影響，實現了三維形狀的精密加工。
與現有的加工方法相比，激光的非接觸式加工可減少工具等的消耗和廢棄物的產生，有助于降低運行成本，為實現可持續發展的社會做出貢獻。
3. 路徑編輯功能的配備和IoT的使用，提高了作業效率和維護性
在控制裝置中配備路徑編輯專用CAM，可在加工機上進行加工路徑的修正，提高了作業效率。
加工機四周標配防護罩，減少粉塵等對作業環境的影響。

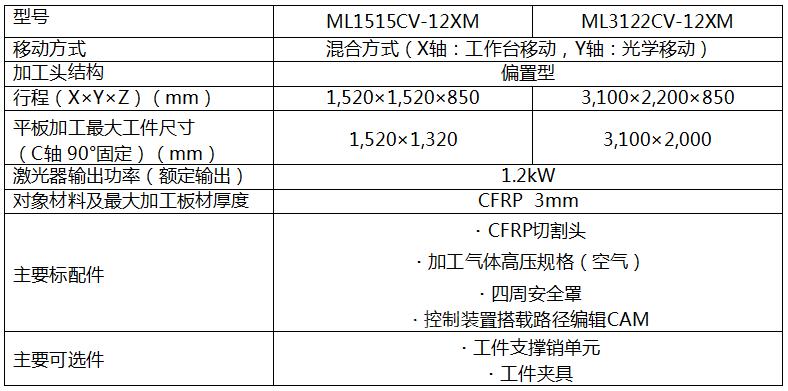

02主要規格
03同時滿足供需端需求
CFRP可實現輕量化、滿足安全性要求，行業應用端希望降低材料成本、提高加工速度、實現量產。而CFRP材料廠商則希望多個行業使用，增加使用量降低價格，提高加工效率且產品質量過關。
作為攜手行業應用端和材料廠商的設備廠家，三菱電機推出的針對CFRP的專用激光CV剛好滿足了雙方的需求，將引領碳纖維復合材料的加工到達新未來，我們相信，三菱電機CFRP激光CV系列可以引發現場生產的革命，可實現CFRP在行業的量產應用。
[1]Carbon Fiber Reinforced Plastics
[2]基于2021年10月14日三菱電機公司調查
[3]Master Oscillator Power Amplifier：主發振器功率增幅器
[4]激光光軸、氣流及放電方向三者相互垂直的結構
[5]在切割厚度為2mm的熱固性CFRP板材時，相對切削加工的切割速度1m/min，激光加工的切割速度達到了6m/min
