西班牙電子公司Matrix開發的緊湊型可擴展樓宇自動化控制中心的核心硬件/軟件是康佳特計算機模塊(COM)和Niagara Framework?。

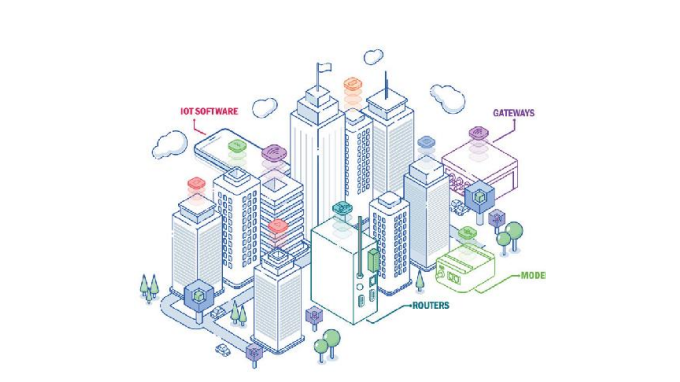

物聯網系統創造宜人的室內氣候

　　如今許多大型建筑群體都裝備了樓宇自動化系統，如醫院、火車站、辦公樓或住宅樓等。然而，這些系統常常作為獨立的單元運行。具備更高級別數據收集和分析的基于物聯網(智能聯網)的管理則很罕見。并且，樓宇管理的復雜性與日俱增，除了標準系統監控之外，現在還需要監控、聯網和改進系統功能，以提高舒適性并持續減少碳足跡。例如，在聯網能源系統中優化自生太陽能和外部電源供給。基于物聯網的HVAC (供暖、通風和空調) 系統在供暖、通風和濕度之間找到合適的平衡點，以確保舒適的室內氣候，無論晴雨或季節。

邊緣數據分析確保更高的安全性

　　無論在何處部署網聯樓宇自動化系統(BAS)，它們都越來越多地利用外部云作為與本地系統聯網的控制站和管理實例。這使得通過平板電腦、智能手機或電腦配置和控制系統成為可能。在HVAC系統的一般管理和控制方面，通過云端的路線及其簡便;一切都可以從云端實現，任何實例都可以被授予訪問特定數據的權限，而不受地域限制。然而，這不僅僅是將以太網連接到現有系統的問題。在許多情況下，必須添加新的邊緣層來執行高度個性化的本地任務。

總部位于馬德里，隸屬于Flexitron集團的西班牙公司Matrix在樓宇自動化等領域享有國際聲譽。

　　這在需要快速?zèng)Q策的時候尤其有用，特別是對安全要求高的系統?；谠贫说目刂普究偸菚?huì)遇到延遲、網絡問題，甚至完全失效。這就是為什么邊緣數據分析和BAS范圍內的決策變得越來越重要。本地DIN 導軌 PC不僅能實時處理數據，還可以在發生洪水、冰雹或火災時立即啟動保護措施，并自動向居民或消防部門發出警報。2021年的夏天，以前所未有的方式證明，極端天氣不僅會在幾分鐘內對地下室、屋頂或建筑技術造成重大破壞，還會危及生命。預警系統可以使用實時天氣數據快速發現即將發生的雷暴，并啟動建筑物防暴措施：收回遮陽篷和百葉窗，關閉窗戶和車庫門，關閉電源，激活警報并警告居民。

用于樓宇自動化的DIN 導軌 PC

西班牙電子公司Matrix將這種用于樓宇管理的軟件集成邊緣計算機解決方案整合到適合任何標準控制柜的扁平DIN 導軌 PC中，整體深度只有766毫米。

　　該公司總部位于馬德里，隸屬于Flexitron集團，在樓宇自動化等領域享有國際聲譽。Matrix的最新創新產品MTX StarBMS(樓宇管理系統)是一款緊湊型DIN 導軌 PC，非常適合BMS控制中心。MTX StarBMS可以與云控制室和其他中央管理實例通信，并提供大量接口，允許連接任何本地系統。基于模塊化處理器架構的Matrix解決方案可以單獨編程。

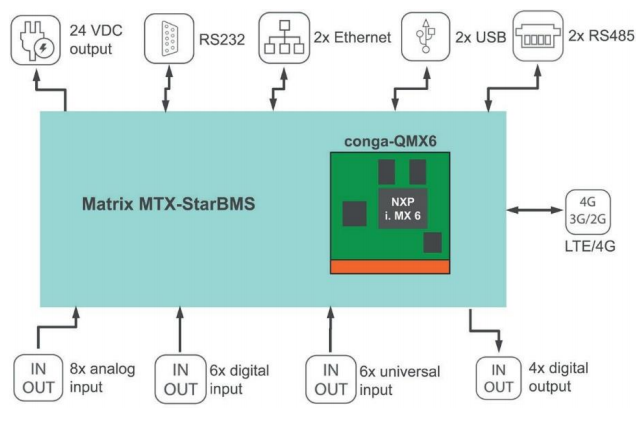

　　基于開放標準的嵌入式計算系統結合了網關功能和I/O接口，主要使用4G移動無線電標準或以太網進行云通信。它提供六個通用輸入、六個數字輸入和八個模擬輸入、四個數字輸出，以及用于直接在邊緣收集和分析BAS數據的USB。這種預配置的解決方案簡化了部署，并且由于其結構緊湊，因此適合安裝在大多數消防控制室機柜或暖通空調(HVAC)系統中。

由于接口眾多，預配置的Matrix 解決方案簡化了安裝，并且因其緊湊的外型，通常可以集成到火災報警面板或暖通空調(HVAC)系統的控制柜中。

MTX-StarBMS帶有 Niagara許可證

　　MTX StarBMS的可編程核心是美國IT公司Tridium生產的Niagara Framework?軟件。Niagara專門為樓宇自動化而開發，使網絡安全設備能夠連接到云端，并提供必要的數據規范化功能。除了允許用戶捕獲和監視數據流之外，它還允許用戶創建流程鏈和自定義終端用戶界面。這使得本地實時自動處理和可視化來自傳感器、執行器和系統的測量和狀態信息成為可能。

　　基于Web的HTML5用戶界面可以顯示在不同的終端設備上，甚至可以通過云遠程顯示。通過將函數從標準化庫中拖放到面向?qū)ο蟮木幊汰h(huán)境中，可以輕松地對其進行自定義。原則上，開放且基于JAVA的用戶體驗框架適用于所有類型的自動化任務以及樓宇功能的監控、管理和維護。建筑技術應用制造商還可以使用驅動模塊將他們的系統集成到開放平臺中，從而加速新應用的開發和與現有BMS的聯網。由于Niagara是完全可擴展的，因此該框架可以部署在從大型企業服務器到嵌入式計算系統的不同硬件平臺上。

處理器心臟在計算機模塊(COM)中跳動

　　在硬件方面，Matrix將成熟的嵌入式系統與自己的開發專業知識相結合：MTX-StarBMS由內部開發的載板和基于Qseven標準的計算機模塊(COM)組成，該模塊由獨立于供應商的SGeT(嵌入式技術標準化組織)持續開發和維護，由總部位于德國硅谷Deggendorf的嵌入式和邊緣計算技術領先供應商康佳特制造。Matrix之所以選擇Qseven 模塊，是因?yàn)樗贜XP iMX6處理器，專為樓宇管理中的低功耗應用而設計，并具有不同的版本和配置。另一個重要因素是模塊可以使用最新的模塊輕松升級，例如基于NXP i.MX 8M Plus 14nm處理器系列的Qseven模塊，在必要時提供四核ARM Cortex-A53/M7處理器以及用于人工智能的神經處理單元(NPU)。這不僅為DIN導軌PC提供了極大的設計靈活性，還保證了長期可用性，為未來BMS需求提供升級選項，例如集成人工智能 (AI)。

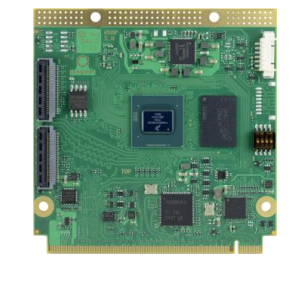

基于NXP i.MX 8M Plus 14nm處理器系列的Qseven模塊提供ARM 4核Cortex-A53/M7處理器和用于人工智能的集成神經處理單元(NPU),

因此是MTX StarBMS未來設計的理想繼任者。目前,用戶對帶有i.MX6處理器的Qseven模塊感到滿意,這對用戶來說是完全足夠的。

　　第一個系統變體提供多達四個ARM Cortex A9內核，功耗為2到4瓦。支持-40°C至85°C的擴展溫度范圍，使其適用于從撒哈拉沙漠到南極的許多BMS場景。作為世界上銷量最高的兩種外形規格之一，Qseven標準將在未來長期有效。與SMARC 標準一樣，它由SGeT在獨立于供應商的基礎上托管，很適合樓宇自動化，因?yàn)楣I(yè)、市政或私人建筑通常要使用數十年。

為樓宇自動化做好準備

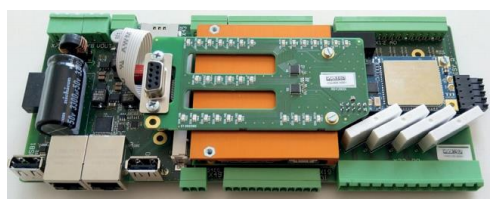

Matrix的 DIN 導軌 PC: MTX StarBMS, 其硬件是依賴嵌入式和邊緣計算技術供應商康佳特提供的可擴展Qseven計算機模塊(COM)

　　Matrix選擇Niagara Framework和Qseven 計算機模塊(COM)的組合，將MTXStarBMS開發為緊湊型DIN導軌PC，以長期在云連接BMS市場占有一席之位?；谖锫?lián)網的傳感器、執行器和控制器的快速發展使得這種可擴展的解決方案變得至關重要。COM可輕松升級至下一代，且作為一個開放的集成平臺，Niagara Framework是永不過時的技術。帶有集成神經處理單元的NXP i.MX 8M Plus處理器的未來配置，使DIN導軌PC能夠支持具有深度學習和機器學習的AI應用程序。簡而言之，它是各種利用預測性維護的解決方案的完美基礎，同時支持基于大數據湖的本地決策，而大數據湖每天都從每個自動化的建筑中獲取無窮無盡的信息。
