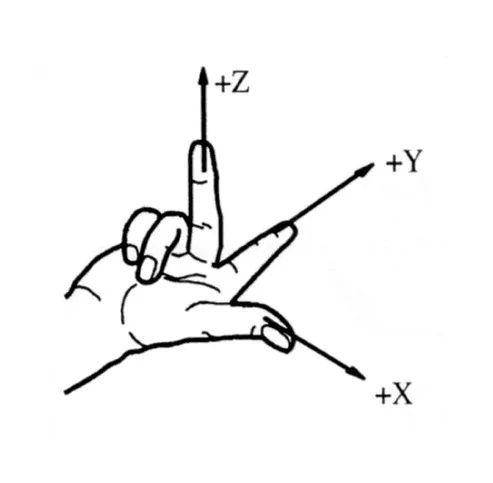

機床坐標軸的運動方向，尤其是五軸機床坐標軸的判斷和方向其實很簡單，只要你學會了方法，就不容易記錯了，首先，要牢牢記住這個手勢。

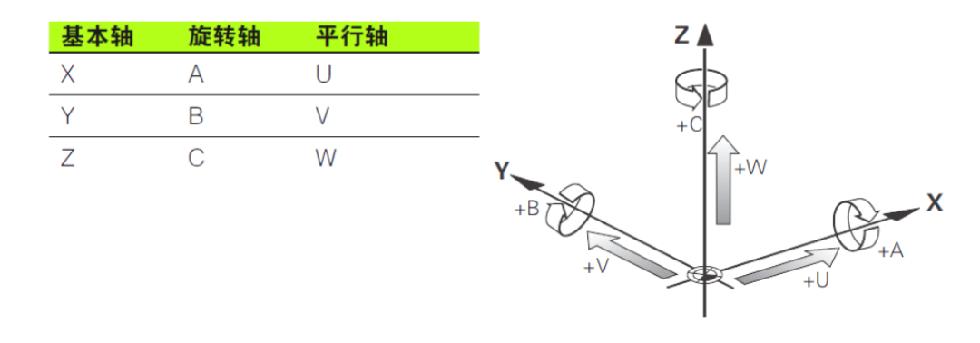

        這就是右手笛卡爾坐標系。數控五軸指的是三個直線軸和兩個旋轉軸，也就是X、Y、Z直線軸，A、B旋轉軸或者B、C旋轉軸。

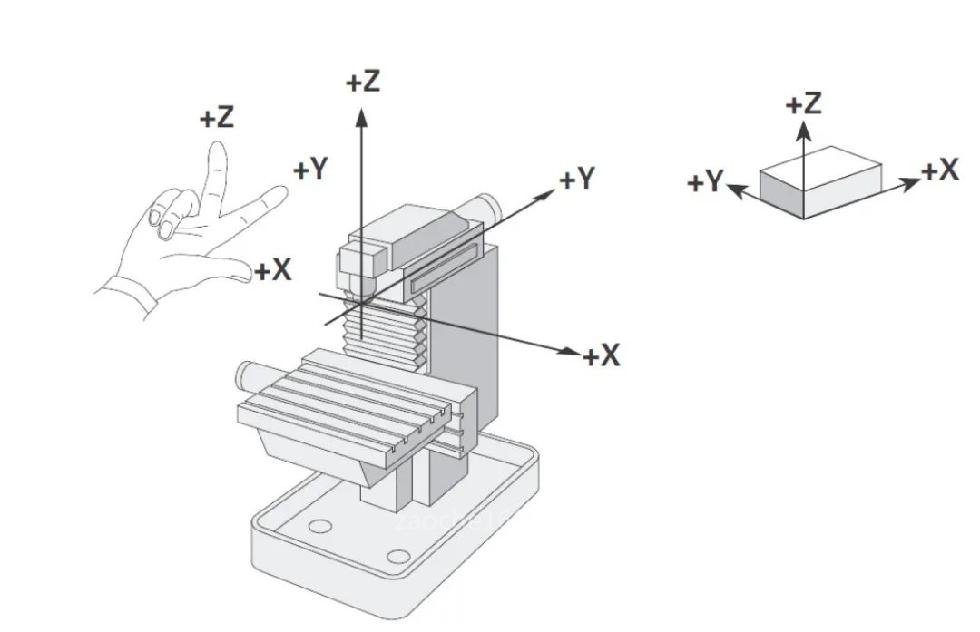

        平行機床主軸的工具運動坐標就是Z坐標軸，遠離工件的方向是z軸正方向。
        X軸坐標平行于工件夾面的，遠離工件的方向?yàn)檎较?，Y軸正方向可根據X、Z軸的運動方向，用右手笛卡兒坐標系來確定。旋轉運動方向以順時針為正方向，根據右螺釘進入工件的方向確定。

        數控機床移動方向的命名，有三種常見的方式。
        第一種是工件靜止，刀具相對于工件運動；

        第二種是工件運動，刀具不動；

第三種是刀具和工件的各個部分進給運動。

        再次強調一下，根據數控機床坐標和移動方向命名的原則，無論什么樣的運動形式，在編程時都假設工件靜止，刀具相對于工件運動，刀具遠離工件的方向?yàn)檎较颉?/P>
