檢測結果不可靠和交付有缺陷的零部件是各大生產廠商極力避免的情況。因此，他們必須在變成重大缺陷之前發現異常，且必須在有缺陷的零部件生產出來和運送給客戶之前采取糾正措施。要做到這一點，有兩種檢測系統可供選擇。
視覺檢測系統
配有攝像頭、視頻和照明的 2D 和 3D 視覺檢測系統通常用于自動化質量控制和基于圖像的在線檢測。它們特別適用于識別是否存在幾何實體和特征，如孔和焊縫，通常整合在生產線上，以測量零部件的尺寸，驗證零部件是否在正確的位置，并識別零部件的形狀。
01優勢
由于其攝像頭能夠高速采集圖像，視覺檢測系統的速度非常迅速。零部件一到位，所有攝像頭可同時拍下照片，然后該零部件繼續下一工位的操作。當計算機軟件處理圖像時，視覺系統會評估該部件的質量，給出合格/不合格的結果。因此，視覺檢測系統幫助各大生產商全面檢測其所有的零部件，以確保所有產品都在公差范圍內并滿足客戶的要求。
此外，由于其高性能的光學系統，視覺檢測系統可提供高精度。傳感器的設置也相對簡單，只需進行基本的校準即可。
02劣勢
盡管視覺檢測系統可以在其視場內提供出色的精度，但它們?cè)隍?yàn)證位于不同視場內的兩個實體之間的間距時并不可靠。換句話說，它們的體積精度很差。由于攝像頭的視場無法提供所需的體積精度，因此不能驗證一個孔和部件另一側的另一個孔之間的距離。因此，它很難毫無遺漏地檢測全部待檢測的尺寸或特征。
此外，視覺檢測系統需要在一個應用、項目或部件專用的夾具或固定裝置上安裝多個攝像頭。這種缺乏靈活性的做法是一大劣勢，因?yàn)槿绻粰z測部件的某些參數發生變化，攝像頭的位置就可能不再正確，夾具或固定裝置就可能需要更換。由于汽車行業正朝著多品種、小批量的方向發展，即汽車型號每年都在變化，因此，汽車制造商必須靈活地調整其生產線。因此，一個固定、死板、永久性、昂貴、適用于少品種、大批量生產的系統不太適合這個時代的新需求。

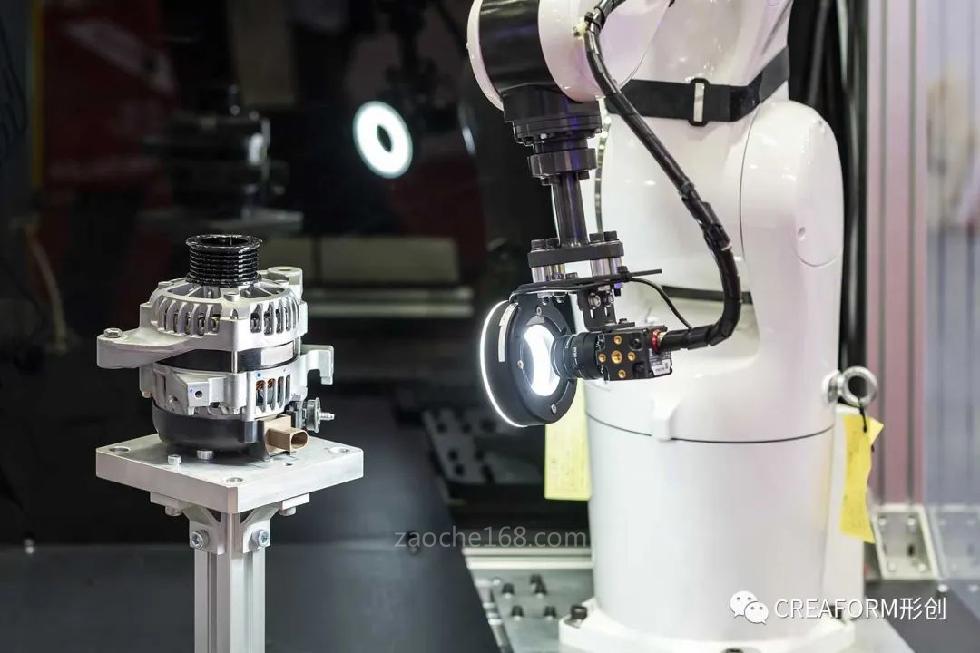

面對這樣的局面，各大生產廠商已經開始尋找新的解決方案來克服視覺系統缺乏靈活性的問題。例如，他們可以在機器人身上放置一個攝像頭，而不是在一個夾具或固定裝置上放置 4-8-12 個固定的攝像頭，機器人移動以采集 4-8-12 個位置處的圖像。機器人作為一個外部定位工具，擴大了攝像頭的工作空間，可在三維空間中拍攝不同的圖像。這種做法歸根結底是依賴機器人的可重復性，人們會誤以為他們得到的結果是完全準確的。
實際上，除了磨損之外，生產車間的溫度變化和振動也會導致機器人隨著時間的推移發生輕微漂移，使其無法回到同一位置。對于 <100μm 的測量，體積精度將迅速下降。這是一種非常不利的情況，質量控制人員可能會得出結論，認為部件的尺寸不正確，不適合組裝，而實際上，是測量方法有問題。
最后，由于視覺檢測系統提供的信息過于簡單，即系統不提供表面輪廓或孔定位信息，因此，生產廠商無法執行幾何尺寸和公差分析（GD&T）。
3D 測量系統
3D 測量系統也經常用于智慧工廠的自動化質量控制和在線檢測。汽車和航空航天業使用這種方法來替代視覺系統，以對機械部件進行尺寸檢測，從而提高生產力，增加正常運行時間，并減少開支。
01優勢

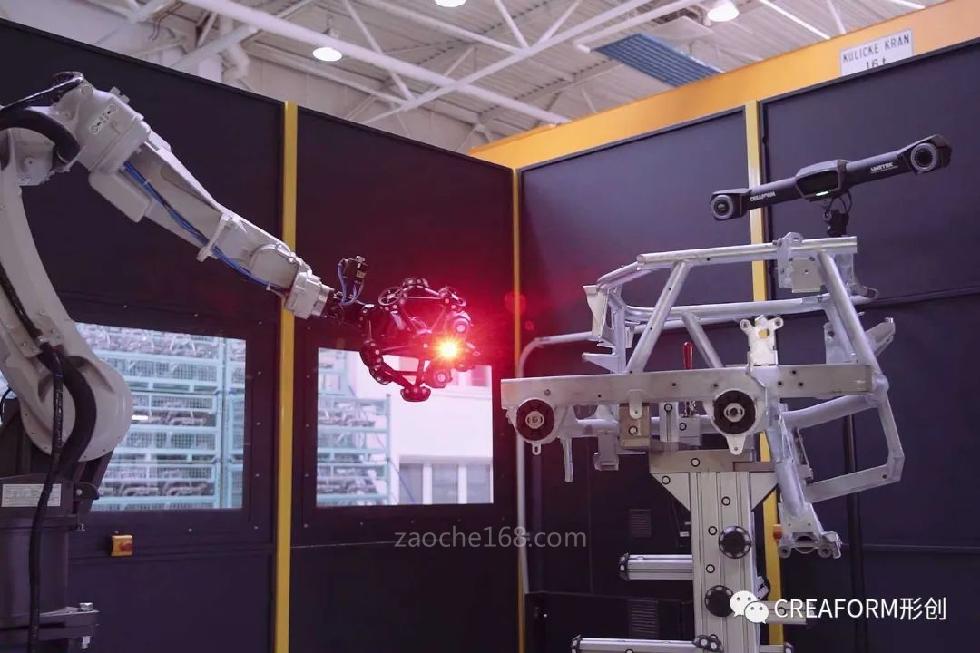

通過光學跟蹤和動態參考，3D 測量系統提供了出色的體積精度，這對于尺寸測量和表面輪廓檢測是至關重要的。此外，測量精度不受生產車間內經常出現的振動和溫度變化等環境不穩定因素影響。
由于強大的光學和藍色激光技術，3D 測量系統還可以對高亮表面或具有不同反射率的物體進行高效的三維掃描，而無需進行表面處理，同時還能測量各種尺寸的部件和不同的表面幾何形狀。
在工業 4.0 的背景下，制造企業不僅希望在出現問題時得到提醒；他們還希望追溯問題的根源，并知道如何糾正。要做到這一點，他們需要速度，但最重要的是，他們需要對整個情況有一個全面的了解。因此，使用體積精度高和用途廣泛的檢測工具來測量各種類型的表面而無需準備表面是非常重要的。

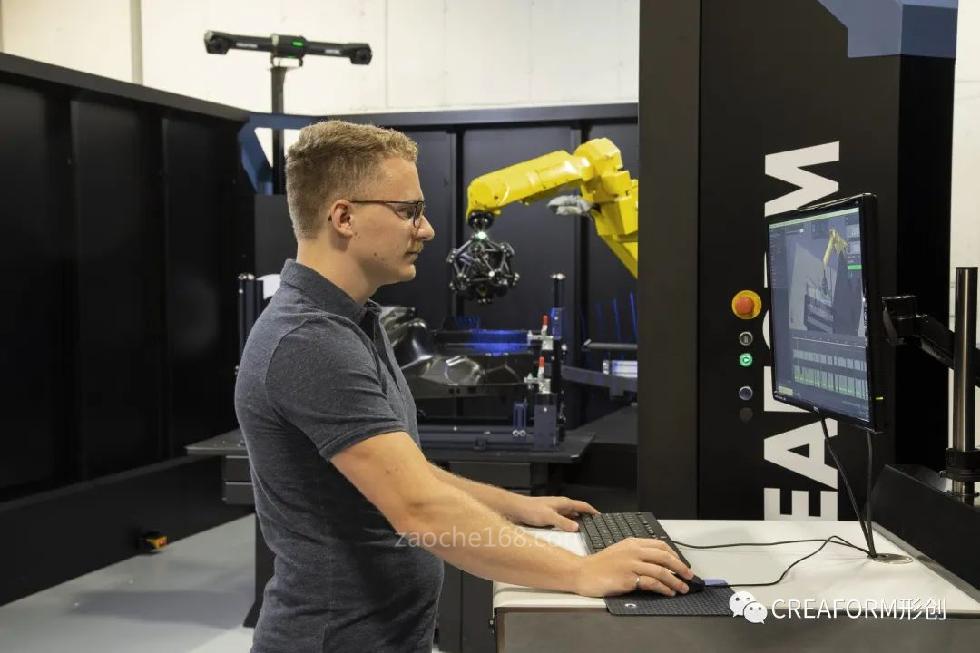

最后，由于其操作簡便和離線編程的功能，任何人員都可以使用 3D 測量系統，不受其在機器人和 3D 掃描方面的專業知識或經驗的影響。全新的數字孿生環境軟件賦能各種技能水平的用戶輕松快速地對機器人路徑進行編程，并優化機器人系統的視線，解決了編程問題。
02劣勢
因?yàn)?3D 測量系統提供了大量的數據，更適合用于了解一個部件的整體情況，所以它不是為檢測是否存在特定的幾何特征（如孔徑、焊縫或其他人為加工特征）而設計的。檢測諸如印刷電路板（PCB）等特定形狀的部件更適合使用視覺檢測系統，因?yàn)椴考恼麄€(gè)表面都在攝像頭的視場內。
更適合智慧工廠的解決方案
如今，制造企業必須專注于解決影響其生產力和制造效率的復雜和關鍵問題。為此，他們必須知道所有的特征是否都在正確的位置，表面輪廓是否正確，在組裝部件時表面是否齊平以及部件之間是否有合適的間距，模具是否遭到過度磨損而需要更換等。所有這些檢查都不可能僅通過局部分析來實現。尺寸測量問題通常比檢測一個孔的直徑更復雜，只有通過體積測量和不同表面的色譜圖來解決。因此，3D 測量系統可以賦能生產廠商正向發展。
最后，由于上述優勢，3D 測量解決方案是非常有效的工具，減少了生產廠商在開始生產一個新批次產品時所面臨的窘境，因?yàn)樗梢赃M(jìn)行大量的尺寸測量和檢測，并在很短的時間內做出相應的調整。因此，制造公司能夠節省時間、精力和金錢。
