成像技術的進步使得機器視覺在制造業方面變得舉足輕重，配合使用相機、傳感器和處理平臺，可以有效提高質量、降低成本、提高生產率。如今，成像技術進一步完善，能夠監測制造過程，實現制造過程的自動化，因而其設計應用范圍越來越大。
       在智能交通系統（ITS）市場，視覺技術正用于鐵路監控和檢測系統。通過采用在自動化生產制造業廣泛使用的千兆比特以太網（GigE）系統，ITS設計師可以設計出能夠進行復雜分析的解決方案，同時又具有部署快捷、維修方便、使用簡單的特點。
       本文將對虹科外置式采集卡是如何幫助推動ITS應用的部署、可用性和成本優勢做扼要說明。具體來講，我們主要探討如何選擇合適的視頻接口——用以對影像數據進行標準化并傳送至計算機或顯示器的軟硬件——才能對鐵路檢測成像系統的設計和性能產生積極影響。

GigE：ITS的自然選擇
       隨著機器視覺擴展到更為廣闊的市場，視頻接口對于支持互操作性、設計靈活性和成本優勢的促進作用越來越重要。視頻互連通常見于機器視覺系統，包括Analog、Camera Link，GigE Vision和USB3 Vision技術，現在也見于ITS應用。
       使GigE Vision成為機器視覺業最為廣泛部署的視頻接口標準的優點中 —— 遠距離電纜布線，更多的計算平臺選擇和聯網能力——大多數明顯對ITS應用大有裨益。
       電纜布線：由于具有以太網的遠距離傳輸性能——標準銅纜可傳數百米、光纖數千米，而Camera Link僅有數十米——處理設備可以更加方便地加以安置。在鐵路檢測系統中，處理設備可以從露天跨軌信號桿處移到防護更好、易于接近的場所或集中到操控中心。
       另外，以太網供電（PoE）電纜“一線”式安裝，將系統從攝像機必需的硬連線供電中解放了出來,進一步簡化了部署、降低了成本。最近引入的 802.11上的無線視頻接口GigE Vision徹底淘汰了電纜布線，從而減少了材料費，安裝費和維護費用。
       GigE Vision為檢測應用開辟全新的天地，它能夠讓一臺攝像機向多個端點傳送視頻，也能讓多臺攝像機向一個端點傳送頻，或兩者混用。如果主PC脫機，檢測功能可由后備PC承擔，無需切換線纜或更改軟件設定。在多攝像機應用中，整合者可能會使用一系列聯網的低成本攝像機來代替單個性能較高、價格昂貴的攝像機。

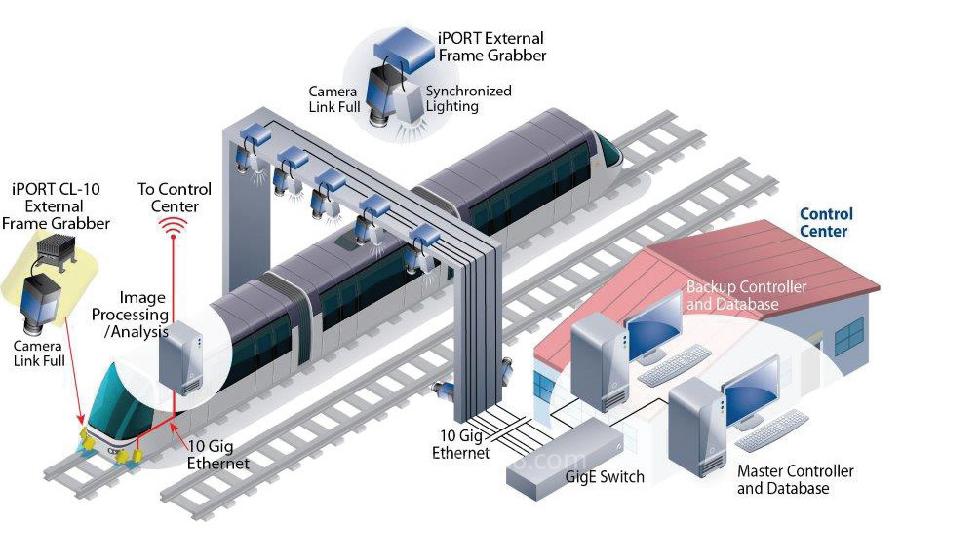

Fig.1 在鐵路檢測系統中，虹科10 GigE外置式采集卡提高了系統可靠性并降低了成本從而有助于最大限度地提高效率和減少停機時間

鐵路檢測中的GigE
       鐵路檢測是一項復雜的ITS應用，它利用多攝像機多光譜成像系統監控車廂和貨物，檢測鐵軌、聯結器、車輪、剎車和其他部件。先進的圖像視覺系統能夠進行更詳細、更迅速的檢測以及大量信息來提高安全性，同時又能使效率達到最大化，減少停機時間。
       在路邊自動檢測系統中，如圖1所示，沿軌道布置的以及在高架跨軌信號桿上設置的一系列攝像頭用于捕獲運行列車上關鍵部件的的影像。由于Camera Link Full攝像頭具有高帶寬的優點，所以其通常被布置在該類系統中，但由于攝像頭電纜布線復雜、距離有限且缺乏網絡支持，設計師必須采取一定的補償措施。
       或者，采用虹科的10GigE外置式采集卡可以把Camera Link Full攝像機轉變?yōu)榉螱igE Vision標準的攝像機，從而可以利用低成本、遠距離的以太網路線纜以及現成的交換設備使其轉變?yōu)槎帱c實時視頻網絡。
       在此例中，外置式抓幀器的一體式可編程邏輯控制器（PLC）使多個位置傳感器、攝像機和光源同步工作并觸發圖像采集過程。外置式采集卡把Cameral Link Full攝像機拍攝的圖像轉換為符合GigE Vision接口標準的視頻流，然后通過工業標準級光纖電纜以Camera Link Full最大速率6.8 GB/s直接將非壓縮視頻傳輸至計算機的端口，并具有一致的端對端延遲。利用10 GigE超過1000 米的長傳輸距離，可將處理和圖像分析設備從軌道旁移走或集中放置在操作中心。

虹科產品：外置式圖像采集卡HK iPORT CL-Ten

關鍵特點：
– 通過10 GigE傳輸Camera Link相機的視頻，延遲時間低并且穩定
– 為設計人員提供不同配置的產品選擇，以滿足其系統要求
– iPORT CLTen Full支持單臺Full(包括Deca和80位)模式Camera Link像機
– iPORT CLTen Dual Medium支持傳輸2臺Medium模式或Base模式像機
– 支持PoCL標準為相機提供電源
– 可編程邏輯控制器(PLC)允許用戶準確地測量、同步、觸發和控制其他視覺系統部件
– RS232和GPIO控制外部設備。
– 符合GigE Vision和GenICam標準，實現多廠商環境下的互操作性。
– GenICam集成開發包（包含iPORT AutoGen XML生成工具和固件參考設計組成）提供一個高效簡潔的GenICam交互界面
