本操作法具體涉及一種能夠精確定位夾緊小孔零件內孔，加工外形的裝置的加工方法。設計專用夾緊裝置，解決小孔類零件外形加工難題。

背景技術：本操作法具體涉及一種專用夾緊小孔零件內孔的裝置，去除工件外形余量的方法。
        操作法內容：目前，在機械加工領域小孔零件加工的裝夾方法不夠理想，如圖1-61所示，采用卡盤爪夾緊精度不能保證，可調整性差，互換性差，需要根據零件結構設計焊接軟爪，且卡盤爪撐緊內孔時，定位精度低。每次加工前需要在機床上進行自車，降低了使用壽命與結構強度，對于某些小孔零件卡盤爪無法進入孔內，導致這種裝夾方式不可使用。

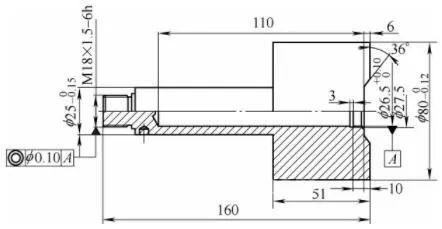

圖1-61 零件示意

        本操作法的目的是設計一種專用于小孔零件內孔夾緊加工外形的裝置，脹夾內孔，加工零件外形。針對上述不足，提供一種能夠精確定位，夾緊小孔零件內孔，加工外形的裝置。保證了裝夾精度高、裝夾穩固牢靠、裝夾方式簡單便捷、簡單更換零部件就可以適應不同尺寸內孔大小的零件，互換性好，經濟性好，加工效率高。
        特色點：一種專用小孔零件內孔夾緊加工外形的裝置（見圖1-62），通過法蘭盤3一端與機床主軸端連接，另一端通過螺釘1連接夾具體5，在夾具體內裝有與之滑動配合的拉心6，拉心外面裝有脹瓦7，通過主軸油缸拉動接套2帶動拉心在夾具體內向主軸端滑動，滑動過程中拉心的斜面與脹瓦斜面滑動，帶動脹瓦主軸端斜面在夾具體斜面上滑動，使得拉心的軸向運動轉化為脹瓦的徑向夾緊運動。針對需要夾緊不同長度的零件，可更換定位塊4，達到夾緊不同長度的目的。

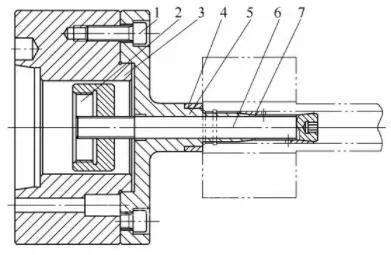

圖1-62 專用內孔夾緊裝置
1—螺釘 2—接套 3—法蘭盤 4—定位塊 5—夾具體 6—拉心 7—脹瓦

        該操作法是一種專用于小孔零件內孔夾緊加工外形的裝置，適用于多種類的非標準零件的內孔夾緊后的外形加工。結構簡單，便于制造與維護，由于夾緊部位圓周面積大，故加工精度高，使用標準體檢驗徑向圓跳動可達0.08mm。定位準確可靠，可根據工件大小、長度進行調整，適用范圍廣。針對不同直徑的零件可更換脹瓦，達到不同直徑零件夾緊的目的，相對于卡盤而言更加便捷，只需更換脹瓦即可。在生產不同種類的零件時非常方便，且互換性好，方便維護，具有良好的經濟適用性。
        具體實施方式：本操作法提供一種小孔零件內孔夾緊加工外形裝置。實施中，以φ26.5mm內孔零件為例，夾緊內孔加工外形工序。使用數控機床進行加工，首先根據需要夾緊的長度來安裝定位塊，然后將工件內孔裝入脹瓦當中，使工件靠緊定位，數控機床的油缸拉動接套帶動拉心在夾具體內向機床主軸方向滑動，同時依靠拉心的斜面滑動使得脹瓦脹開夾緊工件。
