對斜撐塊拉拔后的矯直工藝方法進行了分析，采用模擬分析的方法，分析矯直后的材料回彈量對截面形狀和工作面直線度的影響，通過對應的工藝試驗進行生產制造，最終斜撐塊矯直后的成品尺寸符合技術要求。
1 序言
斜撐式離合器由斜撐塊、保持架和彈簧組成，其產品結構如圖1所示。其中斜撐塊（見圖2）為離合器中的關鍵件，斜撐塊的內、外工作面為單圓弧，且斜撐塊側面的凸緣在過載情況下會使斜撐塊相互鄰接，形成一個不能“翻轉”的“整體”結構，斜撐塊表面進行涂層處理以提高其耐磨性及壽命。

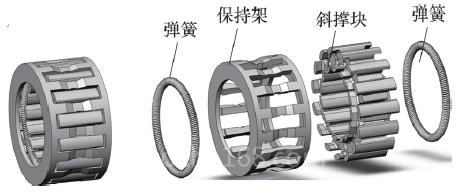

圖1 離合器產品結構

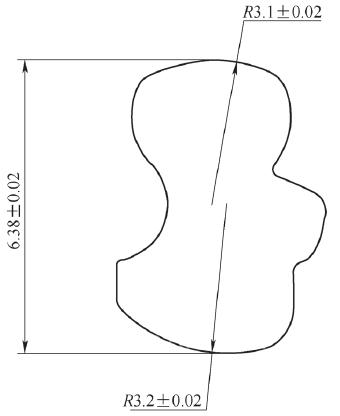

a）圖樣

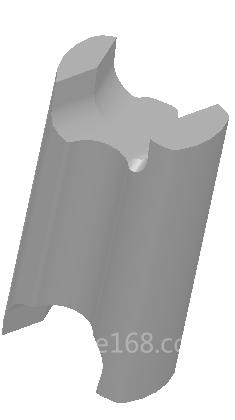

b）三維模型
圖2 斜撐塊
由于斜撐塊截面的不規則性，傳統的加工方法已不能滿足生產的需要。根據斜撐塊的結構特性，采用冷拉拔工藝加工斜撐塊，其工藝路線為：下料→退火→磷化→皂化→拔制→校直→切斷→淬、回火→表面處理→檢測→成品。
斜撐塊冷拉拔型材在拉拔的過程中經塑性變形，獲得與模具孔形狀、尺寸相同的制品。但在拉拔力消失后存在著長度縮短的趨勢，變形程度越大，長度方向縮短的趨勢也越大，如果產品四周變形程度不均，彈性后效作用必然使盤卷絲材產生扭曲圖片。
斜撐塊作為一個異形截面滾子，拉拔后斜撐塊的扭曲是不可避免的，拉拔后的斜撐塊進行切割試樣檢測，直線度不能達到產品的技術要求。對于斜撐塊這種對直線度要求≤0.01mm的產品來說，拉拔后一定要經過矯直這道工序才能滿足技術要求。
2 理論分析
本研究采用有限元軟件，選取標準截面斜撐塊進行矯直模擬，模擬條件：①坯料長度選取拉拔后的一段進行模擬，材料為彈塑性GCr15Z。②推模速度0.3mm/s。③采用庫倫剪切摩擦模型，摩擦因數0.005。④坯料網格單元50000個。

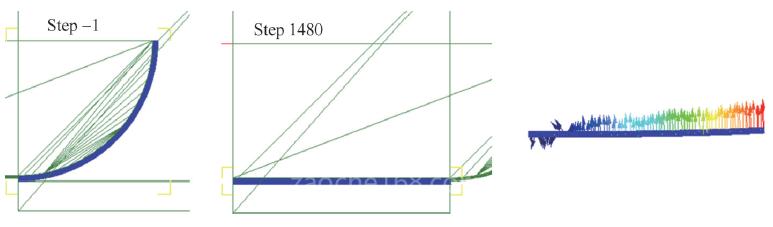

模擬過程分為兩個階段，首先是斜撐塊矯直過程，矯直結束后去掉模具，斜撐塊釋放應力，進行彈性回復，模擬過程如圖3所示。
圖3 模擬過程

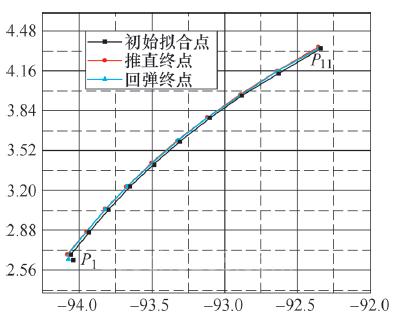

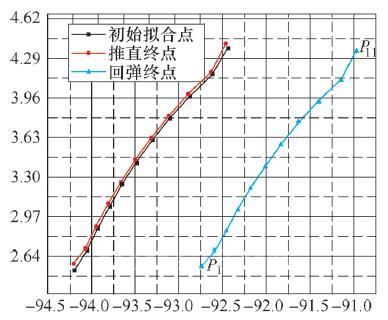

通過追蹤不同截面位置的坐標，可以獲得不同階段的坐標。通過進行坐標轉換，可以獲得各個截面變化規律，不同位置的坐標對比如圖4所示。

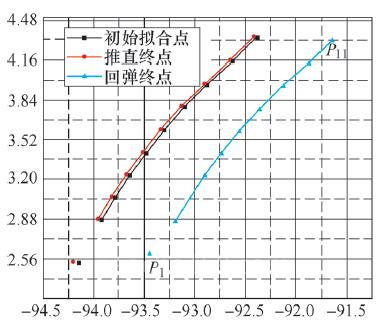

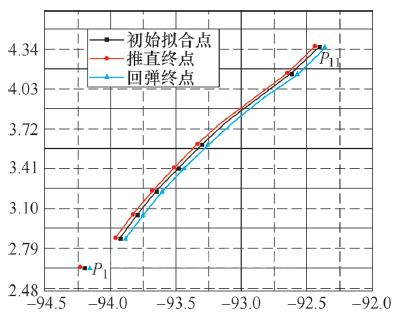

a）位置1
b）位置2
c）位置3
d）位置4
圖4 不同位置的坐標對比

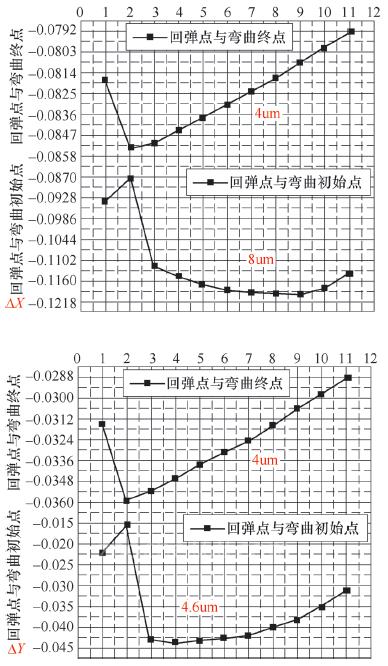

經分析，可得圖5所示偏差曲線，斜撐塊在矯直過程中回彈對于其截面影響較小，滿足斜撐塊直線度≤0.01mm的要求。
圖5 偏差曲線
3 工藝試驗

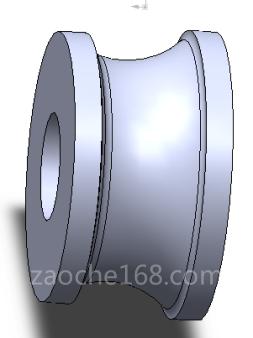

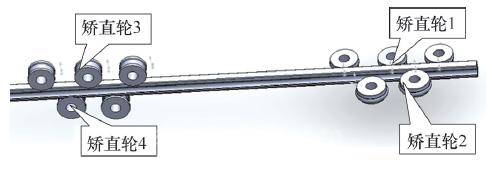

鑒于斜撐塊為異形截面滾子，單向矯直裝置無法滿足技術要求，因此采用雙向矯直裝置對產品進行矯直，其原理就是在單向矯直裝置的基礎上再加一套單向矯直裝置，使其互成90°，呈垂直狀態。矯直輪及矯直裝置設計分別如圖6、圖7所示。

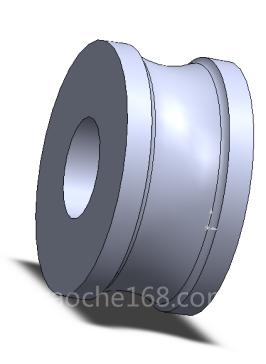

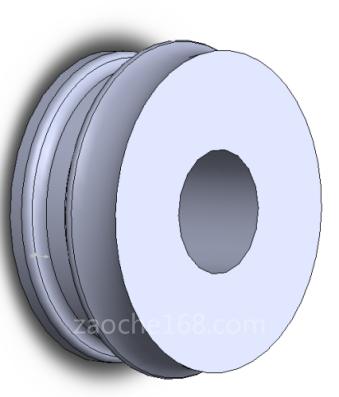

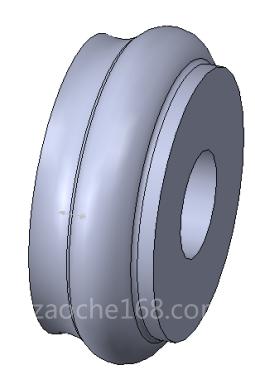

a）矯直輪1
b）矯直輪2
c）矯直輪3
d）矯直輪4
圖6 矯直輪
圖7 矯直裝置設計

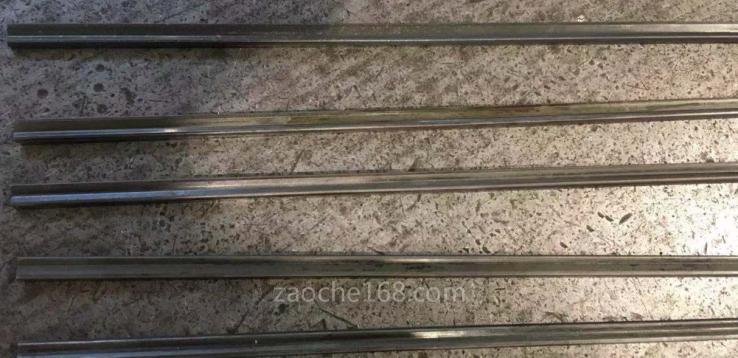

依據制定的工藝，對拉拔后的產品進行矯直處理，矯直后的產品如圖8所示
圖8 矯直后的產品
4 成品檢測

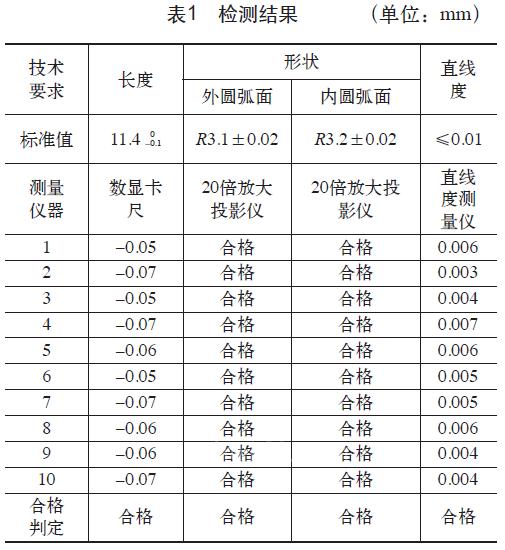

對矯直后的產品成品進行檢測，隨機抽選不同根上的成品斜撐塊10個（見圖9），檢測結果見表1，斜撐塊形狀（見圖10）、直線度等主要技術指標達到產品技術要求。

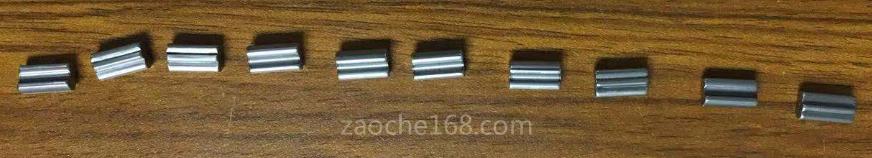

圖9 成品斜撐塊

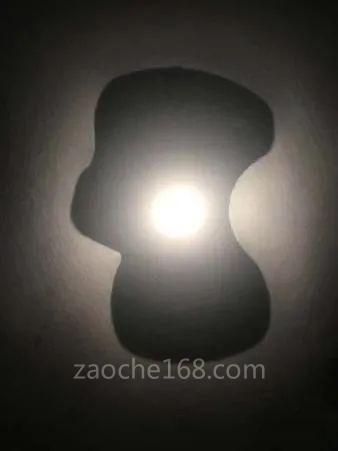

圖10 斜撐塊形狀
5 結束語
本項目通過對拉拔模進行設計仿真，以及對加工制造、拉拔過程的加工參數、矯直方法進行研究，設計出了精密的拉拔模具和矯直工裝，編制了嚴格的拉拔以及矯直工藝，并且對加工出來的成品斜撐塊進行檢測，檢測結果滿足技術要求。
參考文獻：
[1] 徐勇明，湯一帆，張盛，等. 電力線纜自動化矯直的仿真和實驗研究[J]. 工程設計學報，2021（3）：329-333.
[2] 蔡磊，朱建國，程亮，等. 高碳鋼絲多道次拉拔及矯直對殘余應力的影響[J]. 中國材料進展，2021（6）：427-431.
[3] 王俊北，澎奎. 型鋼矯直常見缺陷及處理方法[J]. 山西冶金，2021（2）：221-223.
[4] 戴月紅. S型截面不銹鋼鋼絲成形工藝和模具設計[J]. 機械研究與應用，2012（4）：98-100.
[5] 趙玉賢. TC4鈦合金棒線材冷拉拔加工工藝研究[D]. 大連：大連理工大學，2009.
（轉載）
