關于鈑金的描述
        鈑金是汽車零部件領域中常用的沖壓加工工藝，在沖壓生產過程中會產生多種物理反應，如變形、膨脹、磨損等現象；鈑金件普遍存在表面不平整、零件開裂、過度拉伸等問題，導致零件外形及尺寸出現較大誤差。那么不合格的產品會對后續的工件安裝產生影響，所以說對鈑金件的尺寸檢測是否合格尤為重要。
        如何保證各批次鈑金件的合格率，首先要對每批首件產品進行檢測，因?yàn)槭准缓细駥⒅苯訉?dǎo)致產品的批量報廢，造成企業材料的浪費、人工等損失，所以檢測就成了鈑金加工過程中必不可少的一道工序。

鈑金沖壓件測量需求
        制造過程中，采用焊接方式完成各部件裝配，很難精準把控各部件的數字是否在正常公差范圍內。
        其次測量時，需著重關注各零部件形位公差關系，對平面度、曲面檢測、同軸度、位置度、孔距等關系進行分析測量。

鈑金件檢具測量解決方案

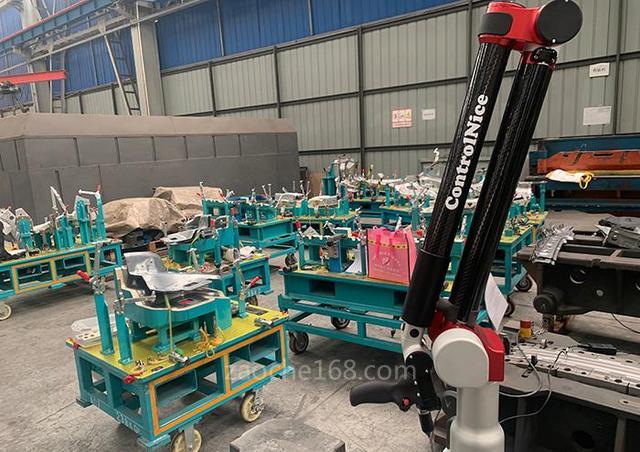

        為了不影響后期裝配，采用常規的檢測方法無法實現測量，由于鈑金件材料薄，在搬運過程會發生變形、擠壓等多種因素，這時采用便攜式關節臂測量機是很好的選擇，因?yàn)樗耆軐?shí)現在線檢測功能。

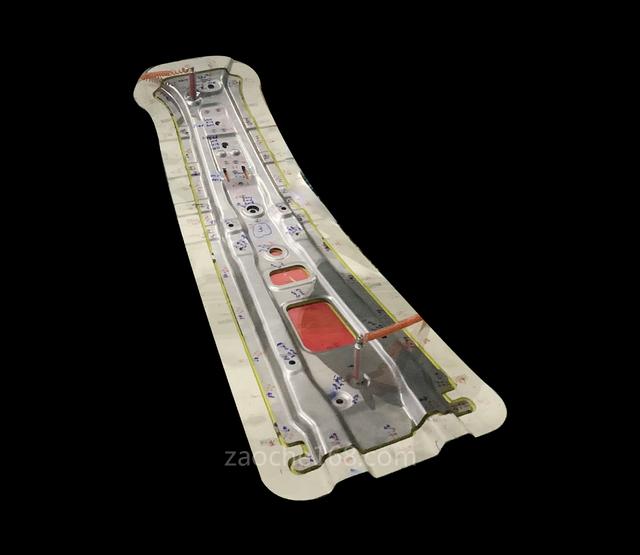

圖一：待測鈑金件

檢測方法：

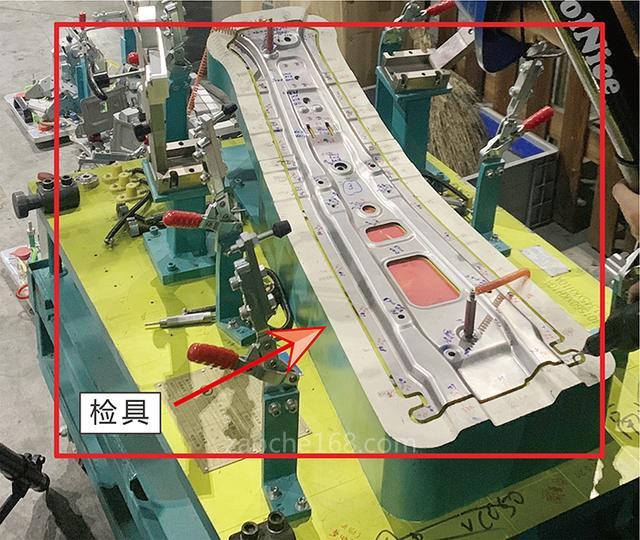

        由于鈑金沖壓件過薄，可以先將其固定在檢具上；
                說到檢具，我們可以先簡單了解下：它是種來測量和評價零件尺、形狀、位置特性等專檢驗設備。
1、通過檢具實現對零件的在線檢測；借助檢驗銷對零件上不同性質的孔及零件與零件之間的連接位置進檢測，從保證在試產及起步產時實現零件質量是否合格的一種方法。
2、對于零件上的某些極其重要的部分，不僅可以利康卓奈斯關節臂測量機對鈑金件進數值檢測，同時還可以對檢具進行檢測。
        通過使用關節臂測量機對鈑金件檢具進行檢測，很容易檢測到各個點、線、曲面等相應數值，再與數模進行比較，可為后續生產提供更準確的數據，既提高了效率，也提高了產品的合格率。

圖二：數模比對圖

        所以說鈑件檢具對零件的質量控制起著決定性的作，如果測量精度要求達不到，大大影響后期汽車裝配進度。
        關節臂測量機不但支持硬測還支持三維激光掃描，逆向工程，適用于多種場合，已成為高精密產品檢測的必選設備；不僅應用于汽車制造領域，而且還廣泛應用于航天航空、工程機械，能源、軍工制造、軌道交通等多種行業，幫助廣大客戶解決測量難題。
        助力生產企業提高檢測效率，提升產品的質量和市場競爭力。
