此項操作法應用于細長桿類零件的加工。具體涉及加工該零件的夾具設計和刀具設計等。該加工方法適用于細長桿類零件的車削加工，在同行業的機械加工中可以推廣應用。
（本篇選自《機械加工特色操作及實用案例》第一章（十八）細長桿類零件的車削加工操作法）
        操作法內容：零件如圖1所示，材質為W18Cr4V，直徑只有φ5.8mm，長度為560mm，該零件長徑比接近100倍，為典型的細長桿類零件。由于批量小，而且沒有專用設備及專用夾輔具，只能用臥式車床加工。

圖1 零件

        生產時，采用零件端用自定心卡盤夾緊，另一端用螺紋回轉頂尖拉制的加工方式，走刀方向?yàn)閺臋C(jī)床主軸向尾座即反向走刀，用自定心卡盤跟刀架輔助支承，在車削中跟刀架隨著刀具縱向進給，能很好地起到支承作用。零件加工示意如圖2所示。用此法加工的細長桿類工件，能解決加工過程中由于切削熱而產生的線膨脹變形和徑向切削力帶來的彎曲變形，反向走刀可以使工件受一個與切削力方向一致的軸向拉力，使工件不被甩彎。

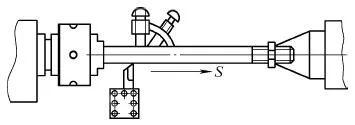

圖2 零件加工示意

        特色點一：車削時，用螺紋回轉頂尖拉緊工件并反向走刀，通過粗、精車工序，不斷消除工件的加工變形因素。
        加工前，先將φ10mm圓鋼料一端加工M10螺紋，然后將毛坯用螺母背緊在螺紋回轉頂尖上，另一端用卡盤夾緊，并使尾座向右拉緊，再在每一次走刀前在靠卡盤一端車出跟刀架支承爪架口位置，這一段直徑要與跟刀架的架子爪互研，保證架子爪與工件接觸部分等于工件直徑的弧面，和工件接觸良好，然后按粗、精車的次序加工。在整個加工過程中，如圖3所示，通過旋緊活動套，將螺紋回轉頂尖固定在尾座芯中，旋轉尼座手輪，使尾座上的螺紋回轉頂尖始終處于拉緊狀態。

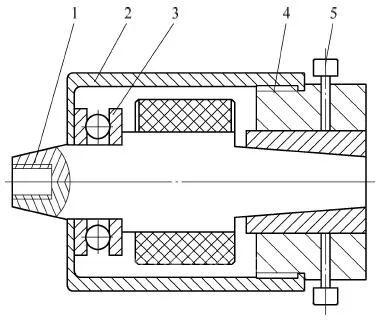

圖3 回轉拉緊式螺紋頂尖裝置
1—回轉頂尖 2—活動套 3—推力球軸承 4—固定套 5—螺釘

        特色點二：車削細長軸時所用的自定心卡盤跟刀架（見圖4），在車削中跟刀架隨著刀具縱向進給，能很好地起到支承作用。

圖4 自定心卡盤跟刀架

        特色點三：為防止螺紋回轉頂尖松動，設計如圖1-82所示的回轉拉緊式螺紋頂尖裝置。
        特色點四：刀具材料選用YW1硬質合金刀片，刀具如圖5所示。

圖5刀具示意

        主偏角75°~90°，使其在切削過程中產生一定徑向力，這個力不宜過大，以便將工件推緊在跟刀架的爪上，可避免出現加工細長軸時出現的各種缺陷。刀具前角要大、使刀刃保持鋒利，切削輕快，減小徑向力，刃傾角采用+3°，使切屑背離工件已加工表面。
        細長桿加工時還應注意：①切削前，必須把架子爪研好，架子爪上的弧面直徑不能小于加工零件每次走刀時的直徑，調整架子爪時，三個爪的力量均勻，不能過大，并使圓弧面與工件形成同心圓。②粗車時，刀尖應高于工件中心0.1mm左右，精車時，刀尖應與工件中心一致。③切削液選擇乳化液即可，澆注應連續，以降低切削熱。④調整好所用機床各部分間隙。⑤機床轉速250~400r/min，進給量0.1~0.15mm/r。
