汽車是國民經濟的支柱產業之一，隨著我國汽車工業高速發展，對檢測速度的更高追求逐步體現。

　　汽車轉向軸是汽車動力系統的重要組成部分，上部與轉向盤固定連接，下部與轉向器相連;其性能的優劣直接關系著交通和人身安全。

　　SICK 3D相機憑借高速度，高精度等關鍵特點，為眾多客戶提供高性?xún)r(jià)比的解決方案，同時廣泛應用于汽車制造中的視覺檢測工位。接下來，讓我們?yōu)槟榻B在轉向軸生產過程中的檢測應用。

應用描述

　　SICK一體式3D相機RulerXR150激光線方向與傳動軸的軸線垂直，運動速度450mm/s，從左到右連續掃描整個軸體。通過3D視覺測量位置的高低差識別定位傳動軸中的位置特征點，計算軸中的護套位置，護套間距，減震圈，軸總長等檢測項的距離值。提高了生產質量及效率，為客戶提供更可靠、更高速、更穩定的解決方案。

應用難點

　　軸移動速度450mm/s，3D相機需要滿足設備高速的生產需求。

　　圖像質量要求高，3D相機需要輸出高質量3D深度圖，準確定位邊緣位置。

方案選型

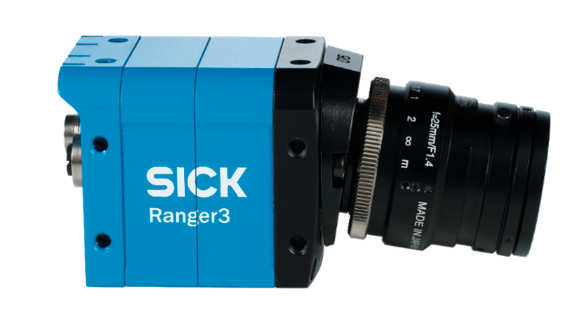

　　SICK Ranger3系列定制化3D相機，掃描幀率最快高達46khz，可自行設計結構，搭配激光，定制化程度高。

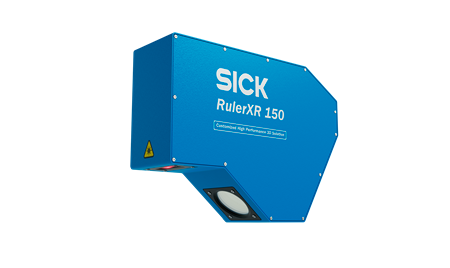

　　SICKRulerXR 150系列一體式3D相機，出廠已完成標定，方便集成，有助快速提高產能。

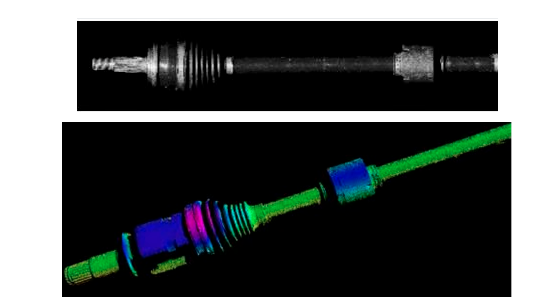

應用圖示

（轉載）
