• TAS4240是一款基于半橋TMR的緊湊型、高性價比、冗余角度與位置檢測傳感器
• 在溫度、磁場范圍和使用壽命方面具有極高的穩定性
• 提供安全相關應用（如動力轉向電機）所需精確冗余的轉子位置測量功能

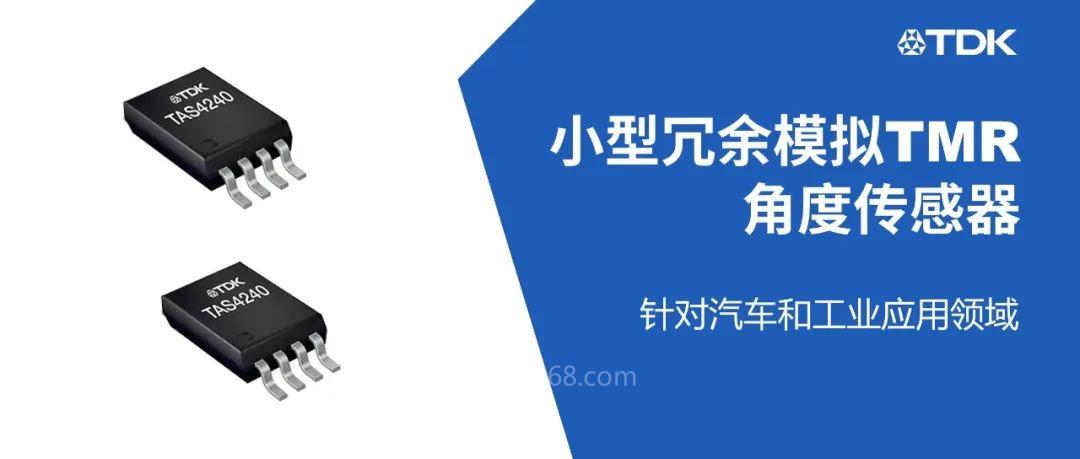

        TDK推出面向汽車和工業應用的基于TAS4240 TMR技術的角度傳感器，為其隧道磁阻（TMR）角度傳感器產品組合再添新成員。TAS4240采用緊湊型TSSOP8封裝，提供雙路冗余模擬單端正弦/余弦輸出。該傳感器能夠在空間有限且需要高性能的應用條件中實現精確的角度測量。TAS4240的樣品現已上市，其量產已于2022年4月開始。
        作為一款360°角度傳感器，TAS4240非常適合于精確測量關鍵安全應用中BLDC電機的轉子位置，如動力轉向、制動助力器或牽引電機。*該傳感器擁有四個TMR半橋，能夠提供雙路獨立正弦/余弦輸出。系統可以實現上至ASIL D的高安全級別，即使在有一路輸出失效時也能保證很高的位置信息可用性。該傳感器還可以為故障運行理念提供支持，具體取決于系統架構。
        TDK最先進TMR技術的開發應用得益于其在磁傳感器技術方面積累的長期專業知識，同時公司成功地實現了復雜TMR技術的小封裝化集成，進而優化了其傳感器產品。在溫度波動的情況下，以及在傳感器使用壽命的各個階段，傳感器的角度精度可以保持穩定。TAS4240在擴展磁場范圍內的確定性行為表現開啟了其新的應用可能性，即便在苛刻的環境中也適用。

術語

• TMR：隧道磁阻

主要應用器

• 無刷直流（BLDC）和永磁同步電機（PMSM）在安全相關環境（電子助力轉向、制動助力器等）中的換向。
• 利用TAS4240傳感器陣列實現線性位置感測
• 工業伺服電機、自動化、編碼器、機器人

主要特點和效益

• 360°無接觸角度測量；
• 在-40°C至+150°C的環境溫度范圍內，可以實現±1.0 °的極高角度精度；
• 冗余：2×單端輸出；
• 低功耗；
• 支持徑向傳感理念；
• 針對汽車（AEC-Q100）和工業應用進行了優化。

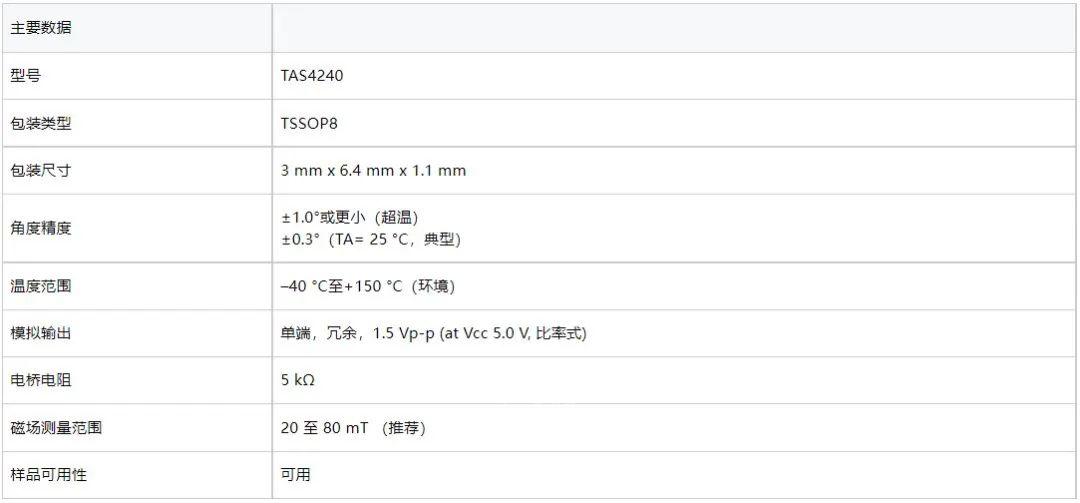

主要數據

（轉載）
