Vishay推出新款FRED Pt?第五代Hyperfast和Ultrafast恢復整流器，大幅降低導通和開關損耗

ainet.cn 2022年09月13日

600 V和 1200 V器件，提高汽車、太陽能和UPS應用效率

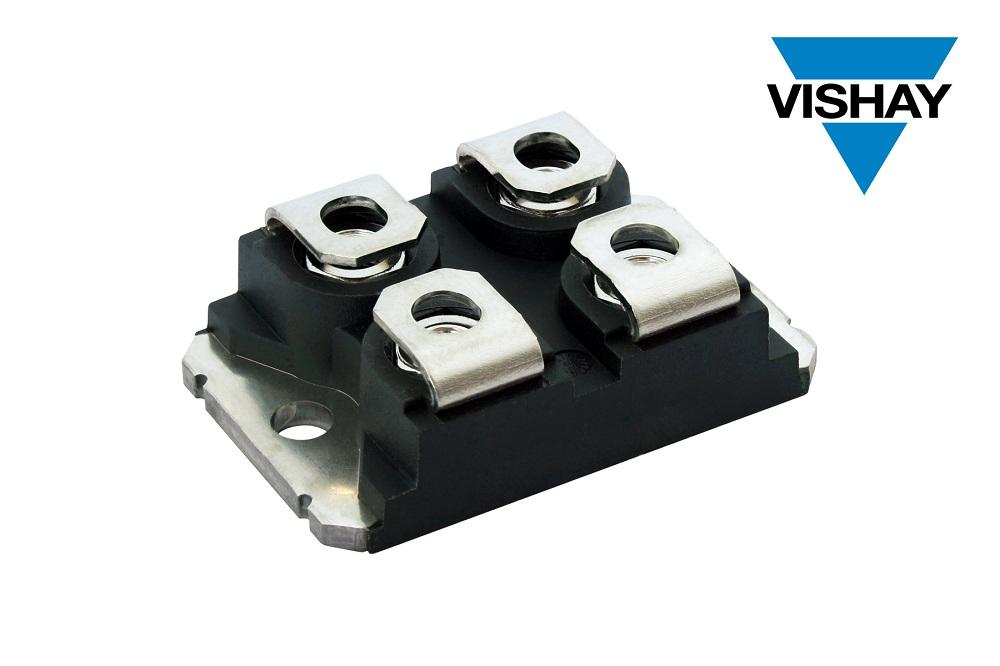

賓夕法尼亞、MALVERN — 2022年9月13日 — 日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出15款采用SOT-227小型封裝的新型FRED Pt^? 第五代600 V 和 1200 V Hyperfast和Ultrafast恢復整流器。Vishay Semiconductors整流器導通和開關損耗在同類器件中達到先進水平，提高高頻逆變器和軟開關或諧振電路的效率。

日前發布的器件可與MOSFET或高速IGBT配合使用，適用于PFC、電動（EV）/ 混合動力汽車（HEV）電池充電站輸出整流級、太陽能逆變器增壓級和UPS。這些應用環境下，整流器導通損耗低于前代器件，同時反向恢復損耗低。此外，SOT-227封裝的半導體器件與銅基板絕緣，便于搭建通用散熱器和小型總成。

30A / 600 V器件采用單相橋式配置，60 A - 300 A / 600 V - 1200 V 器件采用雙二極管配置。整流器有X型Hyperfast和H型Ultrafast兩種速度類型。H型整流器的優點是導通損耗低，X型整流器的優勢在于恢復速度快。器件工作溫度達+175 °C。

器件規格表：

產品編號	配置	V_R (V)	V_FM(V)	I_FAV (A)	t_rr (ns) 典型值	Q_rr (nC) 典型值	速度類型	R_thJC (°C/W) 最大值
VS-U5FH30BA60	單相橋	600	1.6	30	57	300²	H	1.39
VS-U5FH60FA60	雙二極管	600	1.37	30¹	61	400²	H	0.95
VS-U5FH120FA60	雙二極管	600	1.36	60¹	67	600²	H	0.7
VS-U5FH150FA60	雙二極管	600	1.34	75¹	70	600⁴	H	0.54
VS-U5FH300FA60	雙二極管	600	1.36	150¹	76	900⁵	H	0.35
VS-U5FH60FA120	雙二極管	1200	2.08	30¹	54	1300⁶	H	1.1
VS-U5FH120FA120	雙二極管	1200	1.99	60¹	71	2300⁷	H	0.69
VS-U5FH240FA120	雙二極管	1200	1.99	120¹	98	3400⁸	H	0.38
VS-U5FX60FA60	雙二極管	600	1.6	30¹	57	300²	X	0.95
VS-U5FX120FA60	雙二極管	600	1.6	60¹	63	400³	X	0.7
VS-U5FX150FA60	雙二極管	600	1.6	75¹	65	360⁴	X	0.54
VS-U5FX300FA60	雙二極管	600	1.6	150¹	72	400⁵	X	0.35
VS-U5FX60FA120	雙二極管	1200	2.91	30¹	41	800⁶	X	1.1
VS-U5FX120FA120	雙二極管	1200	2.75	60¹	46	1200⁷	X	0.69
VS-U5FX240FA120	雙二極管	1200	2.8	120¹	60	1600⁸	X	0.38

¹每二極管

² I_F = 30 A, dI_F/dt = 1000 A/μs, V_R = 400 V, T_J = 25 °C

³ I_F = 60 A, dI_F/dt = 1000 A/μs, V_R = 400 V, T_J = 25 °C

⁴ I_F = 75 A, dI_F/dt = 1000 A/μs, V_R = 400 V, T_J = 25 °C

⁵ I_F = 150 A, dI_F/dt = 1000 A/μs, V_R = 400 V, T_J = 25 °C

⁶ I_F = 30 A, dI_F/dt = 1000 A/μs, V_R = 800 V, T_J = 25 °C

⁷ I_F = 60 A, dI_F/dt = 1000 A/μs, V_R = 800 V, T_J = 25 °C

⁸ I_F = 120 A, dI_F/dt = 1000 A/μs, V_R = 800 V, T_J = 25 °C

新型FRED Pt整流器現可提供樣品。量產供貨周期為26周。

VISHAY簡介

Vishay 是全球最大的分立半導體和無源電子元件系列產品制造商之一，這些產品對于汽車、工業、計算、消費、通信、國防、航空航天和醫療市場的創新設計至關重要。服務于全球客戶，Vishay承載著科技基因——The DNA of tech.?。Vishay Intertechnology, Inc. 是在紐約證券交易所上市（VSH）的“財富1,000 強企業”。
The DNA of tech.?是Vishay Intertechnology的商標。FRED Pt是Vishay Intertechnology的注冊商標。
