埃斯佩爾坎普/柏林，2022年9月21日，浩亭憑借其多米諾模塊將模塊化連接器帶入下一個發展階段。多米諾系統減少了所需的接口總數。原因是與使用Han-Modular?系列相比，連接器更小，更輕了。相比之前，更多的模塊組件能集成到一個連接器中。例如，四個不同的模塊化接口現在可以安裝到一個標準的 6 B 外殼中，而不是之前的兩個。
就像多米諾骨牌被分成兩個獨立的區域一樣，多米諾骨牌模塊由兩個稱為“立方體”的元素組成，它們的大小是傳統 Han-Modular? 模塊的一半。 立方體可以根據需要在連接器中組合形成“單獨的”Domino 模塊。 這增加了為軌道車輛配備接口時的靈活性。 使用典型外殼中的 Domino 模塊可以在相同的安裝空間內有效地容納更多的連接解決方案，用于在車廂之間通過電纜傳輸電力、數據和信號 - 例如 Han? 24 和 34 HPR EasyCon 以及 Han? HPR緊湊型。
小立方體可以在 多米諾模塊中根據需要進行組合。 插芯和插座也可以一起放置在接口的一側。 數據、信號和電源模塊的各種排列方式都是可能的。 只需使用幾個基本元件，就可以創建一系列連接選項，這些選項可以擴展以滿足不同需求。
多米諾模塊滿足了對靈活解決方案的需求，并節省了軌道交通設備的安裝空間和重量。 由于模塊化連接器通常比用于不同類型傳輸?shù)亩鄠€單獨接口更容易安裝，因此裝配人員和技術人員受益于更短的安裝時間。 多米諾模塊與 Han-Modular? 系列的組件全面兼容，Han-Modular? 系列是以前的模塊化連接器市場標準。
以下立方體模塊可現貨供應：
- Han? Domino DD Cube 最多 6 個 10 A / 250 V 壓接端子
- Han? Domino EE Cube 用于多達 4 個 16 A / 400 V Han E 壓接端子
- Han? Domino HD Cube 最多 16 個 D-Sub 插芯 (4A / 32 V)
- Han? Domino M12 Cube，用于一個 M12 插芯(D 或 X 編碼，最高速率 10 Gbit/s)
- Han? Domino 氣動模塊，帶一個氣動金屬插芯(3;4;6 毫米)
- Han? Domino 虛擬立方體模塊作為未來擴展的占位符
優勢：
- 接口空間節省高達 50%
- 可以與久經考驗的 Han-Modular? 系列結合使用：現有的支撐框架、外殼和連接器模塊可以繼續使用
- 模塊化過程的系統性延續和增強解決方案面向未來的能力
- 減少接口的安裝時間(過程優化)
- 更靈活的接口可擴展性，以適應相關設備

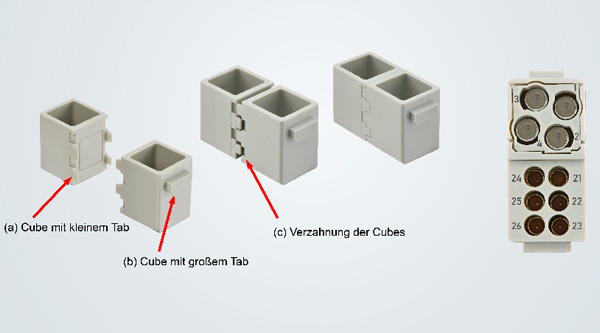

各個立方體互鎖以形成一個“單獨的”多米諾連接器。 插芯位置編號確保在電路圖中易于識別。

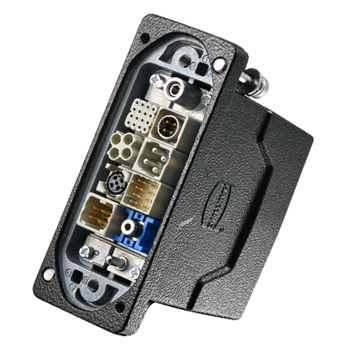

應用示例：帶有 多米諾模塊和混合組件的 HPR 外殼

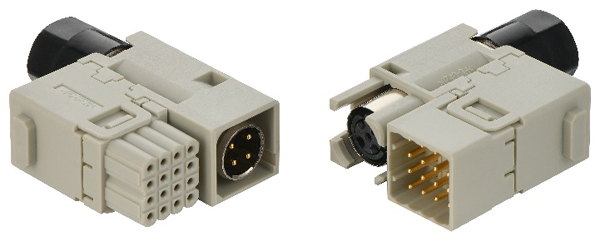

“獨立”Domin多米諾 模塊：信號插芯結合 M12 數據傳輸(最高 10 Gbit/s)以節省空間
