2022年10月13日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于易沖半導體（ConvenientPower）CPS4057芯片的無線充電接收端方案。

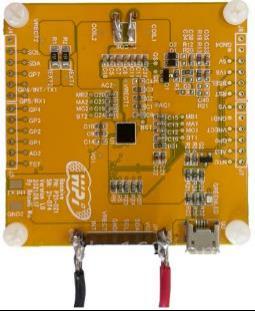

圖示1-大聯大世平基于ConvenientPower產品的無線充電接收端方案的展示板圖
在智能化時代，人們對電子設備“無尾化”體驗的追求正在促使無線充電技術快速創新。在這種趨勢下，無線充電市場迅速發展。無線充電技術也從手機擴展到其它便攜式智能設備中。對于無線充電技術來說，接收端和發射端都是不可或缺的裝置，但相較于發射端技術，接收端的設計更具難度。對此，大聯大世平基于ConvenientPower CPS4057芯片推出了無線充電接收端方案以幫助開發者簡化設計。
圖示2-大聯大世平基于ConvenientPower產品的無線充電接收端方案的場景應用圖
易沖半導體（ConvenientPower）是國際無線充電盟WPC共同創始人之一，也是全球第一家推出兼容Qi標準產品的公司。本方案中采用的CPS4057是一個高效且符合Qi協議的無線充電接收/發送集成系統。其接收端方案兼容Qi-BPP/QI-EPP標準，能夠提供5W/10W/15W/50W輸出功率。發射端方案支持輸入電壓5-10V，能夠提供5W輸出功率。同時，CPS4057有原廠提供配套的E-link燒錄器，可以通過I2C進行通信。

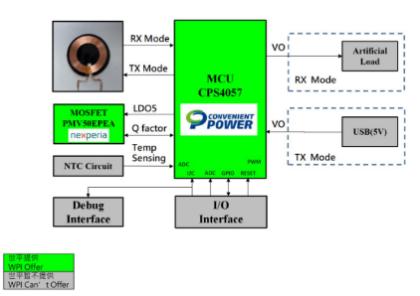

圖示3-大聯大世平基于ConvenientPower產品的無線充電接收端方案的方塊圖
在接收（Rx）模式下，交流無線電源由集成全波同步整流器從AC1/AC2引腳接收。整流直流電壓/能量存儲連接到VRECT引腳的電容上，電容還用作低通濾波器，以減少VRECT上的波紋電壓。集成LDO將為后續系統負載（如充電器）提供可編程、可調節的輸出電壓VOUT。
在發射（Tx）模式下，為了使用單芯片解決方案實現反向無線充電，CPS4057模塊將在重新使用或重新配置。此時CPS4057將LDO設置為旁路模式，并將整流器功率FET重新用作DC/AC轉換的功率逆變器。出于通信目的，CPS4057模塊將啟用ASK調制電路。另外，方案帶有的電壓/電流傳感用于電壓/電流檢測和FOD檢測。
核心技術優勢：
CPS4057關鍵性能指標：
? 兼容WPC 1.2.4標準；
? 接收功率高達50W；
? Tx模式下的Q-detect可以提高FOD性能；
? 嵌入式ARM內核，32kB MTP，最大化系統設計靈活；
? 低RDS(ON)全同步整流器；
? 具有溫度傳感器；
? 豐富的GPIO接口與開漏緩沖器；
? 支持系統配置和用戶可編程的I2C接口；
? 用于輸入和輸出功率監測12位ADC；
? 整流器過壓保護（OVP）；
? LDO過電流保護（OCP）；
? 過溫保護（OTP）；
? 封裝為WLCSP-110。
方案規格：
? 符合WPC Qi v1.2.4標準（與Qi v1.2.3兼容），支持高效的能量傳輸；
? 安全的雙向無線功率發射與接收（ASK/FSK），無線充電模式下，Rx模式支持高達50W功率接收；反向無線充電模式下，Tx模式支持5W功率發射；
? 靈活的處理器應用端口；
? IC內部具有電壓/電流/溫度過載保護功能；
? 同時外置NTC電路，提供溫度補償；
? 支持Tx模式，實現手機等移動設備反向無線充電輸出；
? 工作環境溫度為-40℃至85℃。
