隨著汽車行業競爭越來越激烈，對車身制造的要求也越來越高，高質量、柔性化及高節拍生產越來越成為車身制造的發展方向，采用快速的機運系統是提升車身制造效率的有效途徑之一:比如車身車間摩擦滾床的應用。車身零件總成之間需保證良好的連接強度，從而滿足車身總成高速、高節拍的機運運輸需求。

運輸變形是薄板零件常見的變形形式之一，嚴重的運輸變形將引起零件表面質量問題，造成結構或工藝失效等問題。因此，對零件在運輸過程中的變形進行合理預測，提前發現變形風險，從而在零件設計階段對零件進行結構優化、避免變形風險具有重要意義。宋平等通過采用有限元分析方法，分析圓柱形整環在運輸工況下的應力和變形，得出其變形的趨勢和應力集中的位置。針對這些薄弱位置， 采取不同的加固措施，從而得出合理的加固措施， 確保圓柱形整環運輸?shù)陌踩院头€(wěn)定性。李相周等對鋼箱梁梁塊運輸、吊裝過程中的應力和變形進行有限元分析，為鋼箱梁安全施工提供理論保障。

汽車白車身制造工藝同步工程是由美國國防分析研究所(Institute for Defense Analysis，IDA)在20世紀80年代所提出。根據其(IDA)R338的定義:“同步工程(Simultanous Engineering,SE) 是集成地并行地設計產品及相關過程(包括制造過程和支持過程)的系統方法”。這種方法要求產品 開發人員與其他人員一起并行工作，在設計一開始就考慮產品整個生命周期中從概念形成到產品報廢 處理的所有因素，包括質量、成本、進度計劃和用戶的要求。

本文通過在車身工藝同步工程階段，采用有限元求解軟件 Optistruct 對后端板在車身制造過程中的機運運輸變形進行分析，指導后端板結構優化，從而避免機運運輸變形造成的車身連接、尺寸匹配等質量風險，為提前發現車身制造質量問題、節約制造成本提供理論方法和依據。

車身后端板

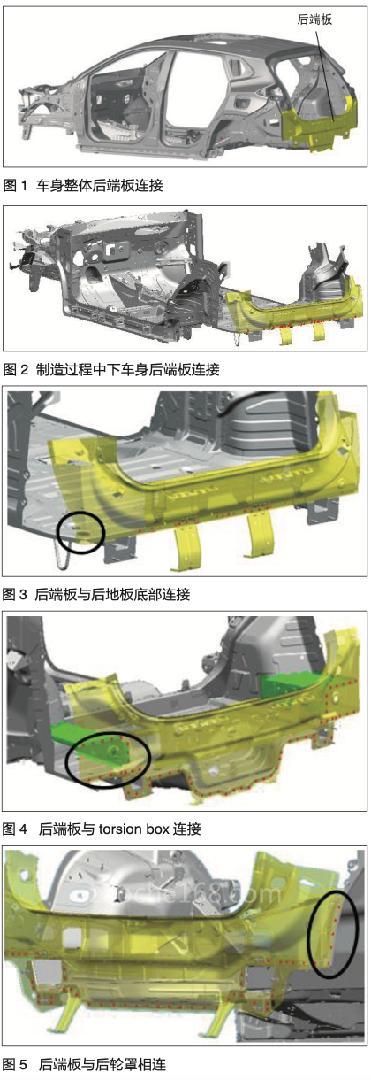

后端板總成是車身重要的連接零件，其通過點 焊與車身后地板和左右側圍后部相連，如圖 1 所示。在車身整體的連接中，其連接強度非常好，可以滿 足制造過程中機運運輸?shù)膯?dòng)、急停等制造工況要求。然而，根據車身結構設計及制造裝配順序，在下車身與上車身裝配之前，后端板僅與后地板連接， 如圖 2 所示。因此，為了保證后端板在工位之間機運運輸制造過程中的連接和尺寸的穩定性，后端板與下車身連接需保證足夠的強度，從而保證與后道 工位的零件良好的尺寸匹配，避免后端板在與下車身的制造過程中發生永久變形。

為保證后端板在制造過程中的連接強度，其常 見增加連接強度的方式有如下3種:
1）后地板無備胎坑結構，且后端板與后輪罩設計距離較遠，增加后端板與后地板側面底部的連接，如圖3所示。
2）后地板備胎坑結構較深，通過torsion box與后地板總成連接，如圖4所示。
3）后地板備胎坑結構較淺，且后地板與輪罩設計距離較近，通過后輪罩與底板總成連接，如圖5所示。

一般來說，圖4和圖5由于增加了后端板上部連接，整體連接分布較均衡，在制造過程中，后端板與下車身連接強度較好。圖3的連接形式由于結構設計原因，連接分布在底部，為確保其連接強度滿足車身制造過程中機運運輸變形的要求，在車身工藝前期同步工程中，采用有限元仿真方法對其制造過程中的連接強度進行分析，并根據分析結果指導結構改進和優化，使其滿足制造要求，避免制造過程中零件發生永久變形，防止零件后期更改造成零件修模等成本的增加。

機運運輸變形分析

車身制造過程中，零件總成之間需滿足一定的連接強度，從而保證車身制造過程中良好的連 接質量和尺寸匹配要求。由于分析工況主要是評估后端板在下 車身總成中是否存在運輸變形風險，采用下車身有限元模型對后端板運輸狀態進行仿真分析。

1. 有限元模型

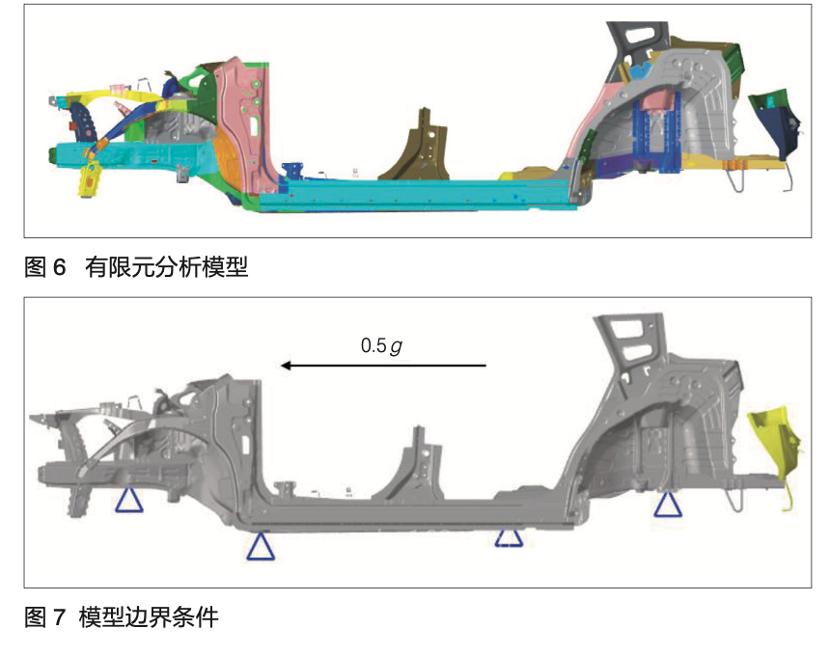

采用常用的有限元前處 理軟件Hypermesh 建立基于Optistruct的有限元分析模型。通過在車身鈑金中面劃分平均尺寸為5mm的2D網格，通過單元屬性賦予零件厚度，采用 ACM 單元建立點焊連接，采用RBE2剛性單元對弧焊等焊縫進行模擬。由于該分析工況仍處于車身車間，膠類零件未經油漆車間高溫烘烤后的膨脹和硬化，膠類零件在車身車間還未實現有效的連接。因此，模型不考慮膠類零件的連接。最終得到下車身有限元模型如圖6所示，總計包含單元總數915 568，四邊形單元826816，三角形單元36353， ACM連接焊點數 3594，剛性單元TBD。

2. 仿真邊界條件

根據車身在制造過程中的機運運輸及固定方式，對車身底板四個主定位孔進行固定約束，如 圖7所示。根據機運過程中啟動、 急停的最大加速度，對下車身模型在機運方向施加0.5 g 慣性載荷，同時考慮重力1g慣性載荷，其中g取9.8m·s-2。

3. 仿真結果及分析

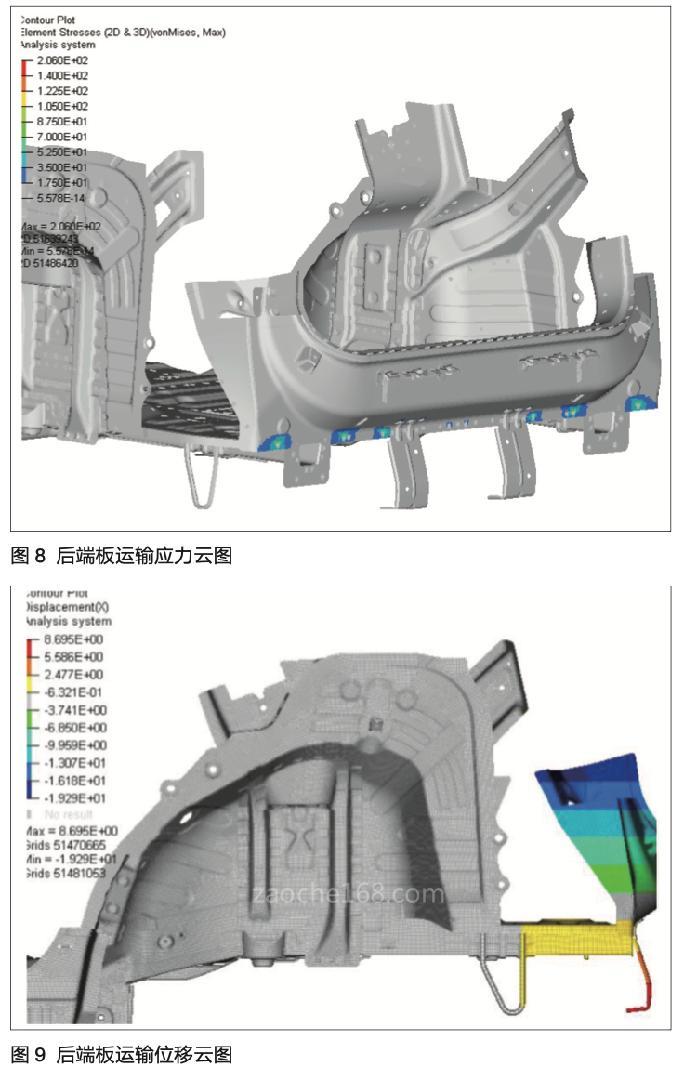

通過在Hyperview 中提取計算結果，可得到下車身在機運急停過程中零件的應力云圖和變形云圖，如圖8和圖 9 所示。由圖8可知，后端板在運輸過中 最大應力達 206 MPa，發生在 定位焊點附近，已超出材料屈服 140 MPa，說明連接處已發生永久變形。由圖 9 可知，在機運運 輸過程中，后端板上部最大位移可達19.3 mm。

根據上述分析方法，針對后端板其他兩種連接形式進行分析和對比，得出如表所示的結果。由表可知，后端板通過與torsion box 或輪罩連接后，具有較好的連接強度，機運過程中最大應力小于屈服強度，過程中最大位移也遠小于與后地板連接的情況，因此可以滿足制造要求。針對與后地板連接的情況，需要通過結構優化加強后端板的連接，使其滿足要求。

結構改進

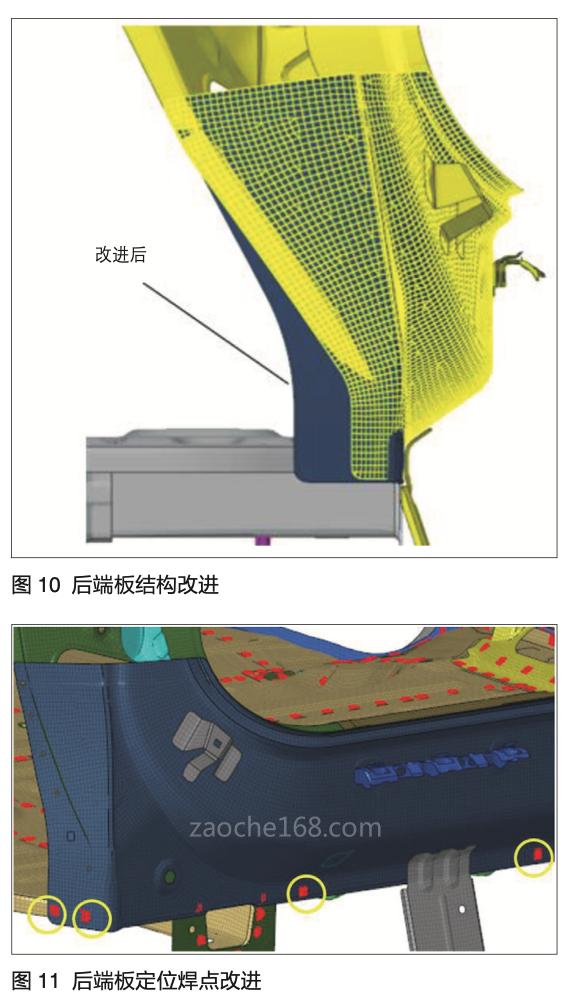

根據上述分析結果，后端板與下車身連接強度不足，造成后端板運輸過程中零部件連接處發生永久變形。因此，需 通過增加結構連接，使其滿足制造要求。提出如下兩個結構 改進措施，延伸后端板側面，在側面增加兩個定位焊點，如圖10和圖11所示。

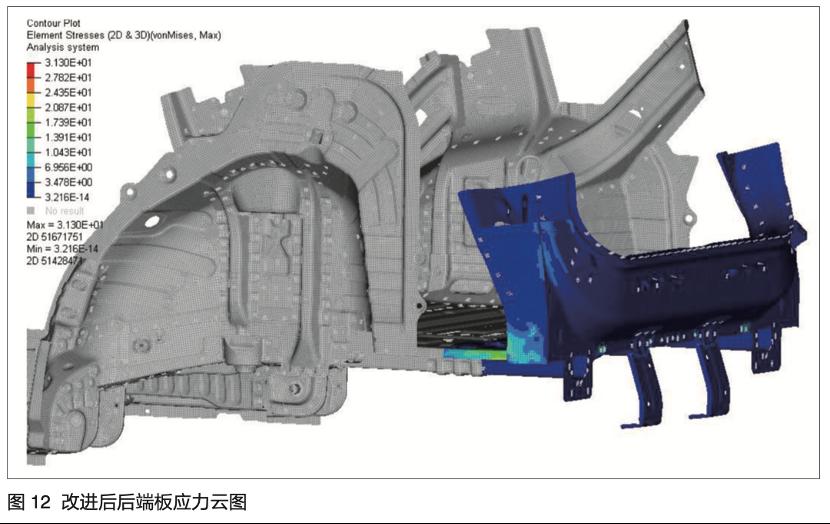

對改進后的結果進行有限元分析校核，由圖 12 可知，改進后零部件的最大應力為32.2 MPa， 已降至屈服強度以下，零部件無永久變形風險。且運輸過程中零部件的最大變形僅為1.2 mm，滿足制造機運運輸要求。

綜上，增加后端板與車身側面的連接對于其連接強度具有非常有效的提升作用。由此可知: 后端板無側面連接，零部件運輸過程中類似懸臂結構，結構連接穩定性差，強度較弱;而通過增 加側面連接，后端板與下車身連接猶如半包結構，連接穩定性高，強度較高。

總結

通過在車身工藝同步工程階段對下車身進行機運運輸有限元虛擬評估，發現零部件在制造過 程中的變形風險，并根據分析結 果對零部件結構進行優化，對于提升車身在制造過程中的連接質量和尺寸穩定性，避免零部件在制造過程中發生永久變形，降低零部件后期的修模、物料等制造成本具有重要的指導意義。
