對復雜空心形狀構件液壓成形工藝進行了仿真模擬研究。利用有限元模擬，對管零件成形部位在液壓成形過程中起皺、咬邊和CAE成形參數設置等進行了分析，針對預成形截面形狀，工藝補充進行工藝設計，并通過試驗進行了驗證。
液壓成形技術近年來被廣泛應用在汽車工業領域并發展迅速。它具有成本低、柔性高，成形產品強度高、重量輕等顯著優點。復雜形狀空心管零件的液壓成形過程一般分為三個階段，第一階段是“彎管”階段，將直管利用彎管機彎曲成一定形狀；第二階段是“預成形”階段，利用傳統工藝使管材發生變形獲得能進行下一個階段成形的基本輪廓形狀;第三階段是“液壓成形”階段，此時，需要大幅度提高內壓，實現小圓角及修復預成形所產生的初始缺陷等復雜的形狀的最終貼膜成形。
但是，實際生產中“液壓成形”階段受設備和生產節拍等條件限制，內壓增加有限，所以產品設計盡量避免小R角和凹陷等要求高的特征。這需要前期做好分析工作。
為滿足批量生產要求，需要成熟穩定的成形工藝和生產經濟性。CAE 仿真模擬提供了強有力的工具，它可以提供成形過程中材料流動規律，預報成形缺陷，為產品設計提供參考，從而縮短產品設計及工藝開發周期。本文通過有限元模擬對成形工藝分析，設計了合理穩定的產品和工藝方法。
工藝分析

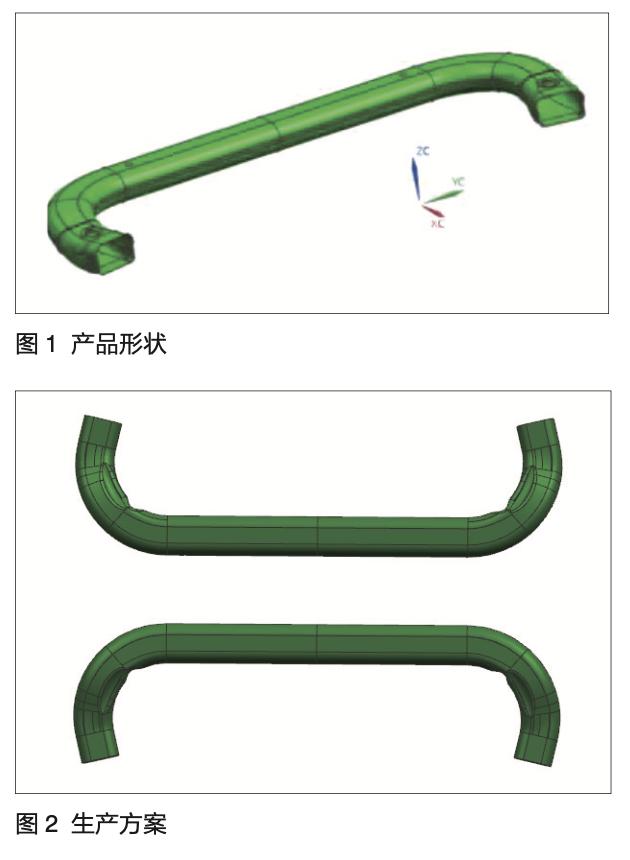

如圖1所示，是公司某款車型副車架前橫梁，材質S420MC , 料厚2 mm，零件幾何形狀復雜，需液壓成形。
前橫梁為單件，但我們現有液壓成形生產設備是5000t，如單件生產，設備生產能力嚴重過剩，而且生產效率低，同時模具的受力不平衡。故為了提高設備利用率，提高生產效率和考慮模具受力平衡等因素，采用一模雙腔對稱生產制造，生產方案如圖2所示。將直管利用數控彎管機彎出形狀，預成形壓扁，液壓成形后進行激光切割。工藝路線: 彎管、預成形、液壓成形及激光切割。
液壓成形時，要對管內充液體加壓，兩端頭必須有堵頭，為保證密封可靠，密封堵頭通常是圓形，這就要求零件端頭形狀規整便利于向圓形光順過渡，且過渡端盡量短，過渡端長，材料利用率就會降低。圖1中所示前橫梁兩端頭截面形狀，非常不利于向圓形過渡，如要過渡平緩光順，過渡段必然加長，不利于材料利用率的提升。液壓成形盡量避免小R角和凹陷等要求高的特征，小R角液壓漲形需要大的壓力且容易出現破裂。而凹陷特征材料是受擠壓，不利于液壓漲形。圖 1 中有凹陷特征并且是定位面重要特征，精度要求高，需要重點保證。這樣就需要對產 改進設計。
改進設計
由上述分析可知，若按照現有零件設計方案，不僅會造成材料的浪費，還會極大地增加工藝 復雜程度，造成生產效率降低，廢品率提高，同時增加模具維護難度，產生浪費。

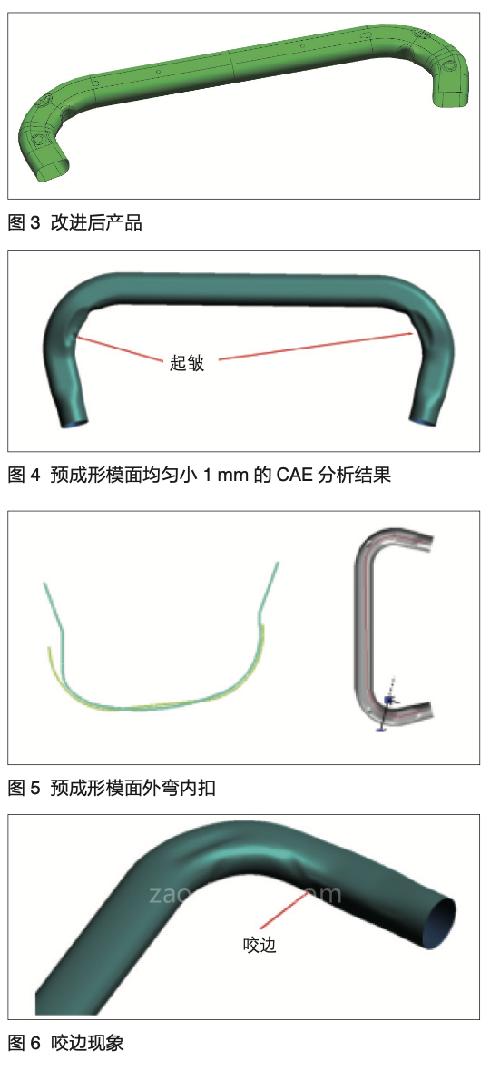

因此，建議對前橫梁零件設計采取以下修改:將端頭截面簡化，同時加大端面R角。變凹陷 定位面為凸起，加大定位面及R角，使得更利于液壓成形，改進后產品如圖 3 所示。
工藝模面設計及CAE分析
預成形工藝模面:預成形模 面按常規方法設計，即預成形相對終成形周邊向內收小 1 mm 做預成形面工具體，保證預成形后工件能放入終成形模具里去。進行了CAE分析，根據分析結果有如下缺陷。
1)內彎起皺明顯，如圖4所示。這是不能接受的。但在CAE分析過程中我們不斷調整R角處彎管半徑和圓心位置，分析發現，彎管形狀越靠近預成形內彎面，起皺現象越不明顯，也就是彎管和預成形時在內彎處盡量接近終成形形狀使其變化最小，起皺狀態越好。
最后我們決定重新做預成形模面，將內彎預成形向內扣1mm，外彎向內扣 5mm，模面如圖 5 所示，使終成形液壓成形材料只能往外側流動。
2)有咬邊現象，預成形到底和終成形模具閉合時CAE分析結果顯示有咬邊現象，如圖 6 所示，咬邊是上下模合模縫隙太大或不合理造成的，需要調整分模面。
3)外彎在預成形模具閉合時向內凹陷的缺陷現象較嚴重，這樣會影響終成形時內部壓力，并且產品會留下缺陷。
分析原因：上下模分型面過高，超過管中心線太多，模具閉合時管受力不均造成。
4)預成形時上下面出現凹陷現象，不利于終成形，增加終成形設備的壓力。
分析原因:上模同工件剛接觸時是管最高點，并且是點接觸，此時圓管自身張力很大，而管又要變形必然高點向內凹陷。將上下型面都改為凸起，改變開始時接觸方式，變點接觸為線、面接觸，增加受力面，從而改變變形區。
根據以上缺陷和分析結果，對預成形模面進行重新設計。
模擬分析
根據前橫梁預成形建模及分析結果及終成形建模分析可知，不考慮彎管減薄情況下，前橫梁最大減薄率低于15%，各截面貼膜率良好。最大成形應力180MPa， 最大合模力13000kN。從以上分析結果來看，成形后的壁厚均勻且無明顯起皺。產品無風險。
結語
利用有限元分析方法對零件進行工藝和結構分析，可節省試驗次數并能獲得的各種工況結果，可減少大量人力、物力和財力?？s短產品生產調試周期，降低成本。
通過改變截面形狀可以提高材料利用率和成形性。通過預成形模面的不斷完善、合理的產品 造型和工藝補充能夠大大提高工藝性。
