本操作方法應用于一種在球體上鏤空正十二面體的加工。

通過設計內球圓弧夾具裝夾已經在球體上劃線確定正十二面體鏤空?qǐng)A圓心位置的球體，通過把正十二面體圓心位置找正到機床回轉中心，依次在球體上加工臺階孔完成在球體上鏤空正十二面體的加工（見圖1-136）。

（本篇選自《機械加工特色操作及實用案例》第一章（三十）球體鏤空嵌套正十二面體的車削操作法）

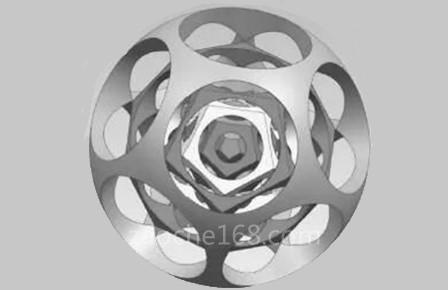

圖1-136 鏤空正十二面體

加工工藝方案如下：車削一個帶夾頭φ30mm、直徑φ80mm的球體零件（見圖1-137），φ30mm夾頭端面上保留中心孔，采用UG繪圖取點測量出球體頂點距離球體直徑表面上同一平面內的5個正十二面體的距離是22mm，上下相鄰不在同一平面球體表面上5個圓柱孔平面間的距離是36mm，用萬能分度頭夾住φ30mm直徑，在球體上劃十等分線，卸下工件，將夾頭中φ30mm的平面放在平臺上，用游標高度卡尺測量距離球頂22mm處劃圓，調整游標高度卡尺，下降36mm，在球體表面劃圓，用點沖在球體表面上取球體表面上十二個圓柱孔的中心點。將收點后的球體工件裝入圖1-138所示的夾具中，用頂尖頂持φ30mm端面的中心孔，頂正工件，擰緊旋緊套（見圖1-139）。移除頂尖，去除φ30夾頭，以球體表面為測量基準，依次車削臺階孔，尺寸分別為φ39mm孔深10.7mm、φ29mm孔深7mm、φ19mm孔深7mm、φ9mm孔深7mm。加工完畢后在臺階孔內用膠槍注入熱熔膠，松開旋緊套，旋轉工件180°，用尾座頂尖的尖點找正球體上點沖位置，鎖緊旋緊套，按類似方法車削臺階孔并注入熱熔膠，同理，依次加工球體表面上的12個正十二面體的臺階孔（見圖1-140）。加工完畢后取下工件，將工件放入沸水中，融化熱熔膠，用專用工具清除熱熔膠，去除飛邊，加工完畢（見圖1-141）。

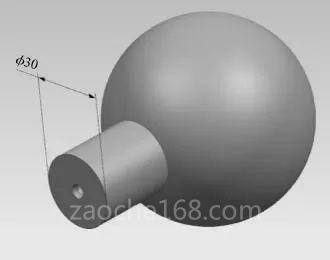

圖1-137 球體

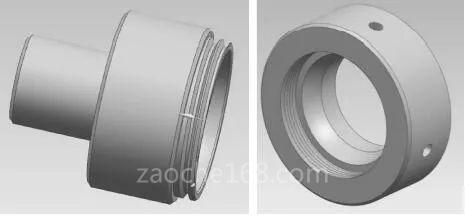

圖1-138 夾具結構示意

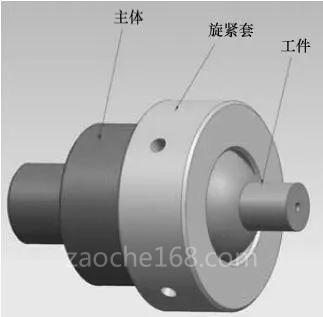

圖1-139 安裝示意

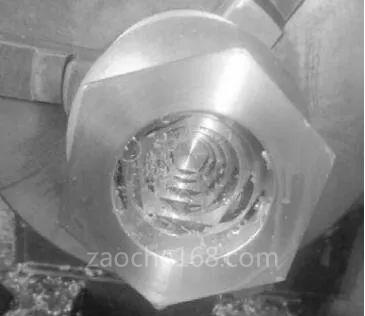

圖1-140 加工展示

圖1-141 零件成品
