彩屏儀表在汽車領域的應用越來越多，它含有大量的圖片程序及軟件包。在設計階段，根據整車需求會不斷地刷新儀表的軟件，即使量產以后儀表顯示界面內容的細微調整也會涉及儀表軟件的升級。

儀表刷新時，服務人員使用U盤或計算機等設備對儀表進行升級，有嚴重的地域局限性。彩屏儀表僅通過CAN通信刷新，時間較長且升級服務費用較高，極易造成用戶不滿。

同時，整車廠也會產生高額的升級服務開支。為高效地解決因軟件帶來的功能、安全相關方面問題，實現功能迭代、提升用戶體驗和滿意度、減少售后服務成本，軟件遠程升級技術開發勢在必行。

彩屏儀表遠程升級方案

1.功能概述

OTA升級即遠程固件空中升級技術，在一定的安全機制保證下，通過無線接口實現對車載零部件的軟件數據和程序的更新、管理，可遠程對零部件漏洞進行修補，極大降低維修服務費用和召回的可能。

2.系統框圖

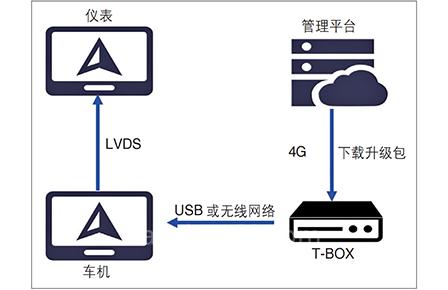

遠程升級涉及的模塊主要有平臺、T-BOX、車機和儀表（CLS），如圖1所示。

圖 1 遠程升級涉及的模塊

（1）平臺

具備車輛管理、零部件管理、升級任務管理、車輛升級詳情及升級數據統計等功能。

（2）T-BOX

向車機提供4G網絡，具備與平臺、車機的交互功能，實現車輛零部件信息上報、接收平臺下發任務，通過4G網絡從服務器上下載升級文件進行校驗與分發，進行前置條件判斷，并通過CAN、ETH和USB等通道實現所有ECU的刷寫功能，實現升級過程及升級結果的管控并上報平臺。

（3）車機

具備從服務器上下載升級文件，傳輸儀表軟件，實現與用戶的交互功能。

（4）儀表

與車機通過LVDS線傳輸，接收車機傳輸?shù)能浖瑑x表的升級過程及結果上報到車機顯示。

軟件遠程升級過程

1.軟件包

比較新版本和老版本軟件之間的差異部分，生成增量文件升級包。目標設備收到增量升級包后，讀取本地的老版本軟件，與增量文件進行運算，生成完整的新版本軟件，對原有的軟件進行覆蓋，實現差分還原。

2.升級過程

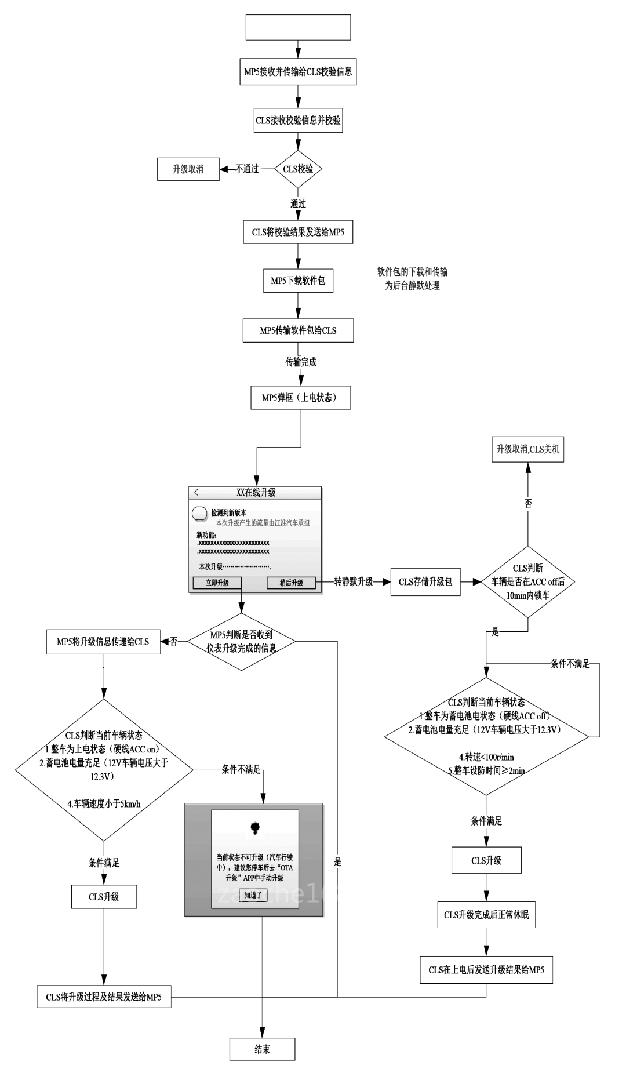

如圖2所示，平臺下發任務后T-BOX通過4G無線網絡通道下載升級包，并進行校驗分發，車機通過USB或無線網絡接收軟件后判斷是車機軟件包還是儀表軟件包，若為儀表軟件包則通過儀表與車機之間原有的LVDS線（LVDS正常應用于車機給儀表傳輸導航地圖信息）傳輸軟件包。

圖 2 軟件遠程升級過程

軟件包校驗通過后，車機開始下載軟件包并完成后臺傳輸，儀表反饋升級包傳輸結果，反饋車機觸發車機彈框提示，用戶點擊確認后，車機反饋給儀表請求開始升級，儀表將升級過程及結果反饋給車機，再反饋給T-BOX，最終上報到平臺。

若用戶選擇稍后升級，則滿足升級條件后儀表自動升級（升級過程中息屏息聲音）。若在升級過程中上電，則儀表需顯示正在升級界面，繼續完成升級。若在設防2min內再解防則計時清零，從下一次再設防開始計時。

升級完成再上電后反饋升級結果到T-BOX上報到平臺。若不滿足轉靜默的條件，儀表存自身軟件，后續每次上電觸發車機彈框提醒再升級。

總結

通過車機與儀表之間的LVDS線，實現車機與儀表之間的校驗傳輸通信過程，傳輸儀表差分包。實現彩屏儀表軟件的遠程升級，便于后期高效解決軟件功能問題、實現功能迭代、提升用戶體驗和滿意度、減少售后服務成本。
