新能源車開發與汽油車一樣，存在開發周期長?開發費用較高等問題，如何解決這個問題也是各大廠商亟待解決的?在現有的汽油車基礎上開發新能源車，是目前各新能源車廠采用較多的方法，以達到縮短設計周期?快速占領市場的效果?本文通過某新能源車及其零部件的開發，闡述了利用汽油車車身為基礎，開發新能源車車身的特點?設計過程中，充分使汽油車車身和新能源車車身的零件通用化，使原有的工裝夾具能夠同時滿足兩個車型，實現二者共線生產，以達到最大化節約人力物力的效果?

車身設計要點

本文所研究的某新能源車型充分利用原型汽油車的車身，僅更改了前機艙和側圍，以及車身地板的部分零部件，實現了與原汽油車共線生產?其車身設計主要有以下特點:

1) 充分利用車身原有零件，對前機艙?地板?側圍進行重新設計?

2) 對前端框架進行局部重新設計，滿足車型的使用。

3 ) 慢充口充分利用原加油口的位置，節約成本。

4) 通過分析和現場驗證，使兩個車型共線生產?

5 ) 增加側圍裝飾板，遮擋外露的電池。

6 ) 在原有車型涂膠防水技術的基礎上，加強對涉水性能的提升。

1、車體設計

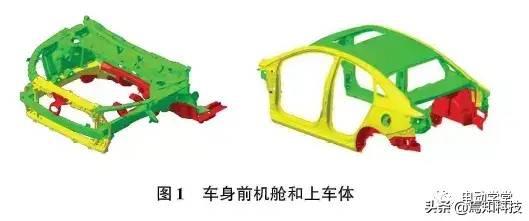

新能源車型與汽油車共平臺，多數零件可以通用，可降低平臺車型的開發成本?如四個車門?發動機艙蓋?行李艙蓋?機艙內部零件等。對于后橋采用扭力梁懸架的車型，車身上車體沒有變化；后橋采用多連桿懸架的車型，車身上車體的后輪罩和縱梁需進行重新設計( 圖1)。

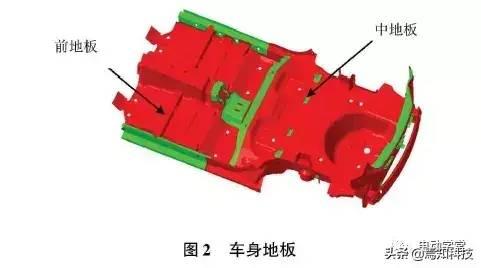

新能源車身開發因動力總成變化，增加了電池，導致地板的更改較多?車身需滿足離地間隙的要求，故地板相較汽油車向上抬高，且結構也為適應電池而有所改變?這些零件都要重新設計，不能借用汽油車的零件( 圖2)。

由于新能源車電池較厚，為保證人機工程，前地板縱梁?橫梁?座椅橫梁需要做相應的減薄或取消?同時結合C A E 分析，將關鍵部位的安全件進行相應增強，如中通道罩和前地板加強版的料厚增加0.6 mm。車身地板下安裝電池，為了承擔電池的重量，在前地板的下面左右兩側新設計了兩個電池安裝縱梁。

2、前端框架結合CAE 計算設計

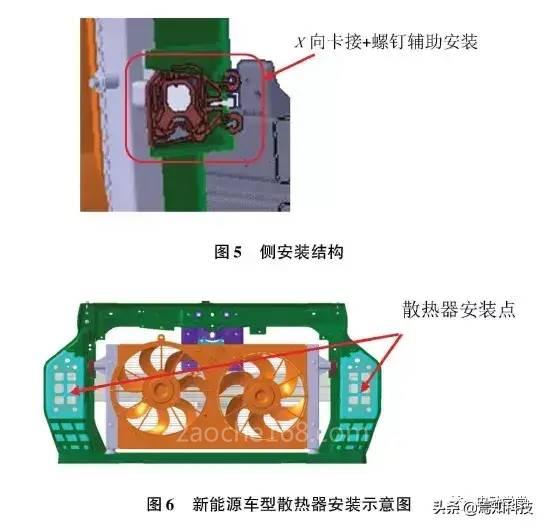

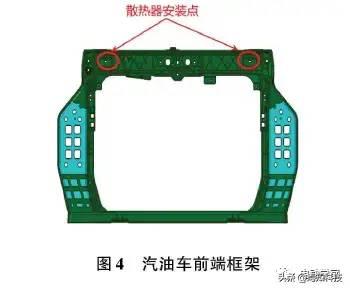

基于平臺化考慮，也為節省設計成本，新能源車身需盡可能沿用原汽油車的車身零件?某新能源車型的前端框架沿用基礎車型，如圖4 所示，當某新能源車采用較小散熱器時，安裝點由前端框架的上橫梁變更至前端框架的側立柱上，從而導致框架立柱面承受較大扭矩，安裝點動剛度不足?通過C A E 分析，基于與基礎車型通用的原則，某新能源車重新設計了框架上安裝點及框架立柱面，使其汽油車和新能源車型都達到動剛度要求，滿足了汽油車和新能源車兩個車型的通用需求，見圖5 ?圖6 ?

3、快?慢充電口的布置

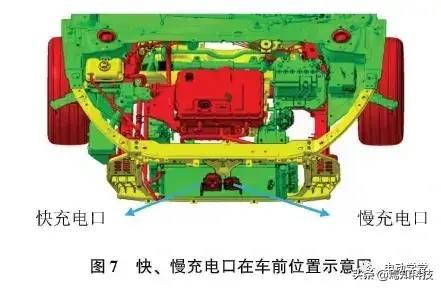

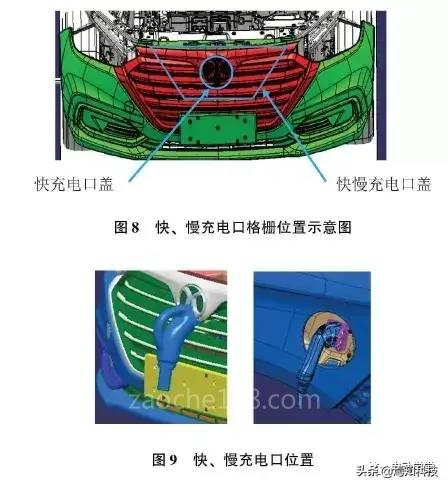

通常新能源車需要布置兩個充電口: 快充電口和慢電口?新能源車的快?慢充電口多布置在車頭前( 圖7) ?而某車型慢充電口因通用化原因，并且考慮到慢充電口放在車頭與快充電口一起，快?慢充電口的蓋比較大，也將會破壞格柵整體性( 圖8) ，故選擇在原加油口的位置，固定的零件只做相應微調，以便安裝慢充電口座( 圖9 ) ?

4、下車體滿足原車型共線的生產要求

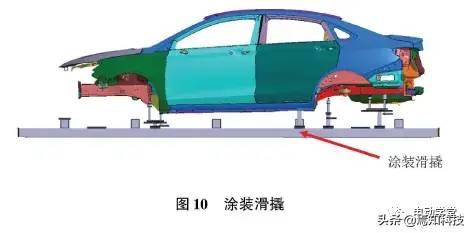

新能源車型的生產通常需要其具有平臺化?通用化的能力，且能夠?qū)崿F(xiàn)與汽油率共線生產?某新能源車一共有兩個車型，分別最扭力梁版和多連桿版?扭力梁版車型與原型汽油車一致，焊裝?涂裝及總裝能夠通用?多連桿板車型后地板后橫梁則較原型汽油車離地降低了36mm，裝焊車間相關夾具需重新開發，總裝車間的抱具沿用基礎車型，涂裝方面，如圖10所示，車型需要共用滑撬，故后橫梁上的定位孔設計滿足共用需求?

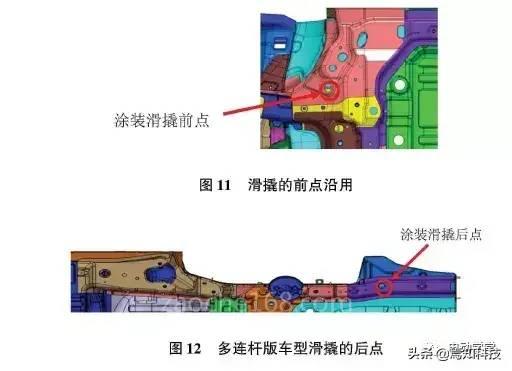

經論證，兩個車型所用滑撬的前點均沿用基礎車型(圖11) ，后橋采用多連桿的車型的后點定位點X方向向前移動2.6 mm(圖12) ?因后橫梁的Z 方向定位面比原型汽油車低36mm，所以當白車身放在滑撬上時，后橫梁先接觸滑撬后定位銷，然后才是白車身接觸前定位銷，造成了多連桿版車型在滑撬上與原型汽油車和扭力梁版車型平放的姿態有所不同，是前低后高?經涂裝車間的走線驗證，完全滿足設計要求，無脫落風險。

5、車身邊梁增加裝飾板

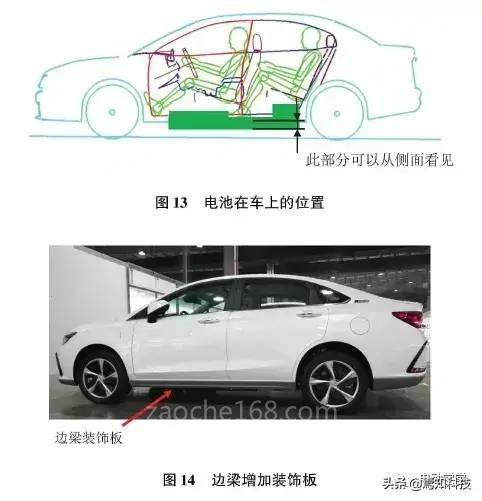

為滿足車身離地間隙而抬高地板高度，導致從車身側面可以看見吊掛的電池( 圖1 3) ?為解決這個問題，在側邊梁上增力口裝飾板，同時相應地更改前后保險杠的造型，使新能源車在下部的造型成為一體( 圖14)，達到遮蓋電池的目的?

6、提高車身防水設計

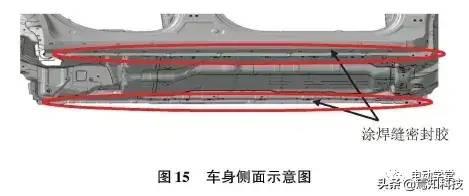

在某新能源車試制階段進行的涉水試驗中，發生了地板進水現象( 圖15)。通過對試驗漏水車輛進行現場試驗跟蹤和漏水現象的排查，發現新能源車的涉水試驗較汽油車嚴格，涉水試驗時間比汽油車增加1~ 2 倍，同時檢查漏水試驗車輛，發現在邊梁下部的涂膠明顯不足，沒有按照設計要求在邊梁與前地板的搭接處涂抹點焊密封膠，漏液孔和工藝孔也均未被封住( 圖15)。

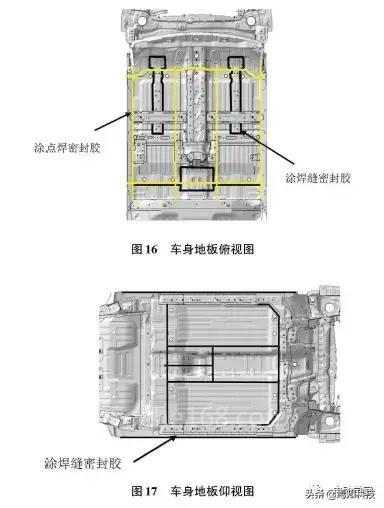

在試驗過程中，發現在車內和車外的地板上，有多處漏水點，且每臺車都有所不同，因此判斷在這些位置點焊密赫膠和焊縫密封膠涂抹不夠( 見圖16) ，黑色線是焊縫密封膠，黃色線是點焊密封膠)。解決方法是在重點部位加大涂膠量，在車外的地板上加厚涂焊縫密封膠( 圖17)，對生產車進行嚴格的質量把控，從而使涉水試驗車通過驗證?

以上實例說明車身的防水是十分必要的，從目前車身工藝的發展來看，對車身地板和側圍的涂膠都是各個車型的重要工作，從設計之初就把防水作為首要考慮的問題，以保證車輛在各種天氣情況下正常使用。

結論

車身的設計至關重要，一個設計良好的車身，是達到新能源車基本性能?滿足各種裝配要求?具有良好制造工藝性的保證?本又重點針對汽油車改新能源車車身開發過程中重要的幾個方面進行說明，依據車身地板?前端框架?充電口?側圍等部位的改動自結出一種以燃油車為基礎，系統的?通用化車較高的新能源車設計方法?
