機床夾具雖然分成各種不同的類型，但它們的工作原理基本上是相同的。

（本篇選自《機械加工特色操作及實用案例》第二章第一節（二）機床夾具的組成）

（一）定位裝置

這種裝置包括元件或元件的組合。它的作用是確定零件在夾具中的位置，通過它使零件加工時相對于刀具及切削成形運動處于正確位置。例如V形塊、定位環及定位銷等均屬于定位元件。

（二）夾緊裝置

這種裝置通常是一種機構，包括夾緊元件（如夾爪、壓板等）、增力及傳動裝置（如杠桿、螺紋傳動副、斜楔及凸輪等）以及動力裝置（如氣缸、液壓缸等）。其作用是將零件壓緊、夾牢，保證零件在定位時所占據的位置在加工過程中不因受重力、慣性力及切削力等作用而產生位移，同時防止或減少振動。

（三）確定夾具對機床相互位置的元件

這類元件的作用是與機床裝夾面連接，以確定夾具對機床工作臺、導軌或主軸的相互位置。

（四）確定夾具與刀具位置尺寸的元件

這類元件的共同作用是保證零件與刀具之間的正確加工位置。根據應用情況又可分為兩類：一是用于確定刀具位置并引導刀具進行加工的元件，稱為導向元件。二是用于確定刀具在加工前正確位置的元件，稱為對刀元件。

（五）其他裝置或元件

這類裝置或元件主要有：為使零件在一次安裝中多次轉位而加工不同位置上的表面所設置的分度裝置，為便于卸下零件而設置的頂出器，以及標準化的連接元件等。

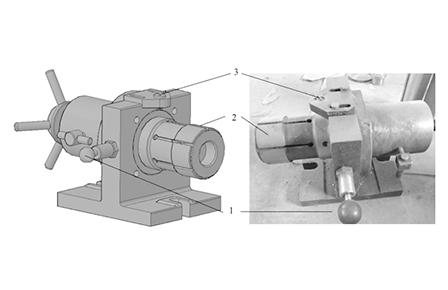

如圖1中的鉆孔回轉分度裝置，通過插拔定位銷1，旋轉定位夾緊在夾瓦2上的零件，通過鉆模3來實現零件的旋轉分度加工。

圖1 鉆孔回轉分度裝置

1—定位銷 2—夾瓦 3—鉆模

（六）夾具體

用于連接夾具各元件及裝置，使其成為一個整體的基礎件，并用于與機床有關部位進行連接，以確定夾具相對于機床的位置。它是夾具的基礎和骨架，定位裝置、夾緊機構及其他裝置或元件都安裝在夾具體上，使之成為一個夾具整體。
