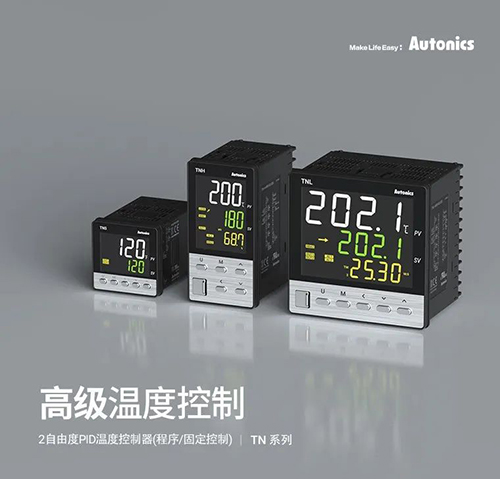

TN系列溫度控制器提供高精度溫度控制，采用2自由度PID算法，50ms高速采樣速率和±0.2%測量精度。溫度控制器具有同時加熱和制冷控制，Group PID，Zone PID和防止過度積分(ARW)功能，可在各種應用中實現理想的溫度控制。

主要功能

? 2自由度PID算法，可應對多種控制環境

? 實現50ms高速采樣及±0.2%顯示精度

? 支持程序控制及固定控制兩種型號

-最多可設定10PatternX20步程序(程序控制型號)

-通過計時功能，實現預約運行(固定控制型號)

? 通過加熱/制冷同時控制及自動/手動控制，實現高性能控制

? 控制功能:Group PID,Zone PID,防止過度積分(ARW)等

? 最多可設定10個Event,監控控制情況

? 支持RS485通信輸出

-通信協議:Modbus RTU/ASClI,PLC無階梯,Sync-Master

-通信速度:最大115,200bps

? 支持全型號加熱器斷線報警(CT輸入)功能

? 通過PC可進行參數設定及監控

-無償提供設備綜合管理軟件(DAQMaster)

-通過前面加載端口，連接通信轉換器(僅限TNH,TNL)

? 通過前面用戶鍵[U]，設定快捷鍵

? 端子臺分離結構，方便維修保養

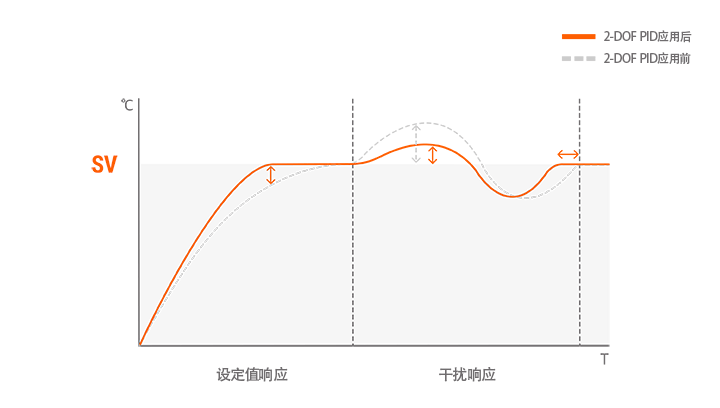

針對各種控制應用優化的2-DOF PID算法

2自由度(2-DOF)算法可準確達到設定溫度(SV) ，快速響應干擾，實現精準控溫。

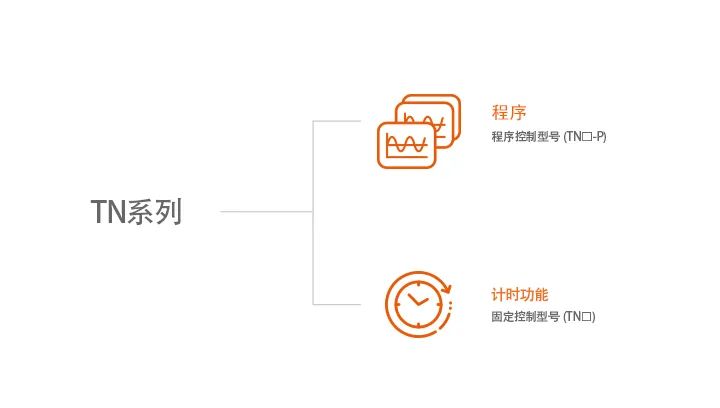

提供程序控制及固定控制型號

用戶可以在兩種型號之間進行選擇，以在各種環境中實現理想控制. 程序控制型號提供圖形控制，參數設置簡單，固定控制型號提供計時功能。

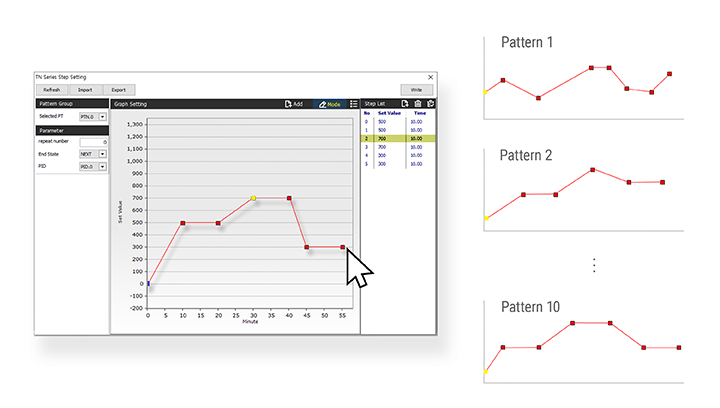

圖形控制，參數設置簡單(程序控制型號)

程序控制型號可通過順序設置每個步驟的目標溫度和時間來輕松設置控制圖形。用戶可使用DAQMaster軟件通過點擊時間-溫度圖的坐標輕松繪制圖案。

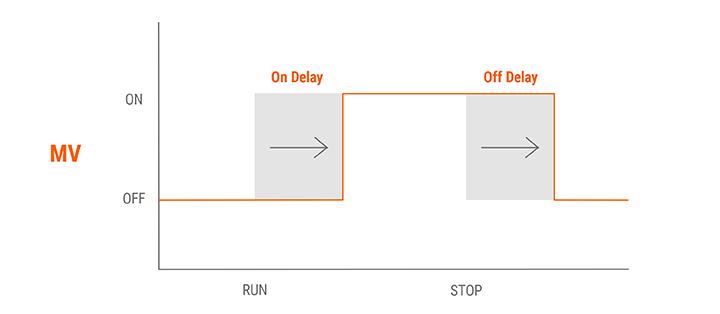

用于預設操作的計時功能(固定控制型號)

固定控制型號可通過延遲On/Off控制輸出或在設定時間內保持PV來預設動作時間。

支持多種控制功能

多種控制功能，包括Group PID，Zone PID和防止過度積分(ARW)，可用于各種環境中進行理想的PID控制。

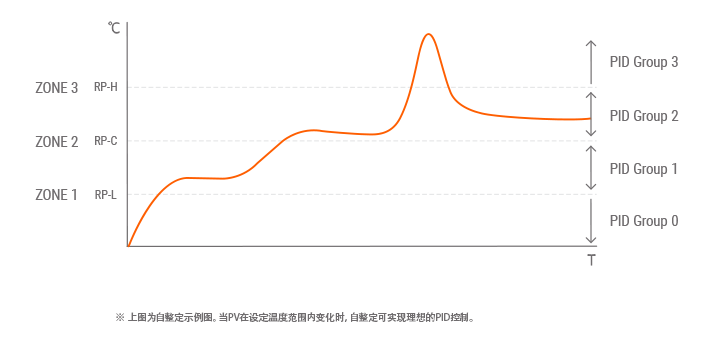

[Group PID及Zone PID功能]

當溫度控制范圍較大時，可以根據溫度范圍進行分區，對每個區域應用不同的PID值進行詳細控制。

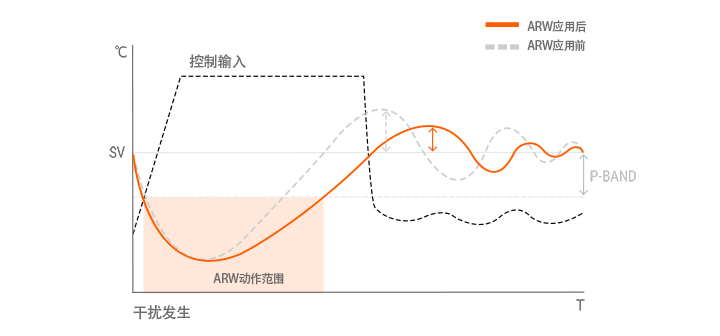

[防止過度積分(ARW)功能]

當控制輸出達到最大點時，可通過ARW功能設定范圍進行積分運算，防止過沖。

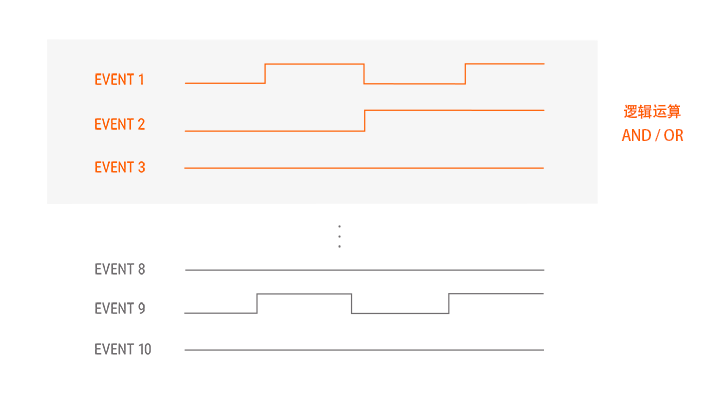

控制狀態監控多達10個EVENT

用戶可設置PV上限/下限、斷線、控制操作通知等10種EVENT。邏輯運算結果可通過繼電器報警輸出傳輸，并可通過RS485通信進行實時監控。

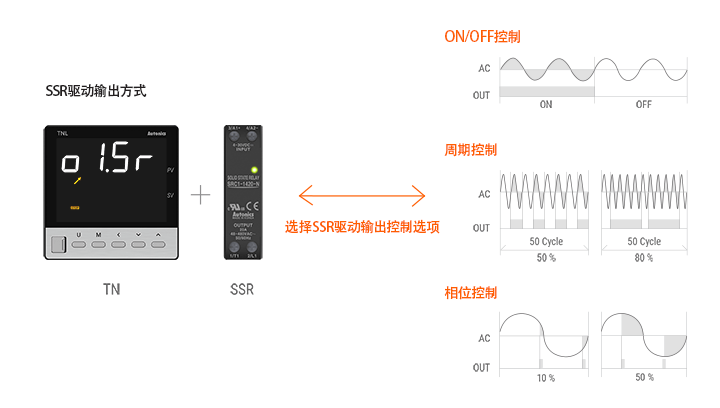

SSR驅動輸出控制選項

用戶可以使用標準的SSR驅動輸出選項，從ON/OFF控制、周期控制和相位控制中進行選擇，以低成本進行精確的控制。

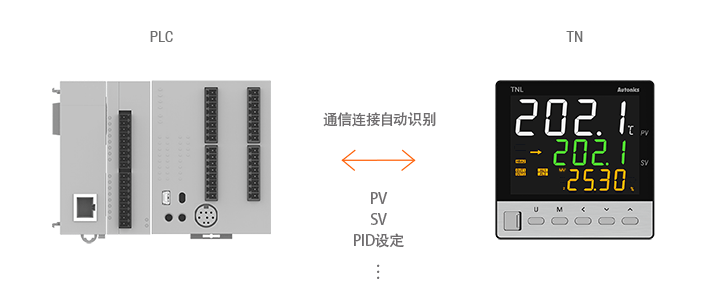

通過PLC無梯形通信輕松設置

控制器具有無階梯和RS485通信功能，無需額外的階梯編程即可與主設備(PLC)進行通信。

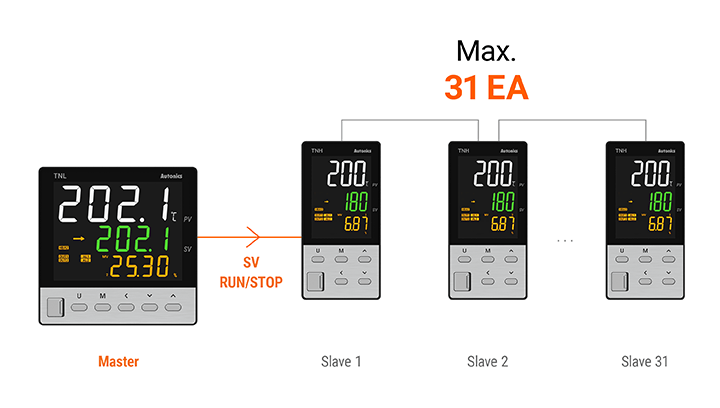

使用Sync-Master通信同步控制

主設備的SV和Run/Stop狀態可與多達31個從設備同步，以同時控制多個區域。

應用案例

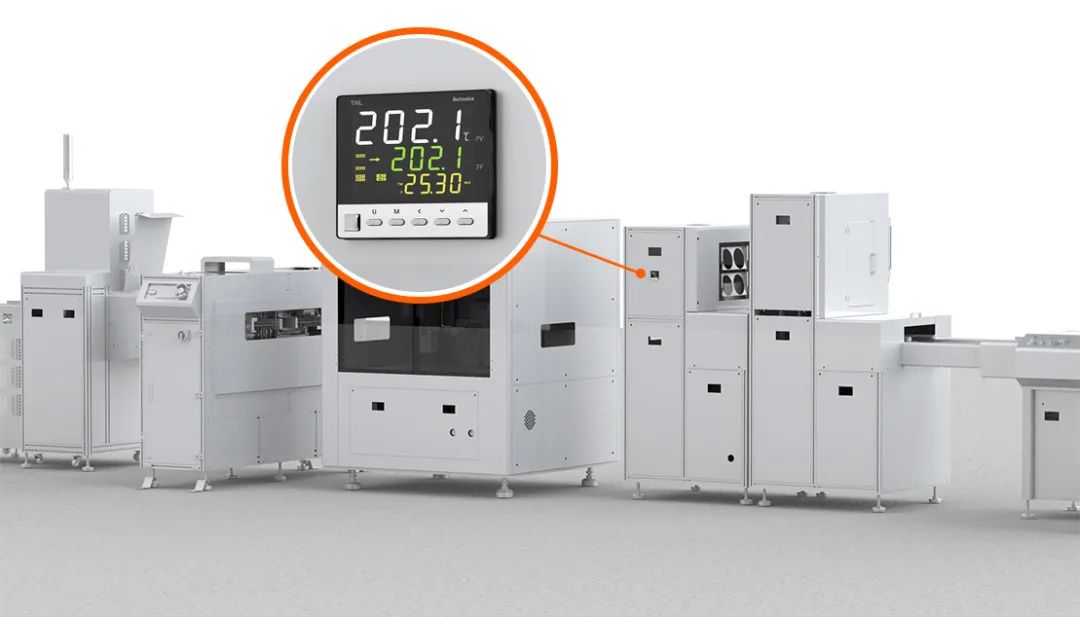

電爐

多個控制器的設定溫度(SV)和控制狀態(運行/停止)可以在不同的區域同步。

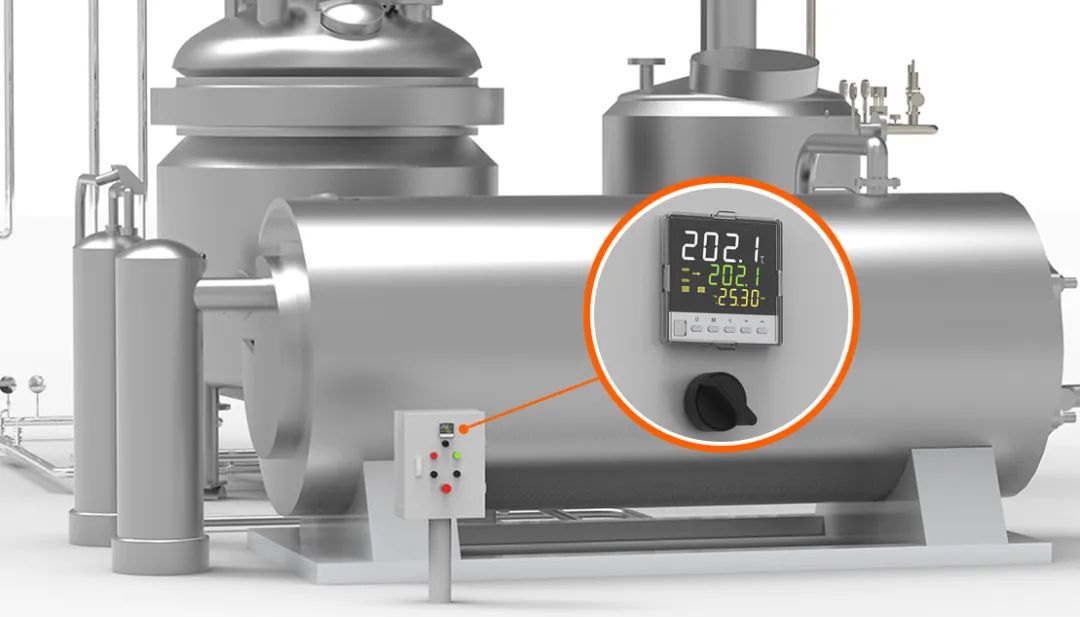

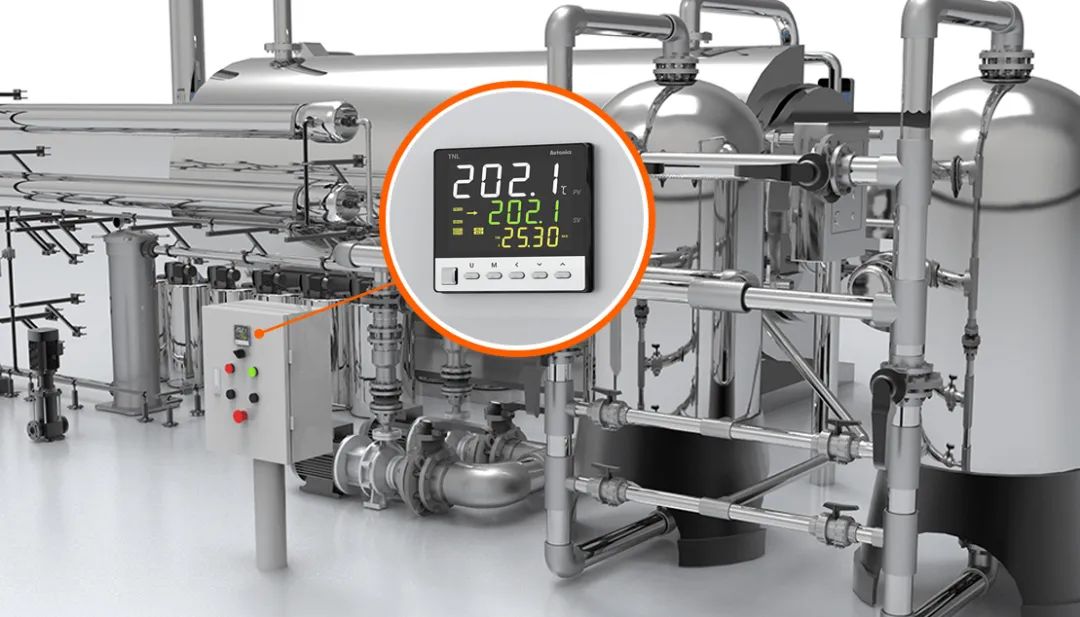

原料混合罐

溫度控制器用于控制每種原材料適宜的溫度和時間，以均衡生產質量。

殺菌消毒機

溫度控制器用于控制和保持適當?shù)臏囟纫栽跈C器中進行殺菌消毒。
