相較于之前介紹的電感、電容、光電三大傳感器，氣缸傳感器大概是小身軀大能量的典范了。氣動氣缸包含一個帶磁環的活塞并通過壓縮空氣產生直線運動。它們?cè)谥T如工件定位、分類和機器人技術等應用中被用于推拉、轉移和夾緊等動作。氣缸傳感器檢測環形磁鐵，并指示氣缸行程的位置。ifm提供使用巨磁效應(GMR)原理和各向異性磁電阻(AMR)原理的氣缸傳感器。我們將討論這兩個原理，然后進行比較。

01 巨磁效應技術

GMR單元由三層材料組成——兩層鈷(可磁化)和一層銅(不可磁化)。如果沒有磁場被施加，這些層的原子就不允許電子通過，因?yàn)閮蓪又g存在高電阻。然而，當施加磁場時，原子重新對齊，電子現在可以通過。傳感元件利用這種物理特性來產生一個信號，用來指示磁性目標的位置。

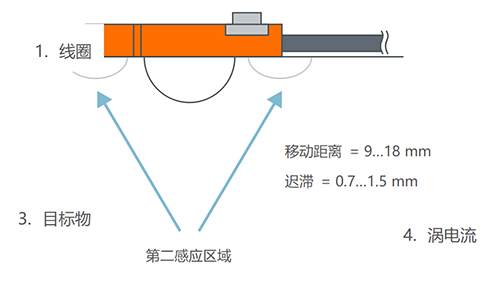

GMR技術非?？煽?，但當氣缸磁鐵非常強時，它存在多個開關點的風險。移動距離(傳感器因磁體而動作的最大距離)較寬，遲滯相對較大。

02 各向異性磁電阻技術

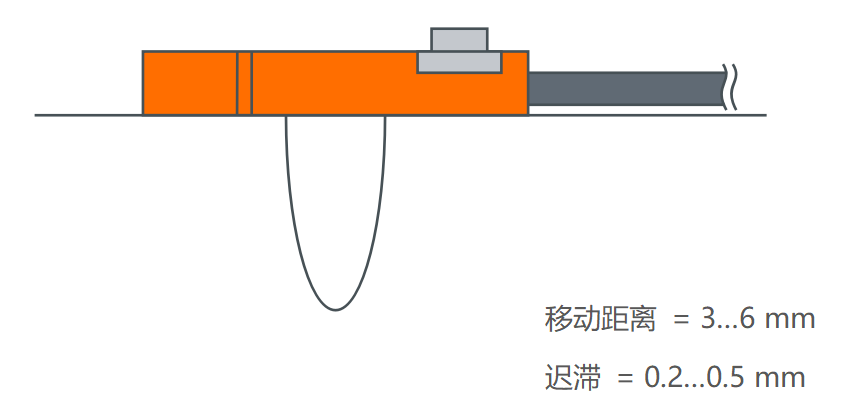

AMR單元由一層非常薄的坡莫合金組成，例如20 nm的鎳鐵合金。當受到磁場的影響時，電阻就會發生變化，這與GMR技術十分相似。AMR技術的移動距離更窄并且遲滯更小，因此它非常適合短行程和高精度的應用。

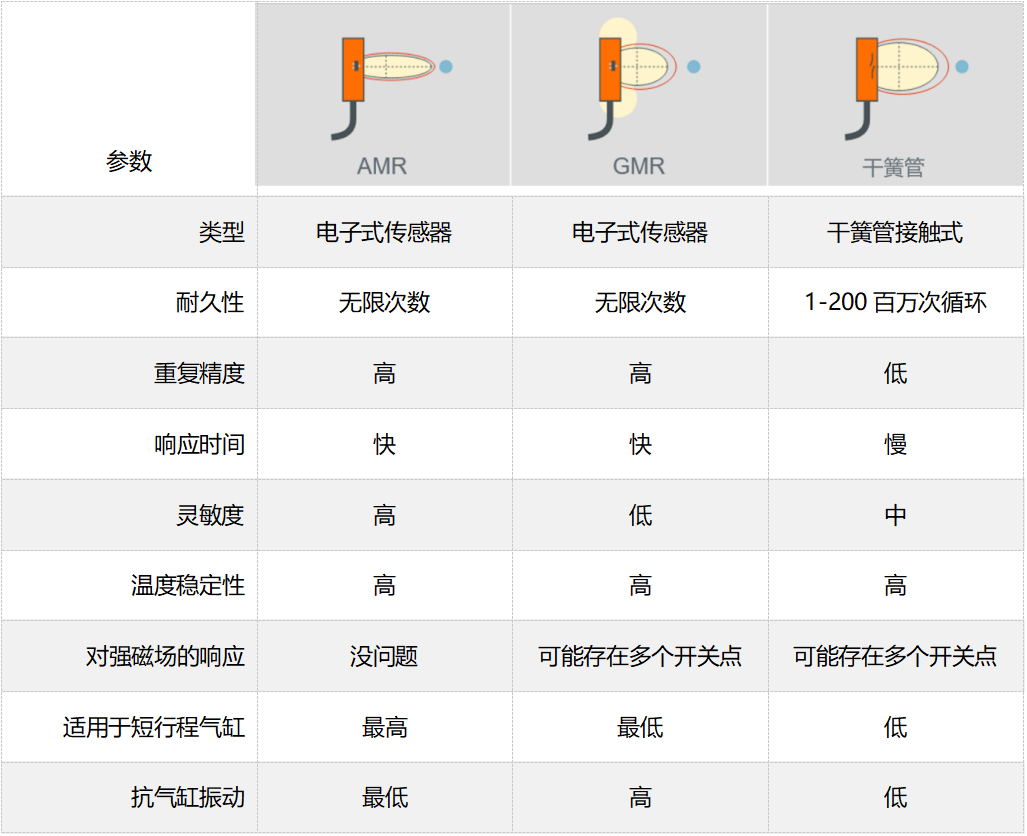

03 GMR和AMR原理氣缸傳感器與機械式干簧管的比較
