Aerotech 針對光纖對準應用設計了精密運動平臺，例如 FiberMax，它是提升現代光纖和硅光對準效率的關鍵部件。然而高精度的平臺僅僅是整個光纖對準系統的一部分。提高對準運動效率的控制軟件具有和硬件同樣的重要性，更高的對準效率意味著更好的產品質量和更高的產能。

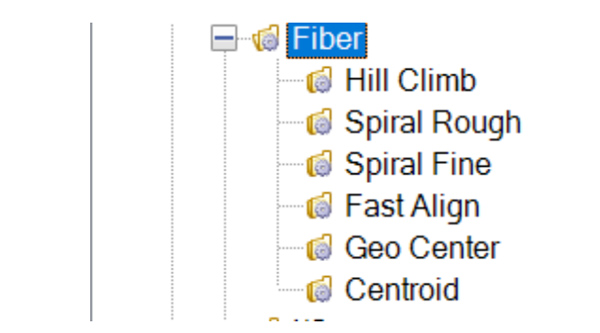

Aerotech 的 A3200 軟件集成了六種硅光搜索算法供用戶選擇，針對不同的應用模型和系統，客戶可以選擇相對應的算法。他們分別是 Hill Climb, Spiral Rough, Spiral Fine, Fast Align,Geo Center 和 Centroid。如圖 1 所示，打開 A3200 里面的 Configuration manager/Task/Fiber 可以找到：

圖 1 Aerotech 的六種光纖算法

按照硅光對準系統的軸數來分，可以分為單軸對準，雙軸，三軸以及三到六軸對準算法。按照搜索算法的功能，可分為初始光搜索算法和峰值搜索算法。其中 Spiral Rough 屬于螺旋式搜索算法，它一般用于找到初始光，Spiral Fine 和 Spiral Rough 算法比較類似，不過它既是初始光搜索算法又屬于峰值算法。Geo Center 和 Centroid 分別是兩軸和三軸的峰值搜光算法，而 FastAlign 適用于兩軸到六軸的峰值算法。

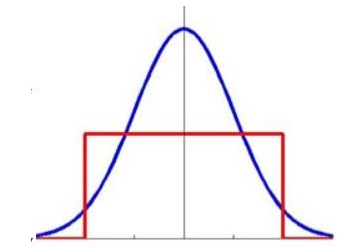

當應用場景不同和或者硅光能量分布特點不同時，可以選擇相對應的搜光算法，比如圖 2所示，當光能量近似于平板分布時，最大值可能是某一個區域而不是某一個位置，用戶最關心的是進入到最大值區間的中心，并不注重最大值的某個點，這時候 GEO Center 也許是一種很好的搜索方式，它可以由用戶指定在某一區域進行“弓”字形掃描或者進行“田”字形掃描，同時可以限定掃描的橫向及縱向掃描區間及每一步的距離，掃描結束后會停在整個光能量的幾何中心位置。在實際應用中光能量是高斯分布更為常見，這時 Fast Align 也許就會比其它算法更快找到峰值。Fast Alignment 屬于一種迭代算法，它可以定義參與搜索軸的數量，第一步的搜索方向和步距，迭代搜索次數，飽和閾值，誤差范圍， 軸的搜素限位等參數，它適用于能量為高斯分布的特征，搜光軸通過每次運動后獲取的能量與前值比較，找到光能量逐步變大的方向，搜索到設定值，或者到搜索次數完成后停止。

圖 2 不同類型的能量分布

做一個典型的實例演示，當光斑能量為高斯分布，搜光系統從完全沒有光能量的位置搜索到最大值，可以選擇 Aerotech 的組合搜光算法，即先用 Spiral Rough 找到初始光，再在這個基礎上運行 Fast Align 搜索峰值位置。

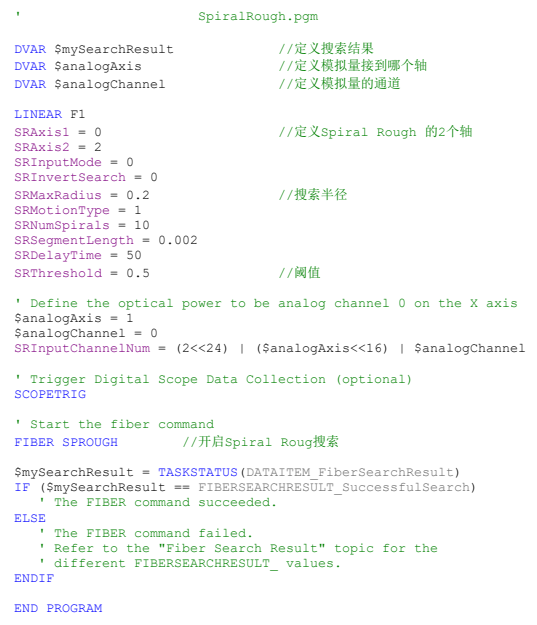

1. Spiral Rough 找到初始光，程序如下：

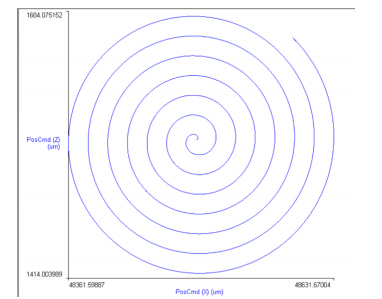

圖 3 展示了 Spiral Rough 的 2D 運動軌跡，這種算法又稱之為螺旋搜光算法，能幫助用戶快速準確地找到初始光。

圖 3 Spiral Rough 的 2D 運動軌跡

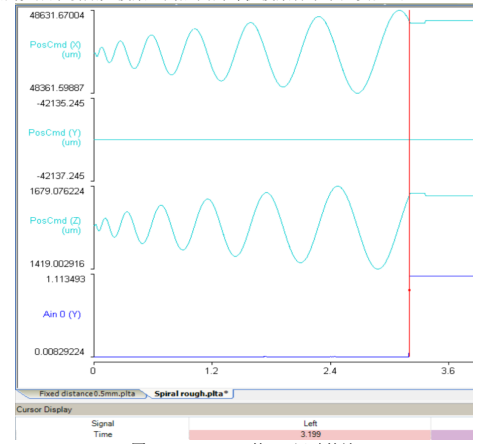

圖 4 將軌跡切換回 1D 圖形，我們可以看到整個過程耗時 3.2 秒，光能量從 0V 到 1.1V, 非常的快捷高效的完成了初始光搜索，為后面的峰值搜索打下了堅實基礎。

圖 4 Spiral Rough 的 1D 運動軌跡

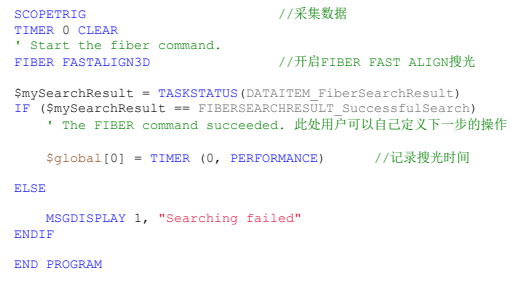

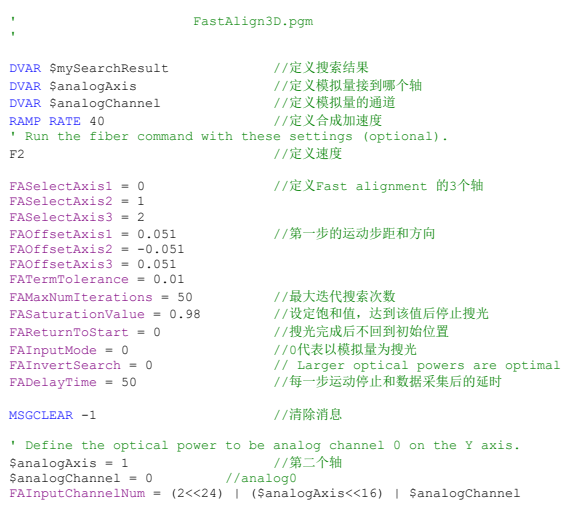

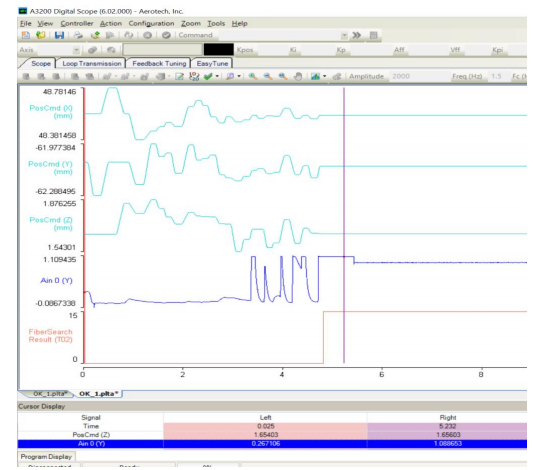

圖 5 Fast Align 的 1D 運動軌跡

用戶完成峰值搜光算法后好可以調用 Aerotech 的其它算法在小范圍內進行再多一次的掃描，檢驗是否搜索結果為峰值。
