如果說室內工業自動化是一片成熟的熱土，那么戶外(及半戶外)工業自動化則是一片廣闊的天地，尤其是戶外安全相關的需求及應用，仍等待著我們大力開拓。
提到戶外安全，我們不得不再次帶您領略西克傳感器在這方面的拳頭產品：

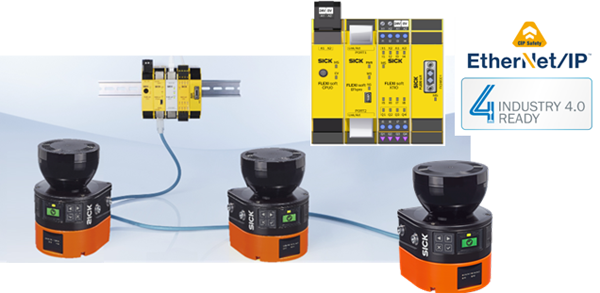

?outdoorScan3系列安全激光掃描儀

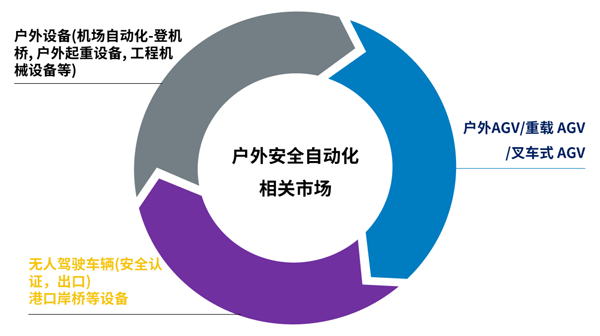

自2019年底上市以來，該系列產品有著廣泛深入的行業探索和應用。如下圖所示，為outdoorScan3相關聯的目標行業(部分應用已落地)：
對于工業傳感器而言，我們深知，應用場景的條件對于產品性能的發揮有著很大影響。有時候因為當前的技術水平或者功能原理的限制，我們也看到一些相對惡劣的工況對傳感器的應用帶來了諸多制約。這或許也是我們在傳感器領域持續開拓，永不止步的一個因素吧。
不同于室內場景，從室內到戶外，我們看到了機遇的同時，挑戰也是巨大的。環境條件有時候會超出預期，諸如戶外的陽光，雨雪，霧氣，揚塵，水汽等等，對于要求嚴苛的工業自動化流程，以及采用光學原理的安全激光掃描儀，這些因素無疑對我們的產品及系統應用帶來了更高的要求。
outdoorScan3 在室外的可用性和工作效率至關重要，對于產品本身，我們對它進行了優化，其中包括開發新的測試、仿真和驗證方法，以實現一定程度上的效率提升。
更為重要的是，基于長期的產品測試以及幾年以來的持續推廣和應用，除了產品本身的戶外基因外，我們也積累了相當?shù)膽敉鈶?yīng)用經驗。如今也更有信心直面各種戶外工況，這也是我們要向大家著重分享的outdoorScan3 配件解決方案。

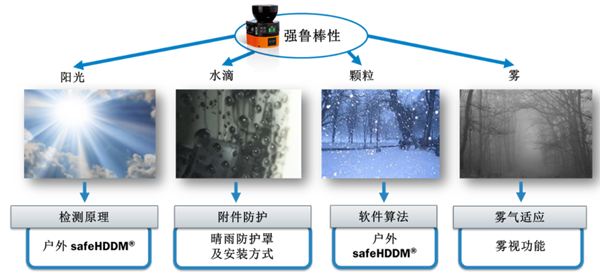

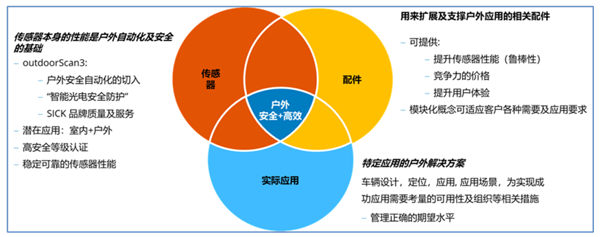

如下圖所示，為了真正讓outdoorScan3 成功應用到變化多端的戶外環境，僅僅靠傳感器本身在有些情況下會顯得力不從心。因此我們需要通盤考慮如下3個因素：傳感器-配件-應用。我們提出了針對outdoorScan3戶外應用的“三位一體”的應用理念。

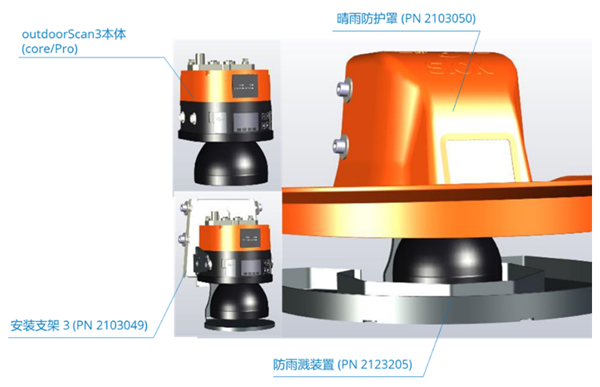

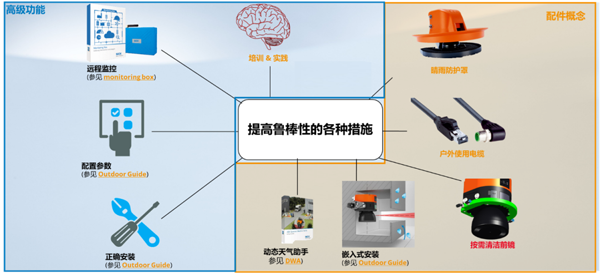

如下圖所示的配件解決方案就是其典型的實踐之一：
以下就跟大家介紹其中的防雨濺裝置和自動吹風裝置(系統)這兩個很有成效的配件解決方案。
01 防雨濺裝置
簡介

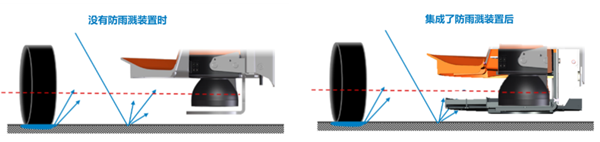

如下圖所示，防雨濺裝置是被動天氣防護體系的一個擴展模塊。一般而言，當outdoorScan3安裝高度相對較低時(例如200mm，這也是安全掃描儀檢測人腿的常規要求)。從左側圖中可以看出，在降雨的時候，僅靠單一的安裝支架或防護罩，無法阻擋雨水從地面飛濺到掃描儀鏡頭上，令鏡頭臟污，造成停機。而這種停機是我們需要規避的，如右圖所示通過增加一個與現有安裝支架相匹配的防雨濺配件并加上內襯，就能很好改善因雨水飛濺造成的誤觸發。
組成

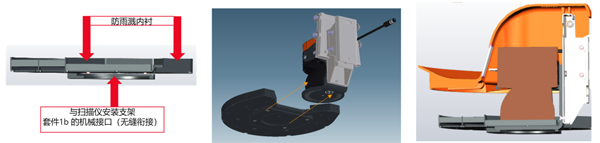

如上圖，防雨濺裝置一般安裝在光學鏡頭頂部(掃描儀倒裝時位于最底層)。主要有2個部分組成：防雨濺配件及內襯。借助安裝導槽，可直接嵌入安裝套件1b中，能夠無縫銜接現有的掃描儀安裝套件3(包含套件1b)。同時能夠兼顧相關光學狹縫要求，是戶外雨天運行的優選和必選配件。
效果

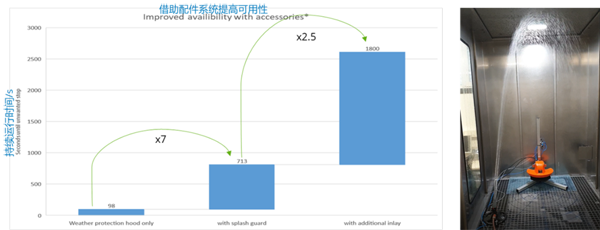

如下圖為無配套防雨濺裝置，增加部分防雨濺配件，以及增加全套防雨濺裝置后，模擬較大降雨量情形下的實際測試效果，可以看出全套防雨濺配件改善了15倍以上的可用性(數據供參考)。
02自動吹風裝置(系統)
簡介
我們了解到安全掃描儀鏡頭上的灰塵或水滴會觸發掃描儀的自我診斷系統，當覆蓋物超出閾值時會引起輸出斷開，影響產品的可用性。無論是在掃描儀上配置防護罩還是添加防雨濺裝置，都是一種被動的處理方式。那么有沒有一種能夠主動清潔掃描儀鏡頭的裝置為我所用呢?答案是肯定的!
這個就是：自動吹風裝置(及系統)，顧名思義，這種裝置能夠借助配套的控制系統自主清潔掃描儀鏡頭上的水。當然想到這個點子不難，真正能夠做到實用，進而改善生產力才是有意義的!看到下圖您應該能猜到這個小型系統已然推出，那么就讓我們一探究竟吧。
主要組成及原理

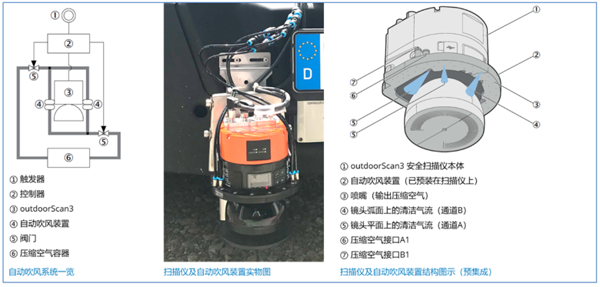

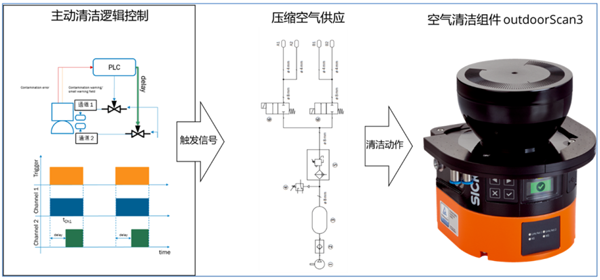

如下圖所示，該系統主要由3個部分組成：掃描以及自動吹風裝置(預集成)，壓縮空氣及氣路(典型的氣閥，管線，儲氣箱)，控制器(例如簡易PLC，安全PLC等)。
可以看出，該套配件可謂是一個小型的系統，也正是如此搭配，才能實現變被動為主動，進一步助力設備的運行效率上了。目前我們可提供單獨的預集成有吹風裝置的套裝產品，因受限于應用的差異性(例如尺寸，距離，空間位置等)，壓縮空氣及控制器目前尚無法提供標準產品，但是我們已將相關細節和要求單獨呈現在手冊中，并提供相應的經驗支持。
原理簡介
憑借一套氣動系統，利用壓縮空氣以及簡易實用的邏輯控制，通過在掃描儀鏡頭上多個經過優化的并按一定角度布置的噴嘴(總共47個)，實現2個通道的全面鏡頭清潔。(具體系統建議參照相關手冊指引，結合實際應用進行設計)
效果
不難看出，前述的2種典型配件解決方案在推動與室內應用同等安全理念和產品的前提下，進一步提升了戶外應用的高水平自動化，實現更高層級的安全+高效!當然后續我們?nèi)詫⒊掷m(xù)推出更多有亮點有價值的解決方案。
