在控制柜的配線的過程中，您是否遇到過這些課題?

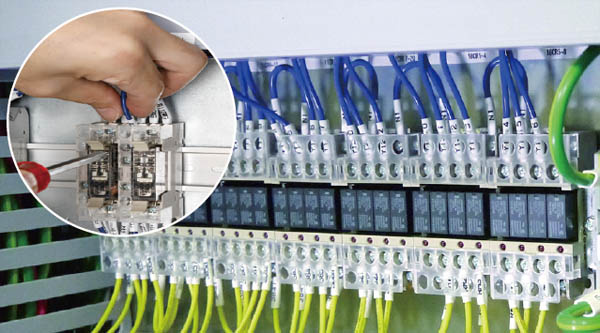

隨著控制柜的性能不斷提升，設備日益增多，螺釘端子所需的配線時間越來越長;像螺釘端子臺上下均需配線時，必須注意配線順序，作業繁雜。因此，配線和運維往往需要耗費大量的時間和精力。

鑒于控制柜安裝人員的健康負荷，歐姆龍全新發布的【纖薄型I/O繼電器G2RV-ST/G3RV-ST】蘊含著許多小巧思，確保現場操作人員可以輕松使用。

1、組裝配線時安全可靠

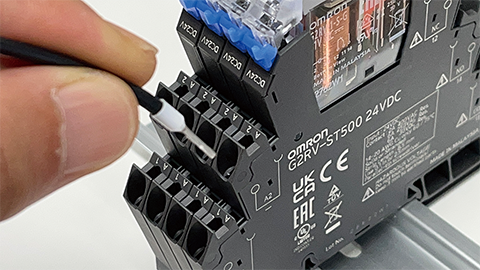

以往，工程師配線時需要擰緊螺絲，耗時耗力。Push-In Plus端子臺性能可靠、插裝方便，為您帶來猶如耳機插口的輕松使用感受。

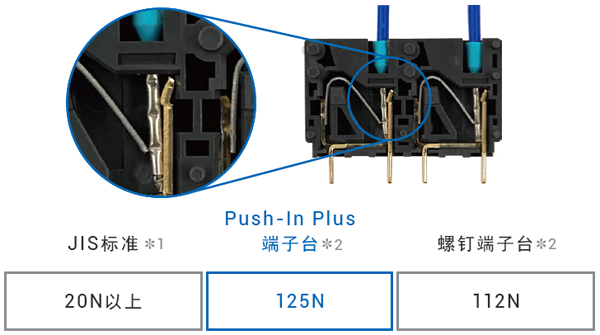

Push-In Plus端子臺保證輕松插入配線的同時，通過彈簧結構確保可靠性的防松脫端子臺。

*1. 電纜直徑AWG20、0.5mm2時

*2. 本公司實測數據

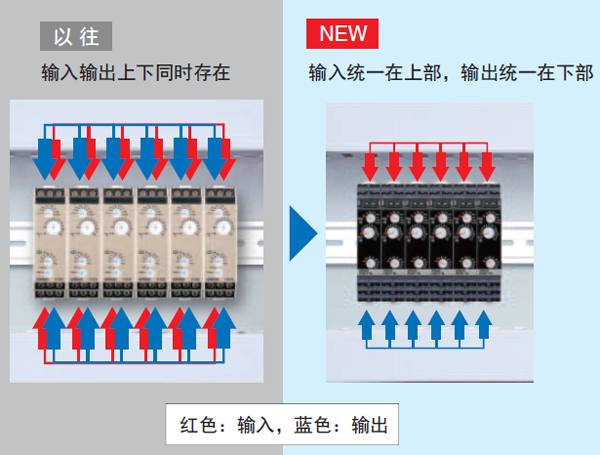

統一的配線方法和規格，提高配線速度，減少返工，為縮短交期做貢獻。

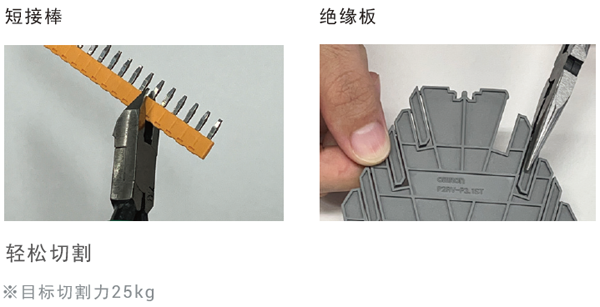

多種配件有助簡化操作，可輕松切割或拆卸短接棒和絕緣板，減輕負荷。

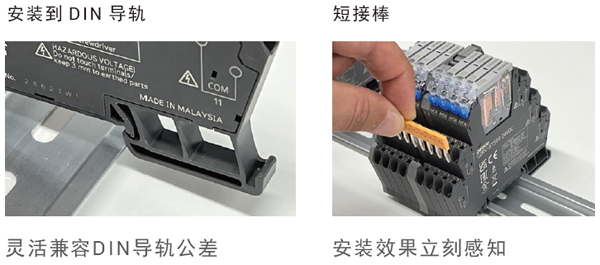

安裝到DIN導軌方便組件滑動，安裝短接棒簡化操作難度。通過提升操作反饋，改善作業評判。

2、維護作業輕松簡單

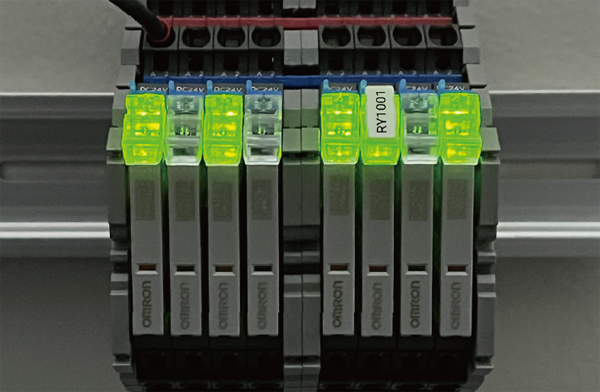

釋放桿自帶發光結構，擴大可視面積，提高正面的識別性。

* 從右起第三臺繼電器貼有標簽

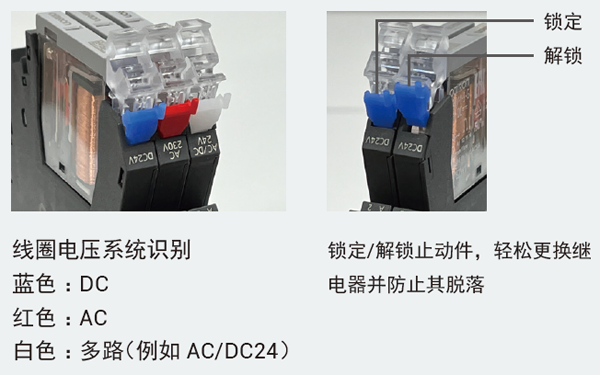

通過顏色輕松區分電壓系統，提高維護性;便于更換繼電器，即使意外碰觸釋放桿也不會輕易脫落。

在以往有觸電危險的短接棒端部安裝絕緣板，防止觸電且易于分離電壓系統。

存在觸電危險

絕緣板防止觸電

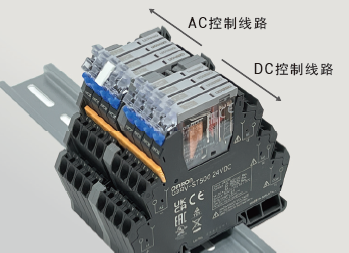

按電壓系統分組

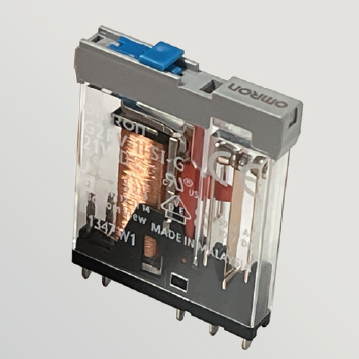

繼電器構造簡單，方便檢查和更換。

方便檢查

● 透明外殼方便檢查繼電器狀態

● 測試按鈕方便檢查回路

● 機械指示器方便辨認操作

方便更換

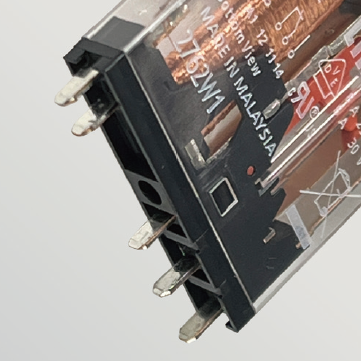

● 更換時插入端子不易彎曲

通過各種巧妙的設計，致力于簡化控制柜的安裝流程，減輕運行/維護負荷，提升運維效率!
