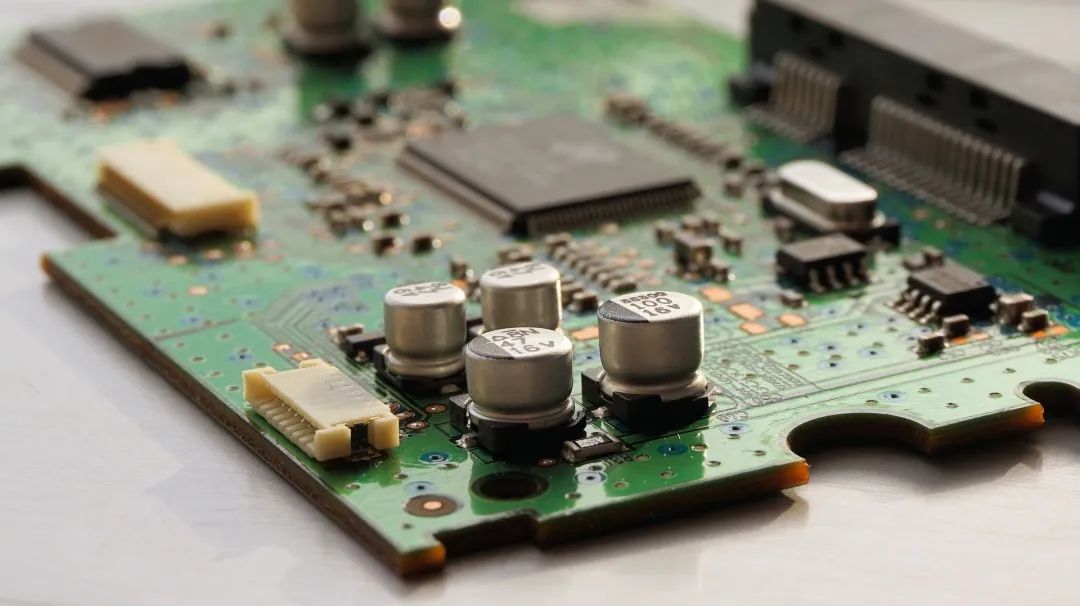

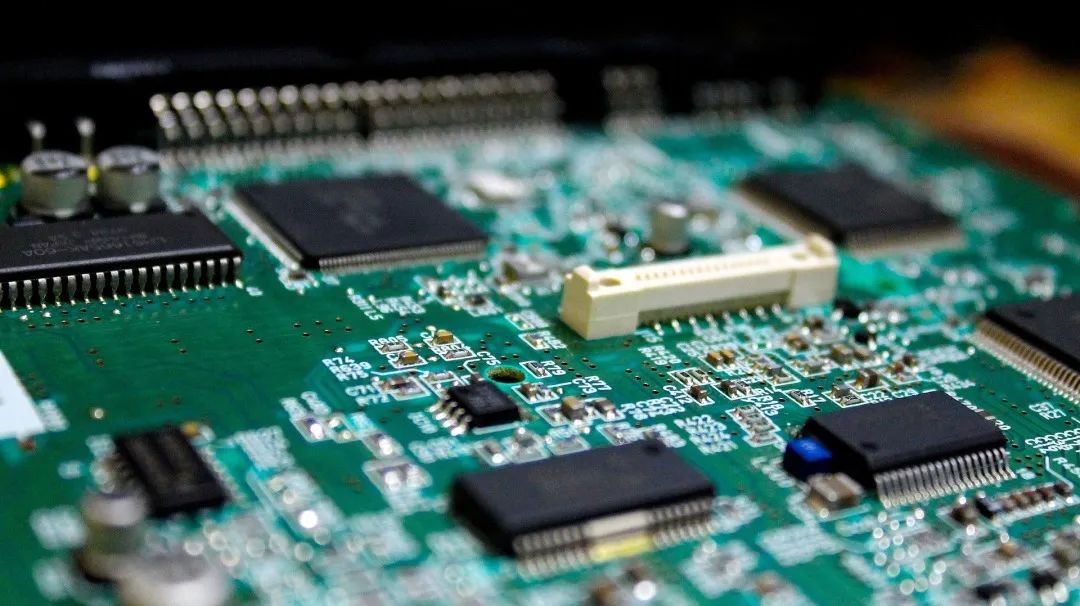

為了防止電路板生產過程中出現錯誤，Delvitech公司研發了AOI系統。AOI系統的核心組件為光學儀器，該儀器由安裝在兩側的五臺工業相機和若干光源組成。

Delvitech公司使用Basler產品及解決方案為原有的AOI系統升級了光學儀器。性能更好的相機、圖像采集卡以及搭載圖形化FPGA開發環境，幫助客戶提升系統的速度、精度和靈活性，滿足客戶的嚴格要求。

難題與挑戰

一方面，原有AOI系統中的相機已無法提供所需的成像質量和速度，需要性能更高的工業相機，以實現更高的分辨率、30 fps以上的幀速率以及高帶寬相機接口;另一方面，Delvitech公司之前使用的圖像采集卡只適用于特殊的相機，他們也正在尋找能與圖像處理系統中所有的新硬件和軟件兼容性更佳的圖像采集卡。

對整個系統而言，最重要的是可以通過更換相機和圖像采集卡來提升系統的可擴展性。

解決方案

AOI系統中的光學儀器包括頂部的相機、側面四臺相機、24個氙氣光源、四個RGB LED和一個傳感器。在升級方案中，Delvitech公司使用了配備CoaXPress接口的CMOS面陣相機作為頂部的相機，在側面安裝了四臺采用Camera Link接口的黑白Basler ace Classic CMOS面陣相機，每臺相機在400萬像素分辨率下的幀速率可達180 fps。

為了確保圖像采集卡與其他組件的兼容，Delvitech公司使用了Basler的兩款不同型號的可編程圖像采集卡。microEnable 5 marathon VCX-QP CoaXPress圖像采集卡可與頂部的相機和光源同步運作。兩個Camera Link圖像采集卡microEnable 5 marathon VCL則負責觸發置于兩側的四臺相機。

同時，Delvitech公司利用Basler的VisualApplets圖形化FPGA開發環境開發了錄制功能，用于將圖像采集卡連接到軟件中。因此，圖像采集卡可以始終在圖像傳輸早期階段就生成相同的圖像輸出格式。這意味著即使相機、圖像采集卡或相機接口發生更改，軟件依然可以繼續正常使用。

方案優勢

性能更強大的相機和完美兼容的圖像采集卡，可以顯著增加每分鐘可檢測的電路板數量

靈活替換和擴展組件

借助相關的固件，AOI系統可以輕松適應客戶新的要求

所用產品

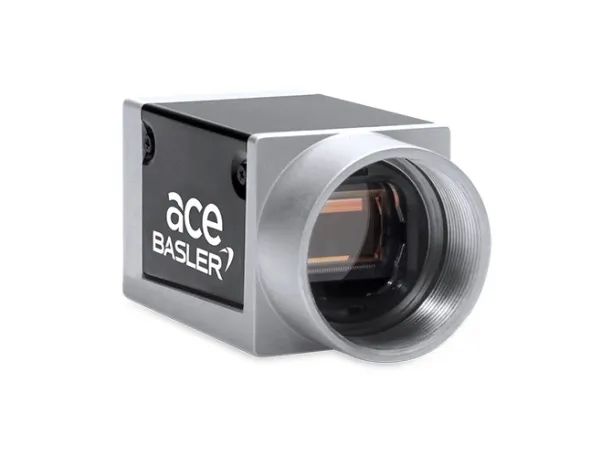

相機：ace Classic

四臺黑白Basler ace Classic相機，采用CMOS芯片和Camera Link接口。每臺相機在400萬像素分辨率下的幀速率為180fps。

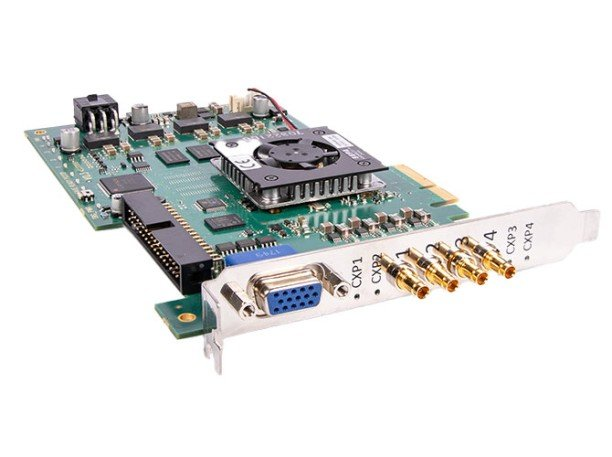

圖像采集卡：microEnable 5 marathon VCX-QP

可編程的四通道m(xù)icroEnable 5 marathon VCX-QP CoaXPress圖像采集卡，每個通道的帶寬最高可達6.25Gbit/s。

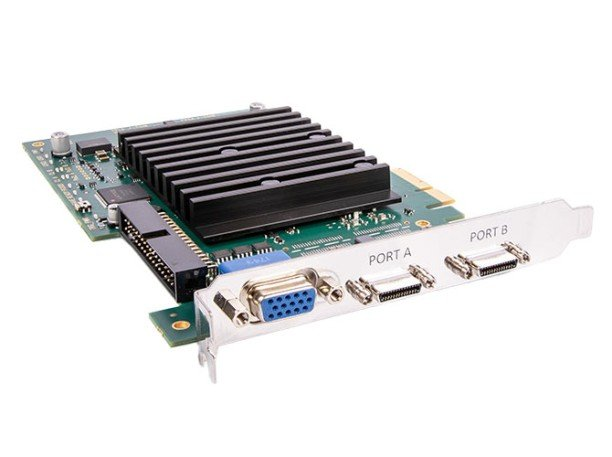

圖像采集卡：icroEnable 5 marathon VCL

兩個可編程的雙通道m(xù)icroEnable 5 marathon VCL Camera Link圖像采集卡，各自的帶寬最高可達850MB/s。

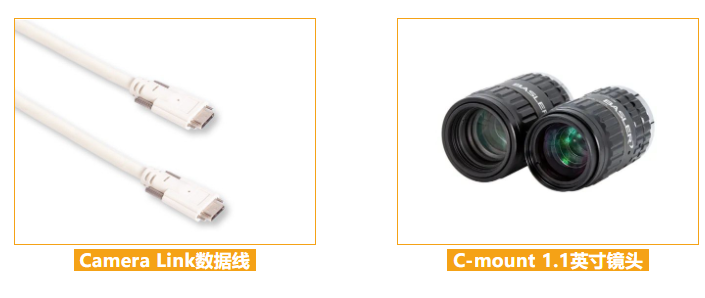

其他配件產品

（轉載）
