在設計測試系統中的開關子系統時，可以采取多種形式強化可擴展性。在解決可擴展性問題時，要考慮以下幾點:
● 搭建測試系統預計所需的時間。
● 測試系統的測試對象是否有迭代改進計劃。
● 目標測試系統將要測試多少不同的產品。
研發團隊需要通過可擴展的解決方案構建面向未來的系統，兼顧當前功能需求和未來功能需求。如果找到一個愿意并且能夠設計或修改貨架產品解決方案的測試合作伙伴，就可以滿足當前需求以及未來的功能演進，測試工程團隊就能夠得到一個隨其增長而擴展的解決方案。
隨著產品線的增長，軟件兼容性也在可擴展測試系統中愈發重要。行業標準不斷發展，軟件也需要更加適合用于驗證新的標準。先進的軟件能夠提高來自多個供應商的產品之間的互操作性(幾乎所有大型ATE系統都由多家供應商提供部分產品)。

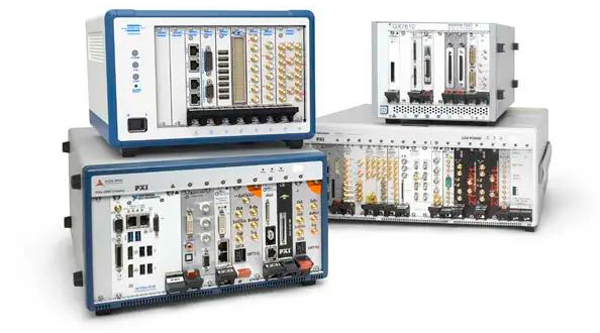

航空電子和國防領域傾向于采用PXI和LXI標準，這些解決方案的安裝方式更便捷。采用這些通用的硬件基本架構的產品，有助于測試工程師節省大量學習專有架構或特定通訊接口的時間，而通常這類專有架構或通訊接口難以隨著系統的發展而擴展。
模塊化的架構意味著工程師可以在系統中靈活地新增或去除功能模塊。工程師可以選用從半機柜寬1U高雙插槽到全機柜寬4U高 18插槽的不同插槽數量的機箱。在使用局域以太網時，工程師只需將機箱連接至以太網交換機的可用端口，就可以將其輕松添加至當前系統。
開發面向多航電平臺的標準化開關系統
面臨的挑戰：
一家大型的測試系統承包商希望開發一種新的現場測試系統，作為解決多種航空電子設備測試平臺的基礎方案。原有的大型系統采用了昂貴的專用開關系統，但無法擴展。主承包商需要開發新系統替換原有系統。
為什么選擇英國Pickering公司?
因?yàn)橛?guó)Pickering公司在開關領域享有盛譽。
解決方案:
最終的解決方案是從大型傳統系統過渡到新的基于PXI的模塊化系統。
過程:
該公司選用了多種PXI開關產品、傳感器仿真儀器和Pickering的在線電纜設計工具。
結果：
1. 提升了可靠性。
同時新系統具有與傳統開關系統相同的功能，并占用更小的空間——英國Pickering公司的商用貨架產品可以滿足要求。
2. 良好的可維護性。
最終解決方案包括一系列經過充分驗證的產品，包括通用信號和射頻開關模塊、通訊開關、LVDT傳感器模塊、PXIe混合機箱、LXI機箱以及電纜產品。
3. 實現了可擴展性。
該系統是為可擴展性而設計的。因此，當該公司后續需要添加額外的開關模塊，但沒有足夠的機架空間時，這套系統可以通過直接添加1U LXI機箱來容納額外的開關模塊，從而滿足擴展需求。
