隨著我國國民經濟的迅速發展及國內各項建設的迫切需要，對高檔數控機床的需求越來越大。數控機床的運用能夠直接體現出國家制造業的水平，而五軸聯動數控機床是一種高科技、高精密度，專門用于加工復雜曲面的機床，工件一次裝夾就可以完成多面體的復雜加工，還可以在五軸聯動高檔數控系統的加持下，對復雜的空間曲面進行高精度加工，廣泛應用于航空航天、精密器械、高精醫療等制造行業。

由于五軸聯動數控機床價格昂貴，依靠人工來完成此類高端復雜的整個加工過程，不僅效率低而且容易導致錯誤的發生。?？怂箍倒I(yè)軟件旗下EDGECAM軟件易學易用、智能化生成加工刀路，模塊化、靈活的工藝解決方案等等強大的功能，保證用戶在復雜的加工過程中最大限度的安全和可靠，讓您時刻保持競爭優勢。

本文為大家講解的是在五軸聯動數控機床之立式五軸銑削后處理定制，立式三軸、立式四軸加工中心后處理的定制方法已經為各位粉絲提供了定制方法，本文增加了搖籃式雙旋轉工作臺，這種工作可實現正交雙轉臺以及非正交雙轉臺的后處理定制。

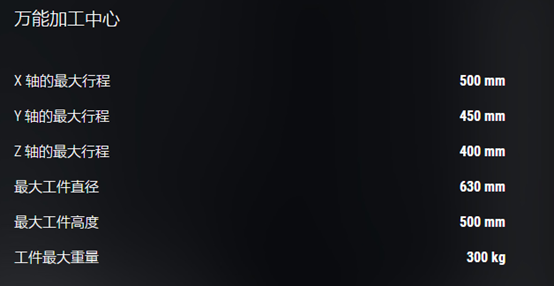

材料準備內容：機床模型、雙旋轉工作臺、機床結構及行程、數控系統類型，數控代碼樣式等材料，本文以大家比較常見的DMU50設備西門子系統為例。

軟件：EDGECAM

接下來就為大家簡單講解一下在EDGECAM軟件中如何實現復雜的立式五軸銑削后處理定制，感興趣的粉絲請隨時來電來函。

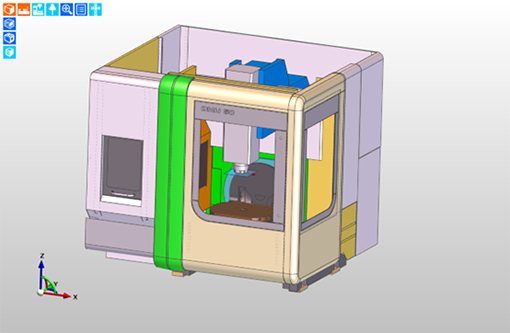

? 打開立式五軸DMU50機床模型，設定模型刀具裝載坐標

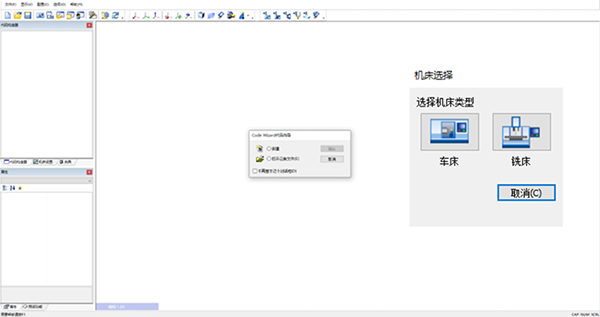

? 打開EDGECAM軟件管理器中“代碼向?qū)А?，啟動后處理定制界面，點擊“新建”按鈕，選擇機床類型“銑床”

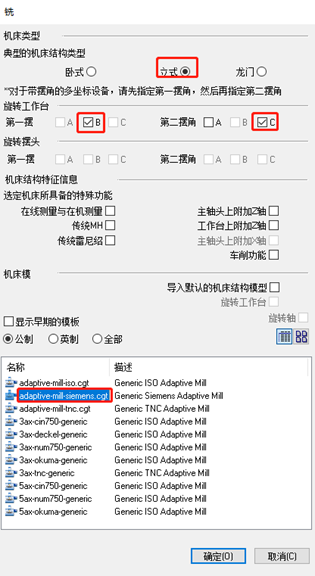

? 選擇機床類型“立式”，第一旋轉軸“B”軸，第二擺角“C”軸，從豐富的系統模板中選擇“SIEMENS”系統，點擊確定。

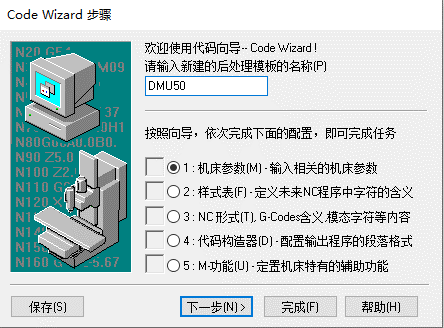

? 根據系統具體需求可以單獨設定“機床參數”、“NC樣式表”、“NC形式”、“M功能代碼”等參數，點擊“完成”。

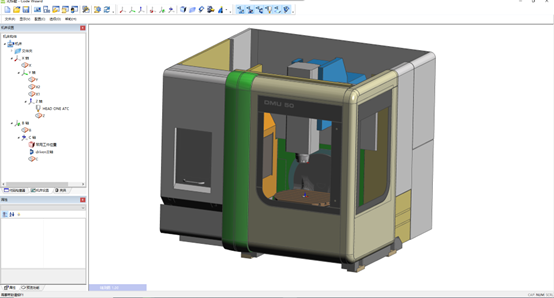

? 從軟件界面中框選機床模型，右鍵“輸出模型”，再Code Wizard中選擇“機床設置“，導入機床模型到后處理界面，設定工作臺常用工件位置、旋轉工件位置，根據運動結構關系把模型拖動到各個軸下即可實現機床運動仿真。

? 單擊保存后處理文件，選擇“編譯“按鈕即可完成整個機床運動仿真和后處理定制。

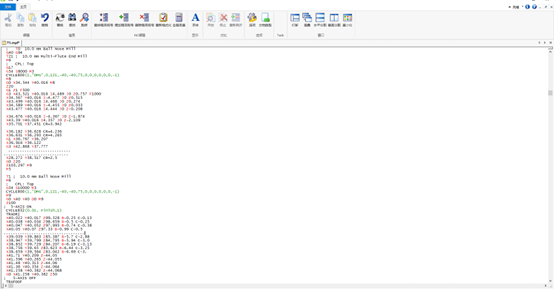

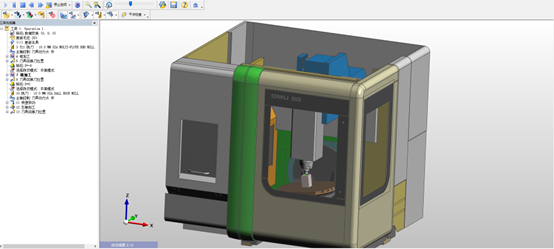

? 機床運動仿真驗證及程序輸出，機床運動仿真支持檢查編程參數F進給、S轉速超程報警等關鍵參數。

根據機床系統不同，參數代碼不同還需個別參數的調整。
