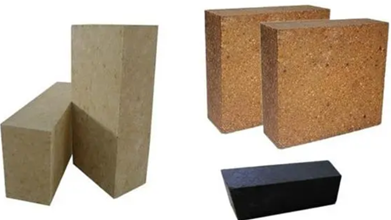

耐火磚是一種定型耐火材料，主要由鋁礬土或其他氧化物含量較高的原料經成型和煅燒而成。它具有高熱震穩定性和耐火度在1770°以上的特點，因此在高溫窯爐，鐵路高架橋梁，冶金行業，玻璃行業，化工行業中發揮著重要作用。
作為關鍵耐火材料，在高溫和惡劣環境下承受著巨大的壓力和磨損，因此其質量的可靠性尤為重要!然而傳統的人工檢測存在一些弊端，工作量大且容易造成漏檢。因此自動化的3D視覺檢測技術已成為耐火磚行業的一項重要趨勢。
SICK深耕3D視覺傳感器技術多年，并為耐火磚尺寸檢測提供專門的解決方案，通過對耐火磚進行三維成像和測量，可以快速有效地獲取耐火磚的尺寸數據。
客戶痛點

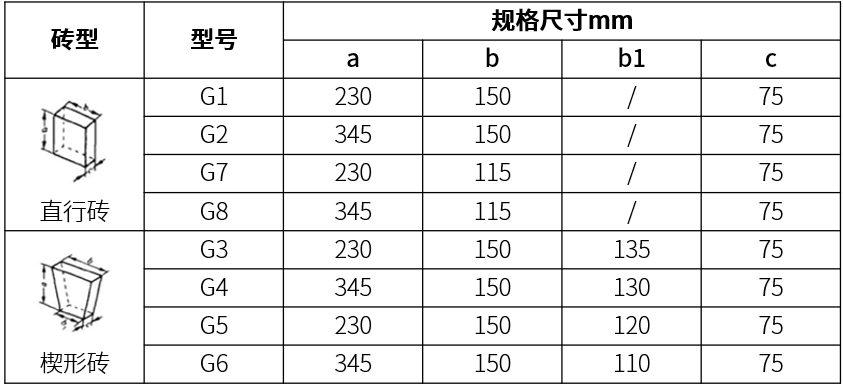

耐火磚種類繁多，為了適配多種不同規格的磚型，檢測系統需要更高的柔性化。
不同的工藝對應的磚塊色澤、表面特性也不同，對于不同的耐火磚相機成像質量要高。
在線檢測耐火磚的尺寸和缺陷，既需要高精度高速度的相機硬件，同時也需要靈活強大的算法平臺，軟硬合一才能滿足應用的需求。
解決方案
Trispector 1030+Easy Ranger+工控機(SICK提供完整解決方案)

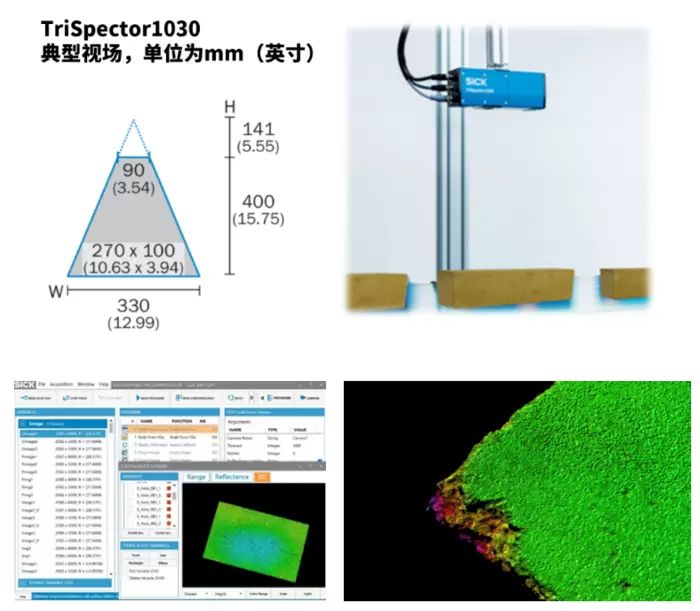

相機選用 Trispector 1030，外觀緊湊小巧，易于集成到設備中，防護等級IP67，面對高溫高熱的場景也可以穩定的運行。
算法平臺，SICK自主開發的圖像處理平臺Easy Ranger提供強大的算法庫可以實現多種檢測需求，還可靈活拓展，進行定制。
配置工控機運行視覺檢測軟件，通訊方式靈活，支持 TCP/IP，也可以直接讀寫客戶 PLC DB塊，軟硬結合保證系統的穩定性。
精度：長寬高，平面度等尺寸檢測精度可以達到±0.2mm，檢測磚坯的缺陷> 3*3*3mm3。
方案優勢
自動適配多種標磚和普磚，不限制磚型數量，大大降低用戶配置時間，滿足設備柔性化生產的需求。
更豐富，人性化的用戶界面，軟件可以實時顯示耐火磚的3D效果圖，統計查詢測量數據，修改系統參數，和其他上位機系統交互。
可擴展性強，可維護性高，針對用戶新的檢測需求可以靈活快速的調整圖像處理算法，滿足應用需求，軟件其他功能也可以快速定制。
往期案例

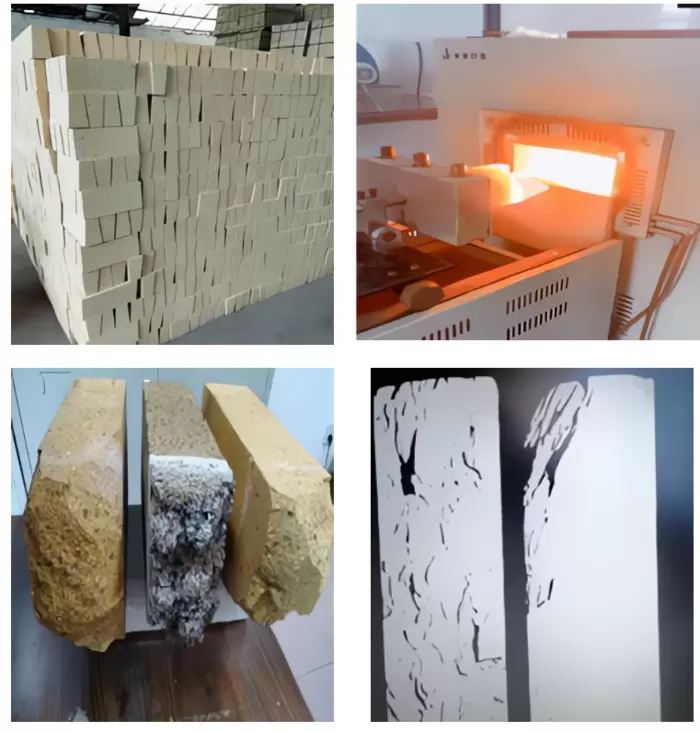

項目一：耐火磚極溫表面檢測
項目需求
檢測耐火磚端面情況。
工作流程
1. 抓料入爐1500度極溫20-30min ;
2. 水冷5-10min ;
3. 3D相機檢測端面情況，判斷耐火磚熱震穩定度。
相機檢測內容
檢測端面1-2mm級別崩裂 ，變形，破損，掉渣等表面情況。
解決方案及優勢
1. SICK 3D Trispector1030相機，高度，平整度精度可0.1mm以內;
2. 外殼防護等級IP67,產品牢固，成功克服惡劣環境;
3. Trispector相機性價比高，采圖效果滿足客戶要求，匹配客戶成本要求。

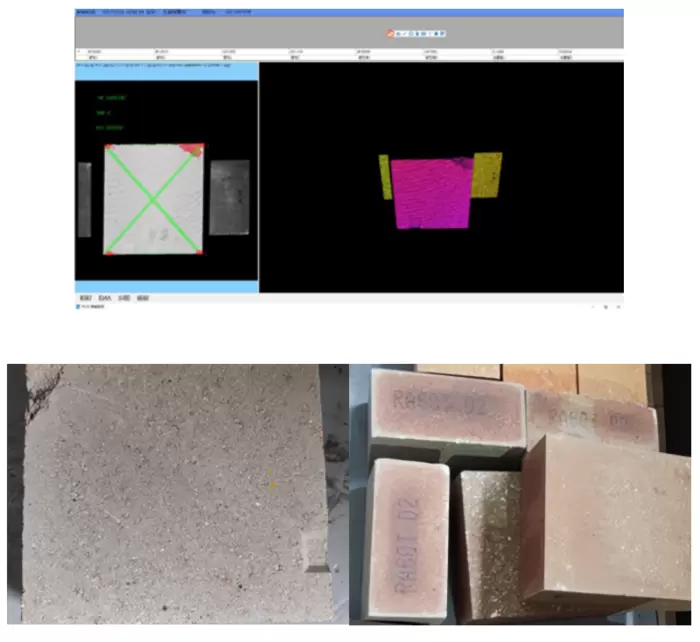

項目二：燒成磚表面缺陷和平整度檢測
項目需求
檢測內容：左側高度高于右側高度，要求測量兩邊的高度，平整度、缺角的尺寸
解決方案
1. SICK 3D Trispector1030相機，高度，平整度精度可0.1mm以內
2. 可適配不同種耐火磚材料，高鋁，鎂制，炭制等不同材料

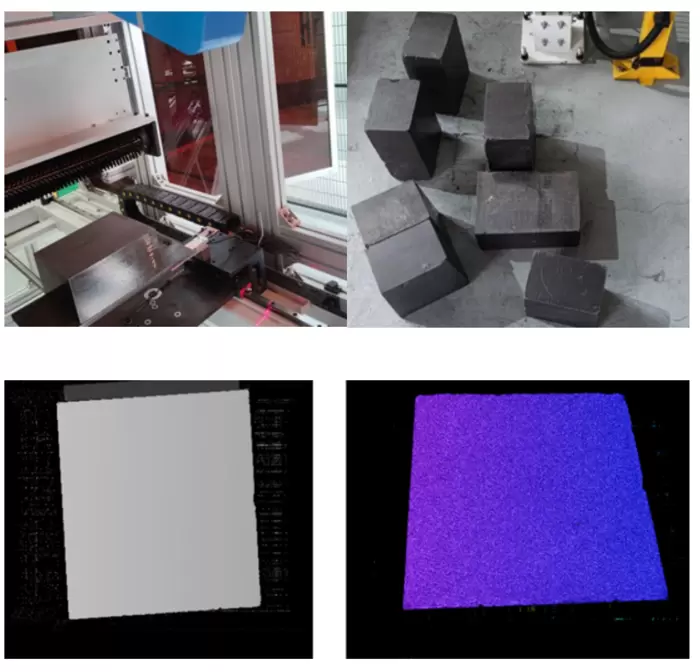

項目三：鎂碳磚體積和平整度檢測
項目需求
所測量的鎂炭磚主要測試內容包括高度和寬度及平整度。
解決方案

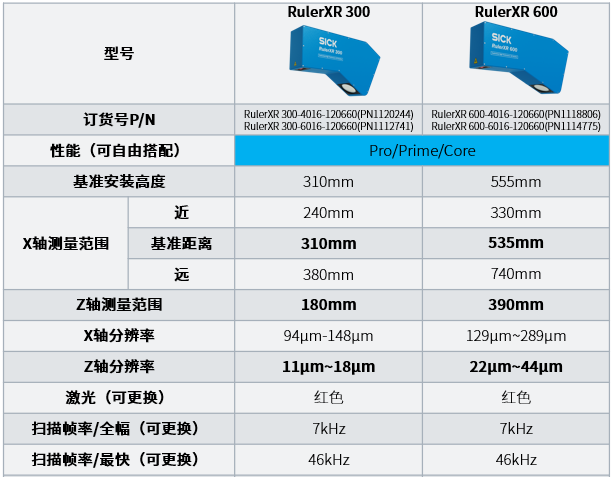

1. SICK 3D RulerXR600相機，可實現高精度測量;
2. 高度重復精度在0.05以內，平整度重復精度0.03以內。
SICK優勢
可以實現高速度測量，最高可達46kHz。
可以提供完整的3D視覺檢測方案，配合強大的EasyRanger軟件可以快速實現客戶要求。
提供定制化的3D相機，合理地設計結構、選擇激光，滿足不同視野和材質的檢測需求。
具有豐富的現場實施經驗，可幫助用戶縮短開發和實施時間，提高生產效率和產品質量。
在耐火磚行業的質量監控中，3D檢測技術為生產廠商提供了正確、高效的解決方案，將推動耐火材料行業邁向更高水平的質量控制和生產優化。
