用螺釘代替焊接，用鋁代替鋼!
這是 item 的兩位創始人 Gerrit Pies 和 Wolfgang Rixen 先生獨具創新的想法。正是這一突破性的想法在 1980 年開始了 item 鋁型材模塊化裝配組件系統的成功之路。與鋼材相比，鋁型材最大的優勢是重量輕、穩定性高，并且可借助創新型緊固技術實現快速組裝，此外它還能節約成本并具有無可比擬的靈活性。
目前， item 擁有 4500 多種零部件，它們皆具上述優勢，并且彼此間能相互兼容——我們的各大產品系列還在不斷擴展中。而且，陽極化的鋁型材還有傾斜的槽軌側面。當我們在槽軌中使用緊固件時，槽軌側面會在彈性范圍內壓緊緊固件，從而產生額外的預緊力，確保緊固件更加牢固。如果機器底座產生振動，這將是一個巨大的優勢。如今, item 模塊化型材技術已被世界各地的工程師廣泛應用于各種工程項目，既有簡單的框架，也有復雜的全自動生產線。
但是，鋁型材究竟有哪些類型?它們之間又有什么區別?每一種鋁型材在使用時又要滿足哪些要求?本文將為初次接觸 item 鋁型材的用戶一一解答。除了 “傳統” 的鋁型材，即結構型材之外，我們還有其它類型的鋁型材，包括 X 系列和 D30 型材精益管系統中的型材精益管。此外還有型材 KH 系列，它采用復合材料替代金屬材料，是具有可持續性的鋁型材替代方案，它也可以用于 EMC (電磁兼容性) 應用。
區別概覽：鋁型材類型及其主要特性

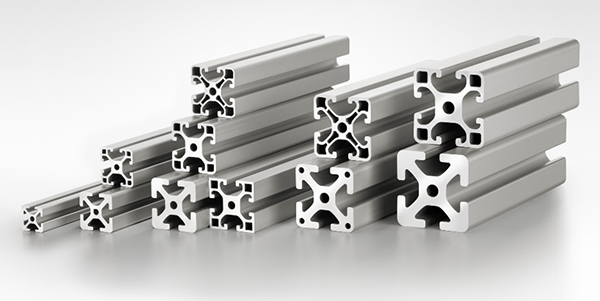

傳統的鋁型材—— item 結構型材可分為五種不同的類型( item 稱之為五個系列): 5 系列、 6 系列、 8 系列、 10 系列 和 12 系列。這些不同類型的鋁型材可以滿足不同的用戶需求。它們通過三個幾何特性對應不同的用戶需求，具體區別如下：
● 模塊化型材尺寸：每個系列都基于外部尺寸為 20、 30、 40、 50 或 60 毫米的方形型材，并且四個側面都有連續的槽軌。
● 槽軌尺寸：槽軌的尺寸和承載能力隨著模塊化型材尺寸的增大而增大。大多數的型材連接件都固定在槽軌中。此外，槽軌還可用作面板元件的緊固點。

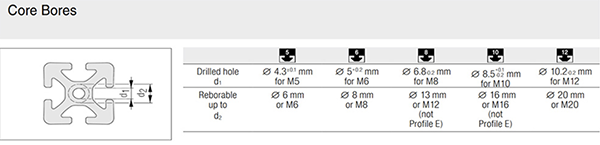

● 中心孔直徑：在鋁型材的端面，中心孔可作為穩定的緊固點，作為后續攻螺紋的基礎。
除此之外，同一個產品系列也有不同的設計規格：標準型、輕型和經濟型?！皹?biāo)準型” 顧名思義，采用標準尺寸?！拜p型” 采用穩定的輕型結構，而 “經濟型” 則采用材料優化型設計。在后兩種設計規格中，型材的最大拉伸負載會有所降低。item 在線目錄中提供了一個特別實用的功能——每一種鋁型材都有型材撓曲度計算器。

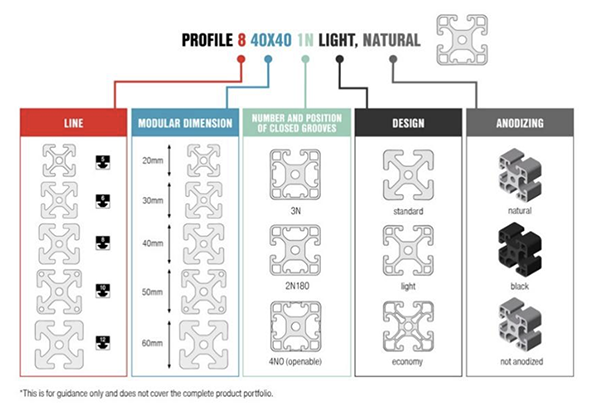

需要特別注意的是，并非所有的鋁型材都有上述三種設計規格。事實上，在 item 在線目錄中，所有的鋁型材都以一定的方式進行描述，比如：型材 8 系列 40x40 1N 輕型， 氧化銀白。這些描述的含義如圖所示：
01、適用于精密工作的緊湊型鋁型材: 5 系列
5 系列鋁型材的模塊化型材尺寸為 20 毫米，是各種重量優化型結構的理想選擇。5 系列型材可用來創建靈活穩定的精細化應用。這類型材的外部尺寸較小，特別適合節省空間的緊湊型夾具、蓋板和搬運設備。此外，它們的材料用量少，有利于保護資源。5 系列鋁型材分開口式槽軌和封閉式槽軌兩種。封閉式槽軌可防止槽軌內積聚灰塵。

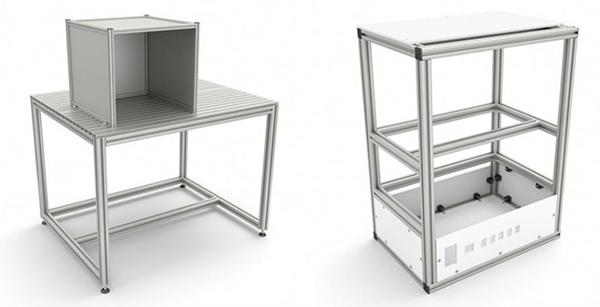

* 5 系列鋁型材可用來搭建實驗室工作臺護罩 (左上，工作臺由 8 系列型材搭建而成) 或控制裝置測試站 (右)。
02、輕型型材的替代方案: 6 系列
6 系列型材的模塊化型材尺寸為 30 毫米，是各種重量優化型結構的理想選擇。使用這些鋁型材時，我們可以根據手頭的工作輕松地調整材料的用量，并且創建的結構纖細而牢固。6 系列型材也分開口式槽軌和封閉式槽軌兩種。封閉式槽軌易于清潔，并且外觀優雅。6 系列型材可用來創建整潔的功能性展臺、工作臺和護罩。

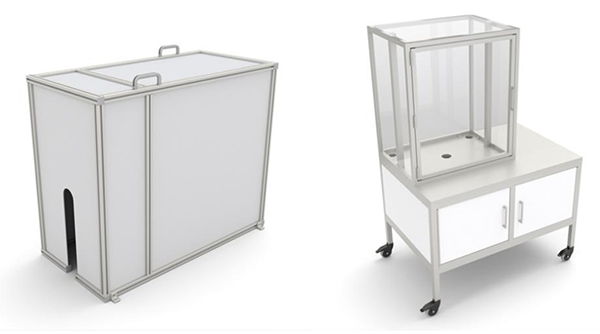

* 6 系列：這種鋁型材可用來創建電機護罩 (左) 或?qū)嶒?yàn)室推車 (右)。
03、具有通用性和堅固性的“全能選手”: 8 系列
8 系列型材的模塊化型材尺寸為 40 毫米，它是 item 鋁型材中全球使用最廣的一個系列。8 系列型材功能強大，是各種尺寸的機器和系統的最佳選擇。它采用獨特的設計，具有重量輕和堅固耐用的特點，而且它用途廣泛，使用壽命也很長。這種堅固的鋁型材可用來搭建具有最佳承載能力的結構，它也分開口式槽軌和封閉式槽軌兩種。帶封閉式槽軌的型材易于清潔，并且可以與傳統的型材搭配使用。比如 X 系列 (下期將詳細介紹) 就可以使用 8 系列型材的槽軌。

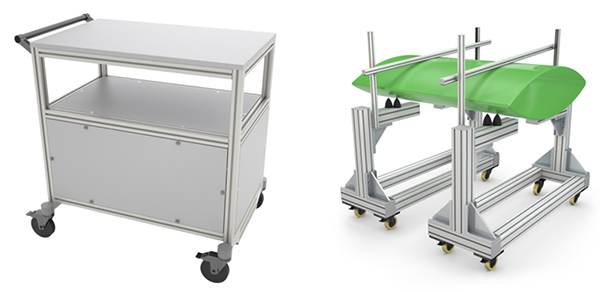

* 這種堅固的車間推車 (左) 和重型工件托架 (右) 就是采用 8 系列型材搭建而成。
