圖爾克采用siineos操作系統的IM18-CCM60將軟硬件組合成高效的即插即用式智能控制柜監測解決方案，不僅簡單易用、操作直觀，而且可以隨時擴展

任何想要高效監測控制柜氣候的人都能從圖爾克的CCM系列(CCM表示控制柜監測)中找到用于DIN導軌的全面控制柜監視器。這些設備可通過集成的傳感器自動檢測溫度、濕度和柜門關閉狀態，并有多種性能等級可選，包括從易于改造的IM12-CCM到面向OEM的具備IIoT功能的Linux解決方案，其中后者可通過以太網無縫集成到用戶的自動化網絡中。圖爾克的IM18-CCM60是該系列產品的新成員，采用基于應用程序的操作理念，其在云端時的功能與其作為獨立系統時一樣強大。這通過位于Chemnitz的數字化專家in.hub專門設計的siineos操作系統實現。

設計師和設備工程師關注控制柜的溫度監測并不只是因?yàn)榭沙掷m(xù)發展和生產效率一直是熱門話題。溫度、空氣濕度以及控制柜的安全性是幾乎在任何工廠概念中都起著重要作用的變量。其中，控制柜中溫度上升或異常尤其會導致功率損失甚至是個別設備的失效。如果控制柜組件的布置導致出現熱點或幾乎沒有冷風流經，則同時會產生嚴重風險：精密測量設備在某些情況下可能會失去其精度，組件使用壽命可能會縮短，在最壞情況下還可能永久失效?？刂破鞯葟?fù)雜系統尤其易受熱量影響。大多數PLC的最高溫度是55 °C，這只比許多控制柜“舒適溫度”高15 °C。除了溫度和濕度外，可靠且可追溯的防止非法訪問也在許多應用中發揮重要作用，尤其是在供能和供水等所謂的“關鍵基礎設施”(CRITIS)中。

通過控制柜監測盡早檢測異常

然而，甚至在采用理想拓?fù)浣Y(jié)構或使用空調系統進行通風時，長期對控制柜氣候條件進行電子監測也很有意義。這可實現盡早檢測到異常并避免發生故障，尤其是當設備位于安裝位置偏遠的控制箱中。這適用于天氣屬于外部因素的室外區域。

圖爾克多年來一直提供CCM系列，作為易于改造的狀態監測系統。CCM縮寫指的是“控制柜狀態監測”，即該緊湊型DIN導軌設備的核心任務。其共有3個內部傳感器，分別用于監測溫度、濕度和柜門距離。根據型號不同，也可以處理來自外部傳感器的數據。圖爾克的控制柜監視器簡單易用的控制功能尤其讓人印象深刻。它們可通過測量與柜門的距離自動檢測任何柜門開角。這些設備使得每個控制柜都適合在關鍵基礎設施中使用，而無需任何重大的支出。另外，該DIN導軌設備對柜門關閉狀態的監測相比門觸點開關也更加可靠且防篡改，并且復雜度遠低于滾輪開關。

CCM控制柜監視器記錄的狀態數據允許進行預見性維護

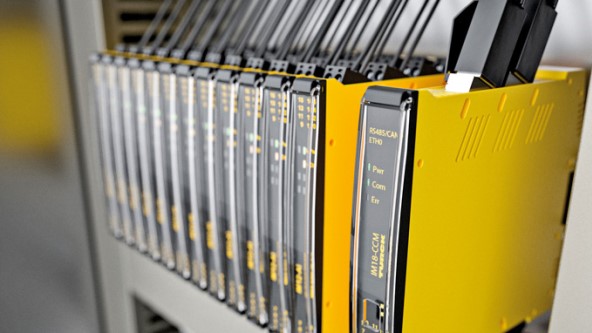

IM18-CCM通過以太網將測量值傳輸至IT網絡，然后甚至可以對其進行遠程預處理

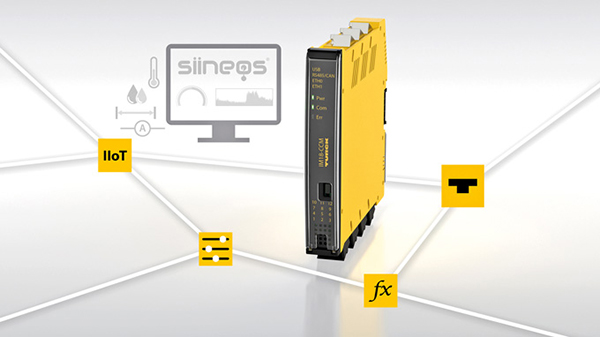

專為該平臺開發的siineos操作系統保證了易用性和高性能

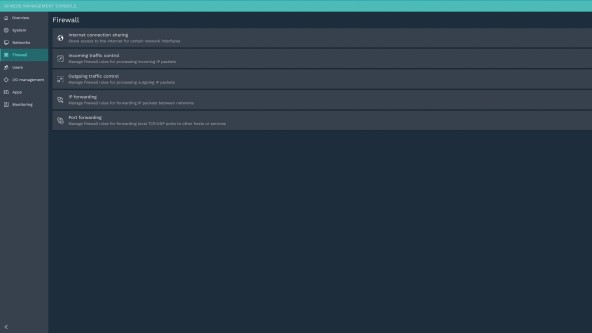

集成的防火墻保證與IT世界的安全通信

氣候一覽無余：測量曲線的圖形化顯示方便進行快速概覽

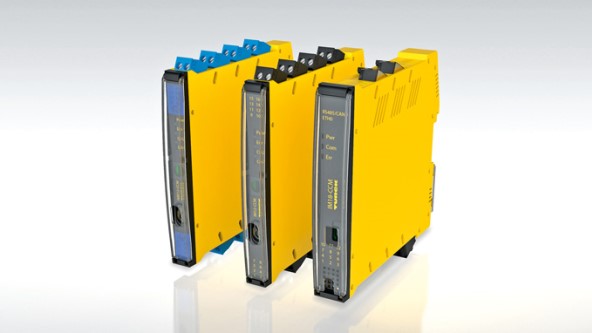

IM-CCM(IMX12、IM12、IM18)控制柜保護模塊為最終用戶和OEM提供了狀態監測解決方案

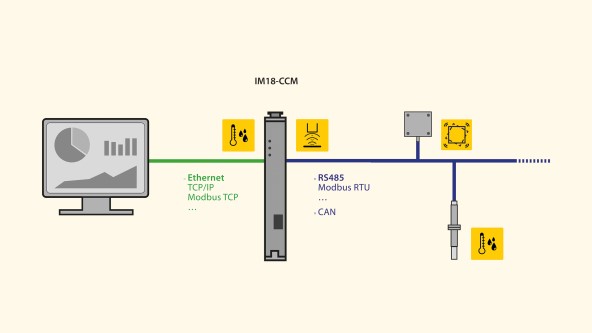

IM18-CCM可連接外部傳感器并通過以太網將測量值傳輸至更高層級的系統

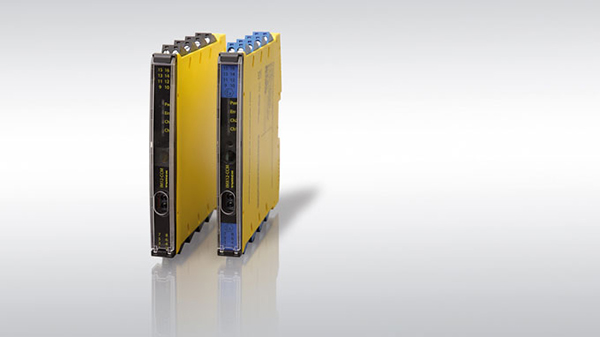

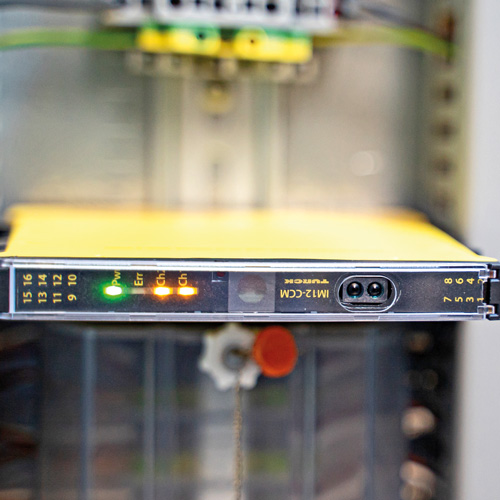

帶開關觸點和IO-Link的IM(x)12-CCM

CCM系列的第一個控制柜監視器是IM12-CCM和IMX12-CCM型號(帶防爆認證)。這些緊湊型設備可以直接扣裝在DIN導軌上，并精確地在超出或低于預定義值時發送信號，例如當設備過熱、控制柜結露或柜門打開時。IM12-CCM配有帶時間戳的內部數據記錄儀，可存儲長達兩年的數據，從而使用戶也能檢測長期的蠕變并相應糾正。2個控制柜保護模塊可以通過接口按主從模式運行，以在控制柜的兩個點同步監測正確的柜門關閉和其他限值。其中，主站處理從站的數據并將信號發送到控制器。標準的IM12-CCM配有2個開關觸點和1個IO-Link接口?？焖偈窘棠Ｊ绞褂脩裟茌p松在現場設置閾值。另外，也可通過IO-Link或PACTware等FDT框架來設置參數。

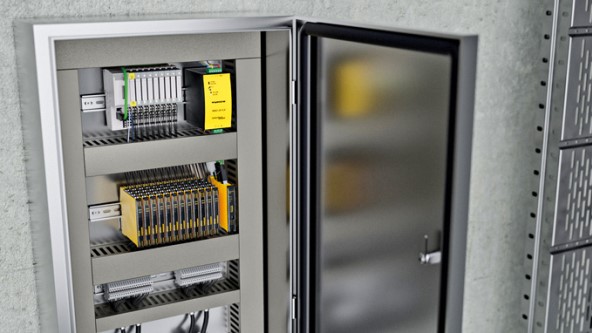

緊湊的控制柜確保了高度的信息安全性

為了監測對控制柜的訪問并關注溫度值，分布式系統運營商e-netz Südhessen AG使用圖爾克的緊湊型控制柜保護模塊

IM18-CCM：連接工廠層級和IT世界

繼成熟的IM12系列設備之后，圖爾克又推出了IM18-CCM，成功建立了與IIoT的聯系。該設備不僅可以在現場顯示控制柜的狀態監測，還能將數據發送到IT世界。該超薄的18 mm設備可通過兩個獨立的以太網接口將傳感器的測量值發送到更高層級的系統，并最終可發送至云端，從而讓維護人員能夠隨時通過移動終端訪問實際的氣候數據。因此，運營層級與IT基礎設施之間的界限正在逐漸消失。用戶將可以在其辦公桌上分析工廠車間的數據。

然而，這不僅為設備制造商和用戶提供了數據輸出方面的更多可能性，還為收集測量值提供了更多的可能性。除了3個已安裝的傳感器外，RS485接口(Modbus RTU或CAN)還可實現在必要時將振動傳感器等外部設備連接至IM18-CCM。例如，為了獲得控制柜的理想溫度圖像，可以將多個溫度傳感器部署到不同位置。即使在大型控制柜中，3個溫度傳感器的數據也通常足以獲得準確的整體圖像。附加接口則允許連接IM18-CCM51等其他設備，從而對高達600 A的12個交流通道進行電流測量。IM18-CCM模塊的數據傳輸和電源供應通過背板實施。

用于狀態監測的IIoT

IM18-CCM系列是一個用于狀態監測和其他IT應用的強大IIoT平臺。其中，采用Debian Linux操作系統的IM18-CCM40和IM18-CCM50型號主要為OEM應用而設計。它們具有按照其自己的結構來精確調整系統的選項，能夠創造定制的客戶解決方案。這使得編程人員能將特定的程序輸入設備，例如用于檢測露點或允許在夏季開始時溫度自然上升。某些用戶可能希望上傳自己的云連接器，這樣趨勢的可視化或警報的發送就可以在更高層級的系統中進行。憑借兩個獨立的以太網接口，IM18-CCM可以毫不費力地連接OT和IT世界。該設備使用TCP/IP、Modbus TCP和HTTP通信協議。其他基于以太網的協議也可以在以后隨時安裝。

作為靈活、開放且價格實惠的狀態監測解決方案，IM18-CCM40尤其是簡單應用場景的首選設備。IM18-CCM50則帶有額外的數字量和模擬量輸入以及更大的工作內存，能覆蓋除此之外的所有需求。

焊膏儲存的氣候監測

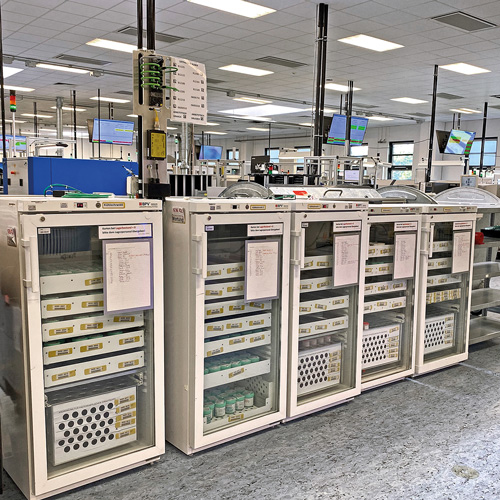

圖爾克Beierfeld正在使用公司自己的監控系統(通過圖爾克云解決方案使用IM18-CCM50控制柜保護模塊、CMTH狀態監測傳感器和數據操作面板)來監測錫膏儲存的環境氣候條件

IM18-CCM60：即插即用的智能狀態監測解決方案

圖爾克現提供IM18-CCM60，作為其控制柜系列顯示器中的另一個型號，無需任何編程即可提供CCM50平臺的功能。新型號配備了siineos IIoT操作系統，該系統由in.hub的數字化專家專門為CCM平臺開發。IM18-CCM60將硬件和軟件結合為一個易于在任何地方使用的智能即插即用解決方案。它操作直觀，可以隨時通過MQTT或OPC UA集成到更高級別的系統中——從自主的獨立系統到具有云集成的廣泛狀態監測解決方案。

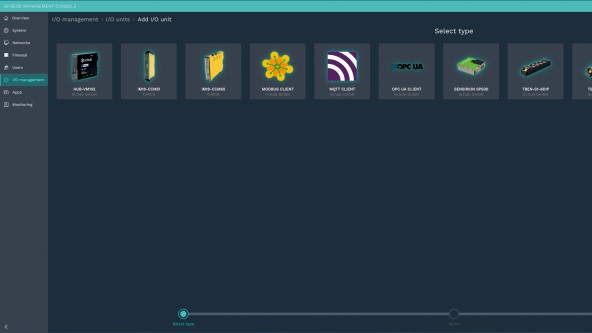

IM18-CCM60使用戶能夠通過基于瀏覽器的圖形界面直觀地執行所有配置和參數化，從而高效地解決狀態監測任務。還可以使用PuTTY等終端用戶界面來編寫自己的應用程序。集成在siineos中的InCore框架提供了廣泛的現成組件，可輕松操作集成接口和傳感器以及所有標準網絡和工業協議。

除了現有的應用程序，你還可以創建自己的程序和應用程序，或者像在智能手機上一樣加載它們?；诰W(wǎng)絡向?qū)гO(shè)置，即使以前沒有任何知識的用戶也可以毫無問題地操作IM18-CCM60。輕松訪問溫度、濕度和門的距離的內部參數，以及各種接口的參數化設置，而不需要編程知識。通過集成的OpenVPN客戶端，IM18-CCM60可以建立與現場IT的安全連接，并能夠遠程訪問設備以及可選擇地連接機器。

從PoC到云服務集成

由于IM18-CCM60無需任何強制的云或服務賬戶，用戶可輕松地離線執行測試或概念驗證。記錄的測量數據仍保留在設備上，且用戶仍可以訪問所有可用功能，例如數據庫系統或圖形化操作面板(Grafana)。然后，設備可直接通過以太網或USB進行評估。這樣，測試設施可以在早期識別錯誤源和潛在節省。如果需要，安裝也可以隨時集成在真實生產環境中的大型狀態監測解決方案中，無論是本地IT基礎設施還是基于云的系統。
