1.IEEE802.1 CB協議
Frame Replication and Elimination for Reliability(FRER)是IEEE 802.1CB協議的一個重要特性，旨在增強以太網網絡的可靠性。FRER利用幀復制和消除技術提供冗余保護和從連接故障中快速恢復。
FRER-IEEE 802.1CB協議的應用場景：
高可靠性要求：在電力系統自動化、智能交通系統或工業控制系統等關鍵網絡應用中，高可靠性和容錯性是必不可少的。FRER提供冗余路徑和幀復制機制，即使在連接失敗的情況下也能確保持續可用的網絡通信。
連接停機時間最小化：連接失敗會導致網絡中斷和數據丟失。通過利用FRER，可以通過替代路徑復制和傳輸冗余幀，從而確保數據的完整性和可靠性。這最大限度地減少了連接失敗的影響并加快了恢復時間。
無縫冗余切換：FRER提供快速的故障檢測和恢復能力，能夠在連接失敗時自動切換到備選路徑或端口。這種無縫的冗余切換確保了網絡服務的連續性和可靠性。
支持高帶寬應用：某些網絡應用需要高帶寬和實時性能，例如高清視頻流、實時數據采集或虛擬現實。 FRER 可以提供冗余和故障恢復功能，即使在連接失敗期間也能確保這些高帶寬應用程序不間斷和高質量的數據傳輸。
2. 技術簡介

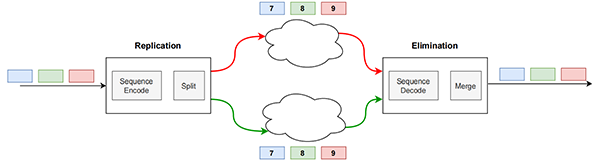

IEEE802.1CB中規定的幀復制和可靠性消除，通過序列編號和在網絡中的源系統中選擇性地復制每個包，以及消除目標系統中的那些復制，為流提供了更高的可靠性(降低了包丟失率)。在使用冗余時，即使存在單點故障，也可以保證延遲。如圖所示。
幀復制和消除的可靠性傳輸結構
2.1 Sequence Encode

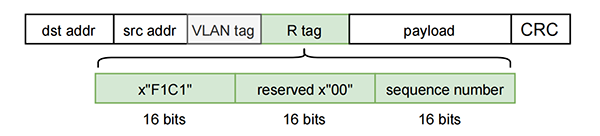

將序列號編碼到數據包中，以便它可以由其對等點解碼，通常是通過某種方法編碼數據包數據中的序列號，例如，冗余標記(R-TAG)。R-TAG是序列編碼/解碼函數的一個例子。它是一個48位的標簽，立即位于VLAN標簽的后面，前16位是R-TAG的醚類型(“0xF1C1”)，最后16位是FRER序列號。如圖所示。
R-Tag結構
2.2 Sequence Decode
它從傳遞給它的數據包中提取序列號，并可以從數據包中刪除序列號封裝。
3. IEEE802.1 CB協議測試
3.1 測試設備

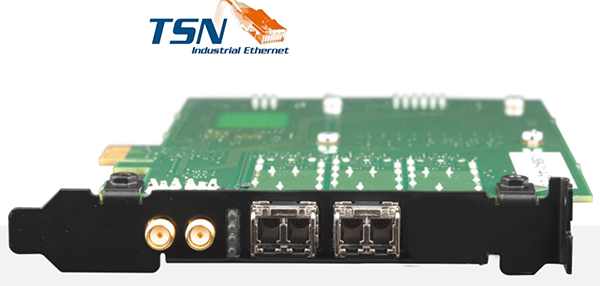

采用虹科的RELY-TSN-PCIe作為TSN網絡結構的端節點，進行TSN數據的發送和接收。PCIe板卡提供2個多媒體千兆以太網端口(SFP光電轉換)，通過在托管設備中(PC等)引入TSN技術，以便將其集成到確定性網絡中，并從這些技術復雜性中抽象出用戶設備和應用程序。

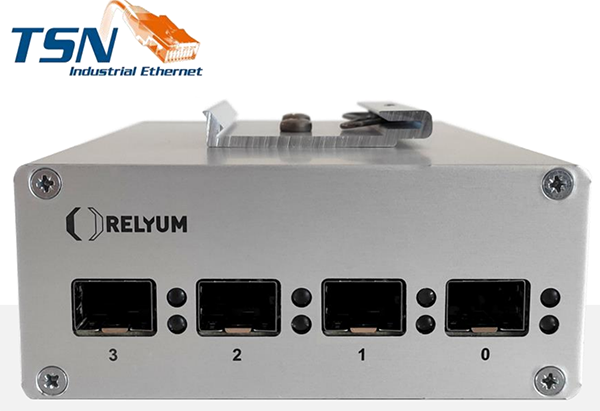

采用虹科的4端口的RELY-TSN-BRIDGE作為TSN網絡結構的橋接點，進行TSN數據的轉發。該交換機提供4個多媒體千兆以太網端口(SFP光電轉換)，用于無縫實施確定性以太網網絡，并保證確定性以太網網絡中所有設備的互操作性和標準化。基于 TSN 技術，該設備受益于在要求最苛刻的行業(鐵路、航空航天、汽車、工業自動化等)中使用的穩健且經過現場驗證的設計。
3.2 測試臺架
通常在TSN網絡當中，除了TSN端節點之間的數據交互，還包括外圍的常規以太網設備的接入，作為以太網的增強，允許傳統的以太網接入并保證將其集成到確定性以太網當中，根據客戶端的需求，以按需對不同的網絡傳輸數據采用TSN傳輸調度以滿足流量的規劃需求和傳輸目標。

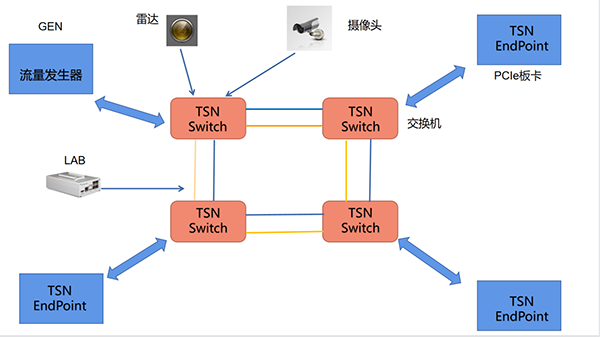

以流量發生器，結合網絡雷達以及攝像頭為例，作為TSN網絡的傳輸負載，以觀察不同的流量在TSN網絡傳輸骨架當中，證明CB協議對于傳輸?shù)目煽啃员ＷC。其中流量發生器作為可調節的負載，可滿足客戶端對于不同傳輸壓力的調節(可結合其他的TSN協議)，雷達以及攝像頭作為穩定傳輸?shù)木W(wǎng)絡源。

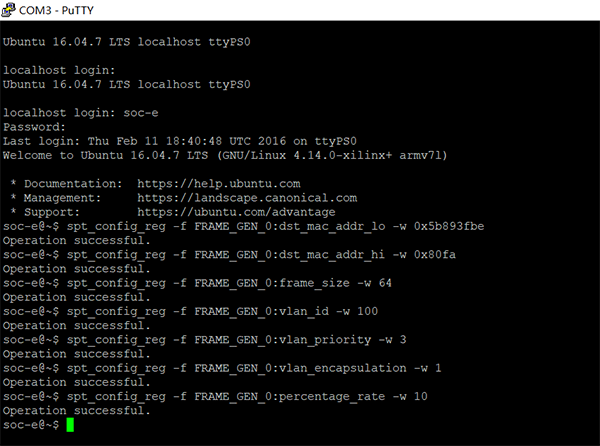

以流量發生器GEN數據為例，發送兩層結構的數據幀(帶有VLAN Tag)到某一確定的端節點，通過TSN網絡骨架，使得原本的數據幀帶有時間敏感特性。如下是流量發生器中所定義的持續發送幀。

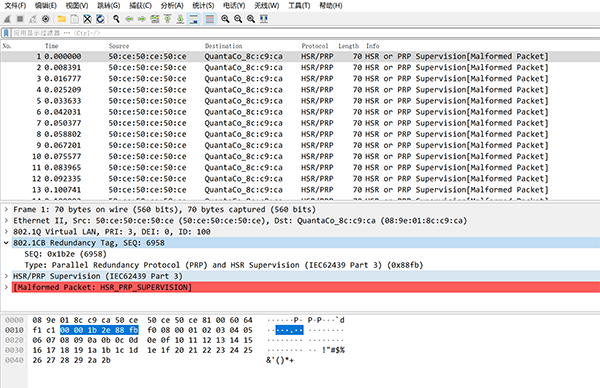

通過TSN-Switch，使得原始數據幀具備時間敏感特性的同時，賦予IEEE802.1 CB協議特有的標簽R-Tag，復制相同的數據幀經過冗余雙鏈路傳輸?shù)侥繕?biāo)節點。這就是CB的幀復制能力，如下圖所示，傳輸骨架中某一冗余鏈路中的復制幀，在原始幀上添加了6個字節長度的Tag。
作為終端節點，需要對冗余鏈路中的復制幀進行先到優取的原則，對兩條不同的鏈路中的復制幀進行解碼消除，并將唯一的數據幀信息遞交終端處理。作為整體的傳輸結構，以冗余傳輸?shù)姆绞浇鉀Q單點故障從而保證網絡通信的可靠性。如下圖所示，終端獲取的消除恢復幀。
總結
IEEE 802.1CB 幀復制和消除可靠性功能，它基于 TSN 流的定義和管理，TSN 流是時間敏感數據從一個源到一個或多個目的地的單向流?？蓪?shí)現幀復制和故障轉移保護。它復制流的數據包，將副本分成多個成員流，然后在一個或多個其他點重新加入這些成員流，消除復制，并從這些點傳送重構流。
