啤酒廠介質輸送的便攜式流量測量

用于啤酒、蘋果酒和清洗劑的移動式流量系統

結構精巧的流量計，可重復的輸送操作

可靠地監測流速、總流量和溫度

操作簡單：設置時無需移動設備

背景

Brewology 是英國領先的飲料自動化設備供應商之一，專門從事木桶和小桶的清洗和上架、CIP 裝置、儲罐、備件和服務外包，以及先進的遠程自動化。他們還為食品和飲料以及制藥行業，生產制罐機和裝瓶機。此外，該公司還提供便攜式的流量解決方案，以方便在酒廠范圍內輸送介質。

測量要求

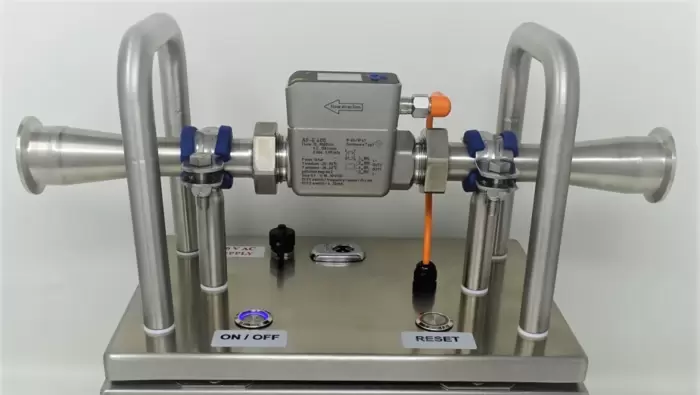

Brewology 為英國北約克郡的一家手工釀酒廠，設計并制造了一套便攜式的系統，用于測量啤酒、蘋果酒、釀造酒和其他液體，如 CIP(就地清洗)清洗劑。以便于在釀酒坊內輸送介質。這套結構緊湊的裝置，配備了一臺流量計、衛生的過程連接、一個 240V 的充電器為流量計供電，以及用于搬運的提手。

過去，該客戶為這些設備安裝了某品牌的緊湊型電磁流量計(EMF)。但是，因?yàn)榱髁坑?jì)所出現的一些技術問題，導致 Brewology 尋求其他的過程儀表來予以替代。

被測介質： 啤酒、蘋果酒;CIP 清洗劑(3% 苛性鈉溶液，0.1% 過乙酸)

流量： 100 l/min(最大)

壓力： 4 barg / 58 psig(最高)

溫度： +85°C / +185°F (最高)

科隆解決方案

Brewology 決定采用 AF-E 400 電磁流量計。這款精巧的科隆流量計，設計用于移動式流量系統、配比撬，和其他工業自動化應用中導電性液體的流量測量。它的特點是，在每個流量范圍內都具有高量程比和高精度。該款流量計，可提供多種應用和設備數據 — 體積流量、總流量、介質溫度，以及自診斷信息，如，電源電壓過低或超出流量范圍。這令 AF-E 400 的用途相當廣泛，可用于啤酒、蘋果酒或清洗劑的流量測量，也可用于控制 CIP 的溫度參數。

因其重量不到 750 克，所以，尤其適合于安裝在便攜式系統上。該款科隆流量計，具有堅固的衛生型不銹鋼鑄造外殼，并配備了一根 1" 的 PEEK 測量管和 PEEK 電極。PEEK 不僅符合衛生型要求，而且對壓力的增加具有更強的回彈性。該儀表具有 G 型螺紋連接，通過衛生型卡箍連接到管道上?？紤]到最終用戶的衛生環境，在此應用中，接液的墊片材質選用了衛生型的 EPDM。通過 AF-E 外殼上的 M12 接頭進行供電。出廠前已完成設置，即裝即用。

客戶利益

AF-E 400 的復合功能，高性價比和精巧的結構，令 Brewology 和他們的最終用戶信服?？蛻羰挚粗夭僮鞯谋憬菪?，而這正是 AF-E 400 的優勢。無需使用移動設備和專門的應用程序來完成設置。也不需要通過智能手機或平板電腦進行監測。得益于該款流量計的可旋轉彩色顯示屏，各個角度都方便易讀 — 無需借助移動設備。所有的參數，都可以通過操作便捷的顯示屏進行現場檢查。AF-E 400 提供準確穩定的流量測量，并具有反復輸送介質所需的各種功能。

科隆產品

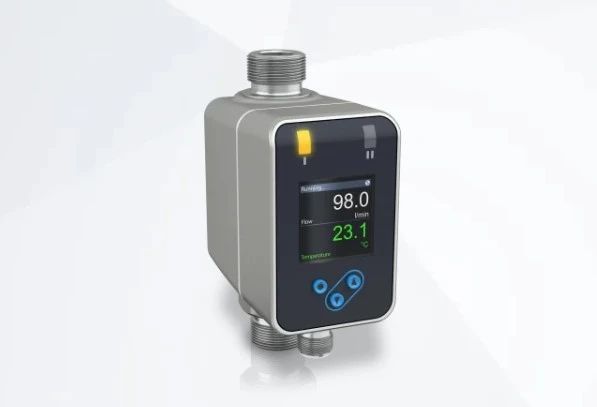

AF-E 400

電磁流量計，適用于公用工程和工業自動化

導電性液體介質的流量測量，如冷卻劑、冷水/熱水、化學品...等

出色的精度、低壓損、寬泛的溫度和流量范圍

精巧的設計，用于平行安裝和狹窄的安裝空間

4…20 mA、脈沖、頻率、Modbus、IO-Link
