浩亭推出har-flex?板端IDC連接器，用于PCB上可進行永久帶狀電纜連接!它增加了 har-flex? 板端連接器產品組合，并為您提供了另一種高效實現電纜連接的可能性。

這些新產品補充了現有的har-flex?信號電纜連接器(p/n: 1529xxx250y000)，該連接器間距為 1.27mm，采用 IDC 端接方式，需要兩個連接器來建立可插拔連接：一個板端公連接器和一個線端母連接器。現有連接器的主要用途是在電纜組件中兩端各有一個連接器：

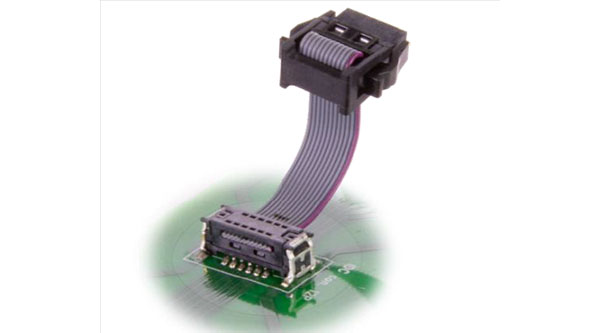

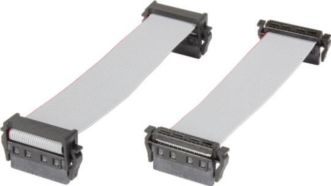

圖：現有可插拔 IDC 連接器

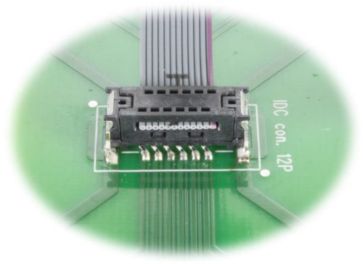

在有些應用中只有一側需要可插拔，例如有些設備需要切換PCB。新型har-flex?板端IDC連接器可以幫助客戶將電纜的一側永久固定到PCB上：

圖：新型永久固定IDC連接器

電纜組裝過程是怎樣的?

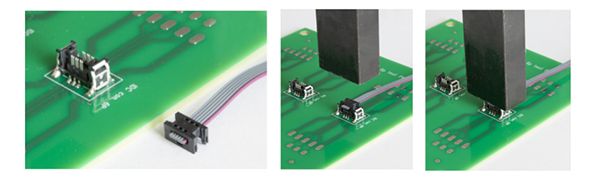

電纜可以通過兩種方式組裝。通常的方法是在壓機的幫助下壓下電纜導向器：

通過har-flex?板端IDC連接器，客戶還可以使用我們用于引腳數 6-16的手動組裝工具。此工具有以下幾個優點：不需要在連接器下方設置限制區域，PCB在壓制過程中應力較小，且不需要壓制機器和工具。手動組裝對小批量特別有用且易于加入手動生產工序中。

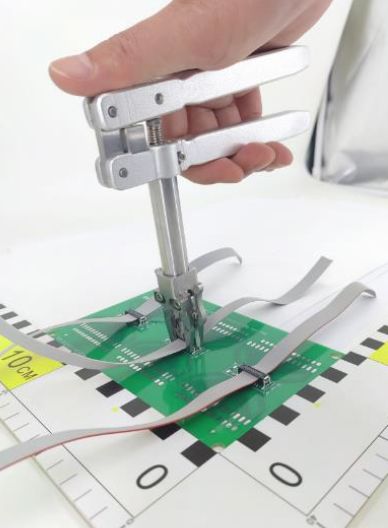

圖：har-flex裝配工具 IDC線端連接

引腳版本示例：

優勢概覽：

● 適用于狹小空間的緊湊型電纜解決方案

● 適應性強的電纜組裝工藝：手動工具或沖壓機

● PCB 設計靈活，從6pin到50pin偶數引腳

● 壓緊裝置和可選的應力消除裝置，提供額外的可靠性

● 與可插拔連接相比，由于部件更少，復雜性更低，因此成本更低

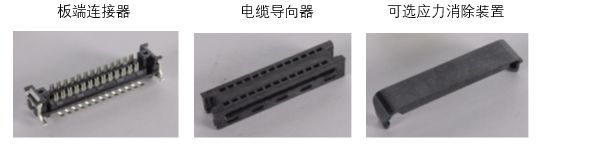

標準產品

帶應力消除裝置

產品獨特賣點(USPs)

作為浩亭，我們不僅僅只制造連接器;我們還完善連接器的功能。獨特的產品功能為您帶來益處，確保高度可靠性。這就是這款新型連接器如此特別的原因：

● 可選應力消除裝置

在運動或振動方面具有額外的堅固性和可靠性

● 可選手動安裝工具，6pin到16pin

- 易于操作

- 減少PCB壓力

- 不僅限于在壓接機完成，還可以在任何地方完成

· 可以靈活選擇不同pin數的連接器：從6pin到50pin偶數引腳(常用引腳數：12、26、50)

- 我們客戶不需要購買比應用所需更多的引腳
