01 觸點常開常閉問題

非接觸式安全開關，觸點為2NO(兩常開)，表示的是非接觸式安全開關打開(門)時的停機狀態。非接觸式安全開關閉合，門關閉，設備正常運行，兩常開就變成兩常閉了。

機械式安全門開關(安全門鎖)的觸點命名為2NC，兩常閉，表示的是正常運行門鎖關閉的狀態。型錄有說明是鑰匙處于插入并處于所檢狀態下。

繼電器觸點:

常開: 它的符號是NO，對應的英文字母“open”的首個字母O。在不通電時處于常開狀態的觸點，我們叫它常開觸點。

常閉: 它的符號是NC，對應的英文字母close”的首人字母C。在不通電時處于閉合導通狀態的觸點，我們叫它常閉觸點。

不管是常開還是常閉，都是指它的原始狀態。一旦通電動作，那么它的狀態其實就反過來了，常開點就會閉合，常閉點就會斷開。

02 其他磁體感應本體接通問題

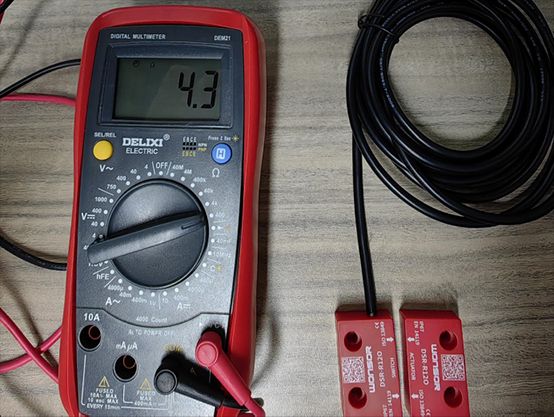

當執行器接觸到本體開關時，觸點導通，此時用萬用表測量具有電阻。

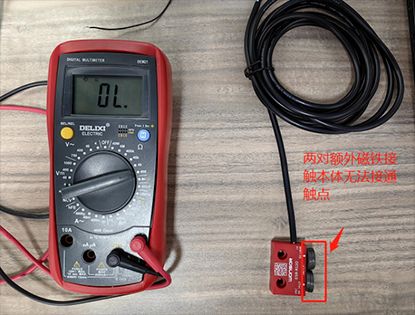

當執行器換作普通磁鐵時，靠近本體不會導通觸點，但是不排除具有強磁物體靠近時，觸點不動作這個可能。所以不建議在開關本體附近有強磁場，或者用其他磁性物體進行感應。

執行器跟開關需要配對使用!

03 安裝鉸鏈?zhǔn)介T體時注意事項

由于非接觸式安全開關安裝時，對于振動環境具有一定要求，對于安裝在有振動環境的鉸鏈門體時需要做好門體固定達到最佳工作環境。

當前有兩種門體固定方式：

門框體安裝磁鐵，靠磁力吸住門體達到門體不搖動;

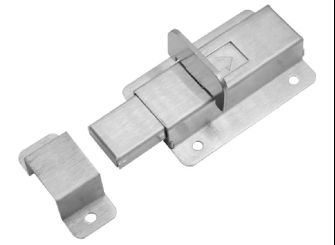

門體裝上插銷，當不進入線體內時，靠插銷的鎖定力進行固定。

04 執行件吸附鐵質物品問題

由于執行器具有磁性，在一些CNC加工的門體安裝時，注意隔一段時間清理吸附的鐵屑或是設計一套隔離護罩，防止表面吸附很多碎屑。

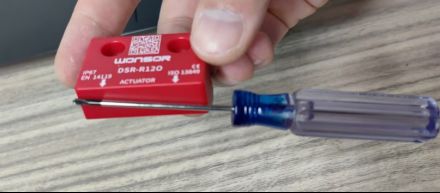

執行器具有磁性，能吸附一些磁鐵或小鐵件。

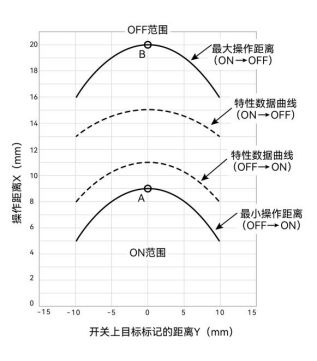

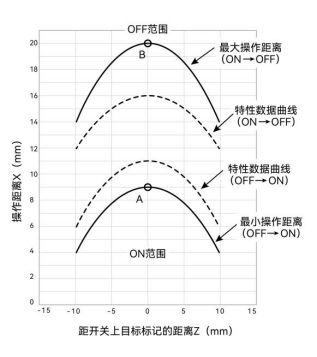

05 特性數據體現

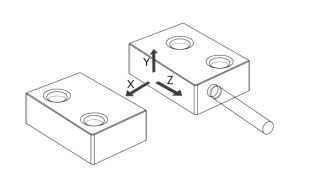

操作距離是開關和執行器感應面之間的距離;

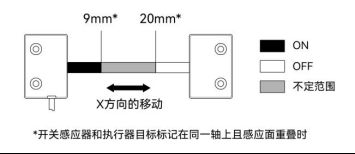

點A、B僅顯示額定值/性能中操作特性的數值。(Z=0 時的操作保證值)圖中實線僅為顯示通過點A、B時的假設操作距離值，非操作保證值;

圖中虛線為環境溫度為25℃時的參考值，非操作保證值;

操作距離可能受到周圍的金屬、 電磁制動器和溫度的影響。

06 使用說明&注意事項

不要將安全開關作為機械止動塊;

請確保機器設備會在安全門打開時停止運轉;

盡量避免將開關安裝在鐵性材料的表面(含鐵材料表面可能會影響開關的感應距離，通常減小感應距離);兩個產品相鄰安裝時，兩個產品的最小距離為50mm;產品開關與執行器之間的最小安裝距離為3mm。

確保執行器和開關安裝于正確的距離，以避免工作中出現失效的風險。

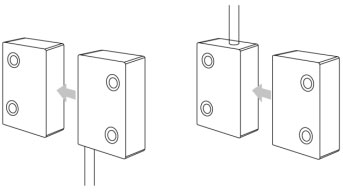

開關和執行器安裝說明

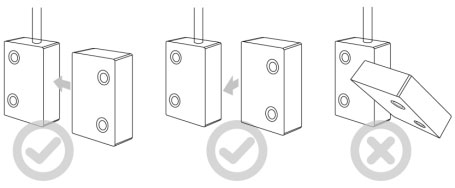

開關和執行器操作說明
