摘要：在分析RFID的物流倉儲管理應用背景的基礎上，對設計所用標簽進行了簡要說明，提出了一種RFID讀寫器設計方案，重點設計了RFID讀寫器硬件和軟件模塊。其中，硬件模塊設計主要包括接收/發送模塊、對外接口模塊、控制模塊和供電管理模塊；軟件模塊設計主要包括主程序設計和防沖突程序設計兩部分。
RFID(Radio Frequency Identification，射頻識別)技術是一種利用無線射頻通信實現遠距離識別的非接觸自動識別技術。與現代物流領域普遍使用的條碼技術相比，它在讀寫距離、保密性、智能化、環境適應能力以及使用壽命方面都有顯著的優勢。
目前，世界范圍內針對RFID的物流應用存在兩種編碼體系，一種是日本UID(Ubiquitous ID)中心提出的UID編碼體系，另一種是美國EPC(Electronic Production Code，電子產品代碼)環球協會提出的EPC電子產品編碼標準。這兩種標準在所使用的無線頻段、信息位數和應用領域等方面都有所不同。而我國還沒有自己正式的標準，但是有關RFID在900MHz頻段應用的電磁檢測工作已經基本完成，我國最為關心的是I
另外，對于物流應用來說，成本是企業最關心的問題。在滿足需要的前提下，選擇最低成本是首當其沖的。UHF(915MHz)射頻工作距離大概在10m左右，已經能夠滿足物流應用的需求，而且成本要比微波段低得多。特別是UHF射頻允許采用相對較小的方向性天線，這將使讀寫器的輻射波束定向到一個特定的區域，這種特點使讀寫器能夠抵御來自于其他讀寫器或發射機的潛在干擾。
鑒于上述情況，為了促進RFID系統在我國物流倉儲管理領域的大規模應用，本文提出了一種基于物流倉儲管理應用的讀寫器設計方法。該讀寫器的設計參照 EPC標準，采用915MHz工作頻率，以某公司的RFID標簽芯片的讀寫為目標，電路設計簡單，應用靈活，生產成本低廉。
1 標簽功能簡介
本設計所采用的標簽為工作在860MHz～960MHz的長距離無源標簽，符合IS018000-6標準，工作距離可達8.4m(具體視天線情況而定)，尤其適用于美國物流供應鏈管理和后勤保障系統。該標簽主要有如下特點：
(1)通過RF前端的模擬電路將天線接收能量部分轉化為電量，為內部電路供電。
(2)內部包含有16位CRC(循環冗余校驗)編碼，具有很高的數據完整性。
(3)擁有快速防沖突機制，運用自身防沖突算法實現了真正的內部沖突判斷以及防沖突。
(4)采用64位EPC編碼，且內部包含216字節用戶自定義存儲空間。
當標簽進入RF區域后，標簽被激活。如果RF區域信號強度達到標簽工作能量的需要，則標簽進入準備工作狀態，等待接收讀寫器發送的指令。標簽接收以及發送的數據都將經過CRC進行差錯校驗。同時，還通過曼徹斯特編碼以及FM0編碼對數據進行進一步的保護，以此來保證數據的安全性。讀寫器通過外部命令結合標簽內部防沖突算法來實現多個標簽數據的同時讀取與寫入。
2 RFID讀寫器設計
2．1 硬件設計

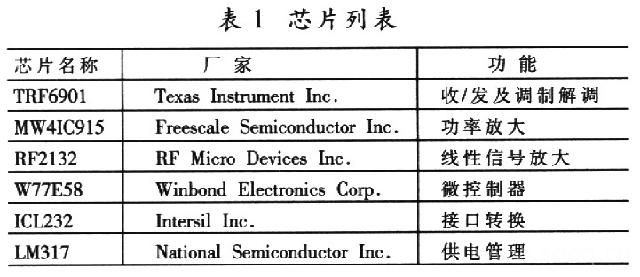

RFID讀寫器應用在倉儲管理中，除完成簡單的射頻信號收發處理之外，還需要連接上層倉庫管理系統(Warehouse Management System，WMS)，將接收到的標簽信息傳送到WMs中，以便于系統完成倉庫的入庫、盤點、出庫管理等操作。同時，將物品的貨位等信息通過WMS寫入物品標簽。所以讀寫器總體結構包括四個模塊：接收/發送模塊、控制模塊、對外接口模塊和供電管理模塊。射頻電路的發送和接收模塊均由射頻信號形成和信號處理兩個單元組成，射頻功率放大器對已形成的射頻信號進行功率放大，線性放大器對所接收到的射頻信號進行線性放大。所選芯片如表1所示。
在射頻電路設計中，防止和抑制電磁干擾，提高電磁兼容性，是非常重要的環節。要選擇介電常數公差小的基材，并對電路的射頻部分和數字部分進行分塊處理。射頻部分應盡量使用SMT(表帖式)元件，減少過孔，并在表面加接地金屬屏蔽層。各模塊具體設計如下所述。
