1 引 言

　　在工業過程控制中，存在許多復雜控制對象，它們具有大慣性、受隨機因素干擾、非線性等特點。如用于軋鋼生產的加熱爐，受外界擾動較大處于非穩定狀態，并且系統特性隨溫度變化，具有非線性，特別是從待軋到軋鋼的過渡過程，要求既能快速升溫，又具有較強的抗干擾能力。若采用以固定參數為主的常規PID串級控制，其抗干擾能力及跟隨效果均較差。因此，采用單回路控制和串級控制兩種控制方式，設計一種變結構智能調節器，使其適用于待軋和軋鋼過程及其過渡過程。利用串級控制較強的抗干擾能力，在待軋的時候采用串級控制，使溫度保持在待軋溫度范圍內，得到軋制信號后切換到單回路控制，利用單回路的快速性，使加熱爐在流量給定的條件下快速升溫，當接近軋鋼溫度時，再切換到串級控制，使其保持在軋鋼溫度范圍內正常運行。
　　模糊控制對對象模型難以確定、非線性、大滯后情況有良好的控制品質，它只根據設定值的過程變量偏差來確定調節器的輸出，選擇適當?shù)囊?guī)則可以達到快速響應。因此，將模糊控制和傳統的PID控制相結合,在系統偏差較大時,側重于模糊控制，提高系統的響應速度；在系統偏差較小、系統漸趨穩定時，側重于PID調節。這樣,既可利用PID控制的靜差小、穩定性好的優點,又具有模糊控制對參數適應性強和調節速度快的特點。使系統在整個運行過程中既滿足快速性的要求,又具有較強的抗擾動能力。在包頭鋼鐵公司軋鋼廠（簡稱包鋼軋鋼廠）加熱爐上的應用表明,調節效果有明顯的改善。

2 變結構PID調節器的設計

2.1 變結構控制調節器構成
　　變結構調節器控制系統如圖1所示。在圖1中加熱爐是主要調節對象，具有大慣性、非線性的特點。主調節器由模糊控制和PID控制組成。而副對象是調節閥，其時間常數往往很小，以防止出現大的超調和波動。副調節器為P調節器。

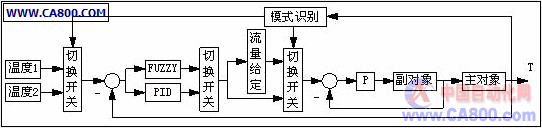

圖1 變結構調節器控制系統

由圖1可以看出，各種方式的切換利用模式識別，當滿足相應的切換條件時進行切換。
2.2 模糊控制器的設計
2.2.1 模糊控制器的結構 選擇模糊控制器的輸入變量為誤差e及誤差的變化ec,輸出變量u為控制量的變化量,相應的模糊集為E,EC,U,是一個雙輸入單輸出的二維模糊控制器。對誤差E、誤差變化EC及控制量U的模糊集及其論域定義如下：E、EC和U的模糊集為:{NB,NS,ZZ,PS,PM,PB}，PB，PS，ZZ，NS，NB分別對應正大、正小、零、負小、負大；將誤差e,誤差變化率Δe和控制量u的模糊語言變量E，EC以及U的論域分成5個等級[2>。它們的隸屬函數選trimf(三角形)，如圖2所示。

圖2 E,EC,U的隸屬度函數

2.2.2 模糊控制規則 相應控制規則可用如下模糊條件語句來描述：if E is NB and EC is NB then U is PB經過總結和歸納得到25條控制規則,相應可構成一個模糊控制規則表（見表1）。

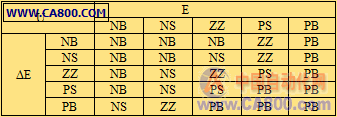

表1 模糊控制規則

3 硬件構成及軟件設計

　　調節器的硬件構成見圖3。工業現場標準的模擬信號可以直接經過儀表放大器INA114放大進入MSP430模數轉換器的輸入端，采用MSP430本身提供的2.5V電壓作為該模數轉換器的參考電壓。作為實驗板，僅對外部兩路差分信號采樣，即4～20mA DC和0～10V DC信號。JTAG接口用來調試程序，因為MSP芯片采用的是表面封貼的封裝TQFP64，通過插座實現開發系統和目標板的連接不方便。RS485通訊用于組建小型控制網絡。模擬信號輸出采用2個8位D/A轉換器DAC0832，可分別輸出4～20mA和0～10V DC信號。為方便操作，設計了調整參數用的小鍵盤，只有3個鍵即增加、減小和確認鍵。設置的參數和調節曲線用低功耗液晶屏顯示。

圖3 調節器硬件構成

軟件設計包括主程序和鍵盤掃描、顯示、數據采集處理、控制算法等子程序模塊。主程序流程見圖4。軟件程序在計算機上采用IAR開發系統，用C語言編寫而成，通過JTAG接口直接進行仿真和下載到MSP430的Flash存儲器中。

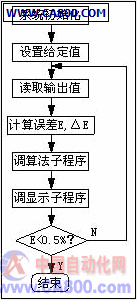

圖4 主程序流程

　　注：E=給定值-輸出值

4 應用試驗結果

　　利用設計的變結構智能調節器和傳統的PID調節器對包鋼軋鋼廠加熱爐分別進行調節控制試驗。待軋溫度700℃，軋鋼溫度1100℃，得到的溫度變化波形如圖5、圖6所示。

圖5 常規PID控制溫度變化曲線

圖6 變結構控制溫度變化曲線

由圖5可以看出，待軋時，加熱爐的溫度保持在700℃，5s后得到軋鋼信號，溫度上升很慢，28s后加熱爐在熱量損失的情況下，即擾動的情況下，其抑制擾動的能力很弱。溫度恢復也很慢。
　　由圖6可以看出，待軋時，變結構控制使加熱爐維持在700℃，在10s后得到軋鋼信號，切換到單回路控制，在流量給定下，溫度快速上升到950℃，然后平滑的切換到串級控制，利用串級控制較強的抗擾性，使溫度平滑的上升到1100℃，開始軋鋼。在23秒的時候，加熱爐在熱量損失的情況下，溫度的變化也很小，并且很快恢復軋鋼溫度，不影響正常軋鋼，快速性和抗擾性都比傳統的PID串級控制有了明顯的改善。
