1 前言

　　隨著經濟建設的發展，工程設計人員需要有更系統、更科學的設計思想和方法，以達到提高產品開發效率、節約原材料、降低成本及提高產品質量的目的，結構優化設計則是實現這些目的較佳手段[1]。由于設計變量類型的不同，結構優化設計可以分為由易到難的四個不同層次：尺寸優化、形狀優化、形貌優化和拓撲布局優化。由于拓撲優化設計的難度較大，被公認為是當前結構優化領域內最具有挑戰性的課題之一。但是在工程應用中，拓撲優化可以提供概念性設計方案，取得的經濟效益比尺寸優化、形狀優化更大，因此，拓撲優化技術對工程設計人員更具吸引力，已經成為當今結構優化設計研究的一個熱點。本文結合作者的研究工作，對結構拓撲優化的發展和研究現狀進行了回顧，并介紹了拓撲優化技術在發動機零部件設計中的成功應用案例。

　　2 拓撲優化設計的研究概述

　　結構拓撲優化按其研究對象的不同，一般分為兩類：桁架類結構拓撲優化和連續體結構拓撲優化。而目前的研究成果主要是從桁架結構拓撲優化方面發展起來的。1904 年Michell 對桁架結構拓撲優化進行研究，他用解析方法研究了一個載荷作用下應力約束的結構，得到重量最輕的最優桁架所應滿足的條件，后來稱為Michell 準則，并把滿足Michell 準則的桁架稱為Michell 桁架。這是結構拓撲優化設計理論研究的里程碑。Michell 理論在近幾十年得到了重要發展。Cox證明了Michell 桁架就是最小柔度設計；Hegeminer等將Michell 準則推廣到剛度、動力參數優化以及非線性彈性等情況；Hemp糾正了其中的一些錯誤，求解了多種不同荷載形式下Michell 桁架的具體形式；Rozvany對Michell 桁架的唯一性以及桿件的正交性做了討論，對Michell 準則做了進一步修正，求解了多種不同邊界約束條件下Michell 桁架的具體形式；周克民等采用有限元方法計算出了Michell 桁架。這些研究對于整個結構優化學科的發展都有深刻的意義。

　　必須指出，對于Michell 桁架的研究，均是在上個世紀60 年代以后的事情，正是在那時由于有限元方法、數學規劃法和計算機的發展導致結構優化成為一門獨立學科，數值方法成為重要手段，截面與幾何層次的優化發展為拓撲層次的研究提供了基礎。這個時期代表性的研究工作開始主要是以1964 年Dorn，Gomory，Greenberg等提出的“基結構法”為基礎，廣泛開展連續體結構拓撲優化研究。1988 年，Bends.e 和Kikuchi從程耿東和Olhoff等在最小柔順性實心彈性薄板優化設計的研究工作中得到啟迪，引入了具有空心的單胞微結構，提出了基于均勻化理論的均勻化方法和連續體拓撲優化的概念，開創了結構拓撲優化設計研究的新局面。隨后，通過Tenek 和Hagiwara、程耿東和王健、周克民和胡云昌 等人的研究，發展和推進了變厚度法理論的應用。

　　變密度法則是受均勻化方法的啟發而發展的，它不必構造微結構，而是人為地引入一種假想密度在0～1 之間可變的材料，以材料密度為拓撲設計變量，直接定義一個經驗公式來表達密度與彈性模量間假定的函數關系，這樣結構的拓撲優化問題就被轉換為材料的最優分布問題。1999 年Bends.e 和Sigmund 證實了該方法物理意義的存在性。曾金玲和雷雨成等 利用變密度法將拓撲優化技術成功應用于汽車零部件的設計和改進。吳中博和李書則在航天航空方面利用變密度法拓撲優化技術解決工程問題。變密度法避免了均勻化方法的微結構構造，但是代之以人造密度的假定，造成最終必須處理中間密度的困難，這就要求研究人員具有豐富的拓撲優化設計經驗，避免優化結果出現棋盤格、分析不收斂等問題。本文案例則全部基于變密度法，所以下文闡述了變密度法的基本原理。

　　受結構靜力拓撲優化發展的推動，近年來，在結構動力拓撲優化研究方面也取得了一些令人鼓舞的進展。Lim 等用均勻化方法對膜結構進行了多個固有頻率極大化的拓撲優化，Kikuchi 等 用改進的均勻化方法求解了特征值拓撲優化問題，Min 等利用均勻化和直接積分方法對沖擊載荷作用下的薄板結構進行了拓撲優化設計。Xie 等用進化結構優化方法對連續體結構頻率約束問題進行了拓撲優化，包括最大化或最小化指定階頻率，最大化指定兩頻率間間隔等問題，隨后又對結構隨機響應約束下的連續體結構進行了拓撲優化。

　　2 拓撲優化案例

　　利用澳汰爾公司OptiStruct 商業優化軟件，作者在多種發動機產品開發和技術改進項目中，對發動機零部件進行拓撲優化設計，改善結構性能，實現了產品的自主創新設計。

　　2.1 發動機主軸承座的拓撲優化設計（位移作約束）

　　發動機運轉期間，主軸承座承受多種載荷，這些載荷包括：螺栓預緊載荷、軸瓦過盈載荷及曲軸動載荷等。目前，主軸承座的主要評價指標是結構的強度、剛度是否滿足設計需求。在明確主軸承座承載情況和設計要求的前提下，作者對某大馬力發動機原有主軸承座進行了最大爆發壓力工況下的有限元分析，分析模型及主軸承座軸瓦徑向變形量見圖1（a）、圖1 （b）和圖1（c）。通過主軸承座的強度分析和動態疲勞安全系數分析可以得知：主軸承座的動態疲勞安全系數為1.843，遠遠大于安全系數閥值1，所以主軸承座的強度足以滿足設計需求。而從圖1（b）可以得知軸瓦在變形后水平方向徑向減小0.0739mm ，已經接近曲軸、軸瓦徑向間隙最小值0.079mm，這容易導致曲軸與軸瓦間缺少油膜潤滑，形成干摩擦，最終導致曲軸磨損加劇，發動機動載荷增加，甚至機毀人亡的悲劇；另外從圖1（c）可以得知軸瓦在變形后上下方向徑向增加0.0971mm ，小于軸瓦徑向變形許可值0.147mm 。所以，根據有限元分析結果可以判斷：主軸承座在水平方向的剛度不足夠，應該改進現有結構，提高其剛度性能。

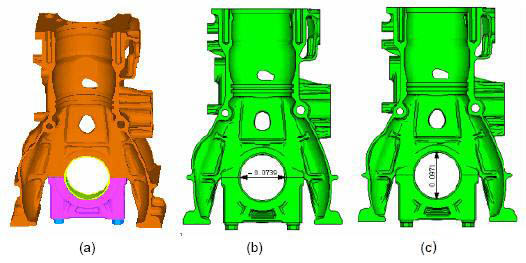

圖1 發動機主軸承座有限元分析模型及軸瓦徑向變形圖

圖2 發動機主軸承座拓撲優化模型和優化后的幾何模型圖

　　根據上述分析，作者針對主軸承座水平方向剛度小的問題，建立了以下拓撲優化模型：

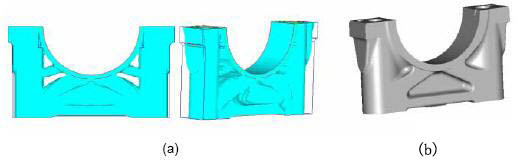

　　設計變量為整個主軸承座的單元相對密度；約束為軸瓦水平方向半徑變形量小于0.030mm； 目標為主軸承座質量最小。通過18 次迭代，優化后的主軸承座拓撲形狀和光滑后的幾何形狀如圖2 所示。將所得優化模型重新進行主軸承座強度、剛度校核，通過計算可以得知，優化后的主軸承座較原有主軸承座質量輕了6.87%；動態疲勞安全系數為1.833，強度指標略微下降0.54%，但依然遠遠超過安全系數閥值1，所以優化后的主軸承座仍滿足設計強度需求；通過安裝優化主軸承座后的軸瓦變形量分析，可以得知，軸瓦在變形后水平方向徑向減小0.0626mm ，較原有安裝情況下的軸瓦變形減小15.29%，同時遠小于曲軸、軸瓦徑向間隙最小值0.079mm，所以優化后的主軸承座已滿足水平剛度要求；雖然安裝優化主軸承座后的軸瓦在變形后上下方向徑向增加0.0974mm ，較原有安裝情況下的軸瓦變形增大0.27%，但依然滿足小于軸瓦徑向變形許可值0.147mm 的剛度要求。因此，優化后的主軸承座取代了原有設計方案，并實現了結構創新設計。

　　2.2 發動機后懸置支架的拓撲優化設計（應力作約束）

　　重型車上的發動機后懸置支架因為經常承受較大的動載荷而斷裂，導致嚴重車禍，因此，該結構應該保證具有足夠的動態安全儲備系數。為了降低產品開發費用，縮短生產周期，某重型車發動機后懸置支架在開發設計階段要求校核結構強度。在進行有限元分析時，考慮發動機后懸置支架經常承受較大范圍的動載荷，因此計算時增加了相應的安全系數，載荷變化范圍設在：-4Fz ～ + 6Fz 之間，F(xiàn)z為發動機后懸置支架勻速行駛于平路上的載荷。通過有限元分析和動態疲勞安全系數分析，從圖3 的疲勞安全系數分布云圖中可以得知，該支架的最小安全系數為0.87，小于安全系數閥值1，因此該支架設計方案不滿足強度設計要求。

　　根據設計要求，在不改變該支架基礎拓撲形狀的基礎上，通過增加加強筋的方式提高發動機后懸置支架強度。因此，作者以支架的單元相對密度為設計變量；以支架危險處的應力作為約束，用支架質量最小為目標，在優化過程中還增加了制造約束條件，保證所得結果能夠制造。通過29 次迭代，得到了圖4 所示的拓撲優化形狀(圖4（a）)和光滑處理后的幾何形狀(圖4（b）)。并將所得優化支架進行強度校核，優化后的支架安全系數分布云圖如圖5 所示，支架最小安全系數轉移到新加筋的根部，值為1.03，大于安全系數閥值1，而原有支架危險處的安全系數升高到1.30，所以，優化后的發動機后懸置支架已經滿足強度設計要求。

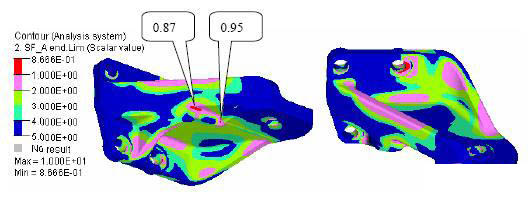

圖3 發動機原有后懸置支架疲勞安全系數云圖

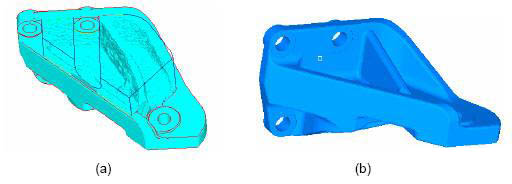

圖4 發動機后懸置支架拓撲優化模型和優化后的幾何模型圖

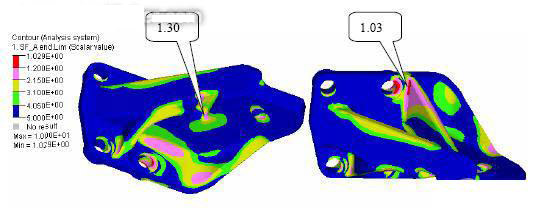

圖5 優化后的發動機后懸置支架疲勞安全系數云圖

　　2.3 發動機排氣制動閥支架的拓撲優化設計（頻率座約束）

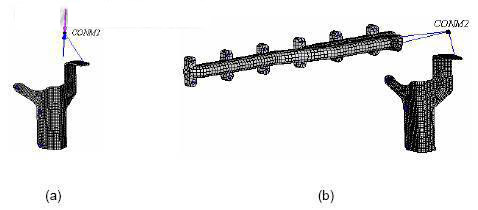

　　排氣制動閥支架主要起支撐發動機渦輪增壓器的作用。某發動機排氣制動閥支架在使用過程中出現斷裂，為了找出斷裂原因，對該支架進行了強度校核和排氣系統模態分析，強度分析模型和系統模態分析模型分別見圖6(a)和圖6(b)。

圖6 支架有限元分析模型和系統模態分析模型

　　經過支架的靜態強度校核和動態疲勞安全系數分析，其危險點疲勞安全系數云圖如7 所示，支架的最小安全系數為1.267，已經大于人們默認的結構安全最小閥值1，所以支架在靜態和動態載荷作用下已經滿足結構的強度需求，不會導致支架損壞。另一方面，通過模態分析發現系統沿發動機橫向1 階振動固有頻率為103.7 Hz，支架振型如圖8 所示，其中灰色結構為沒有發生振動的形態，深色結構為系統沿發動機橫向1 階振動時支架的振型。而該發動機在常運轉轉速下要求支架系統固有頻率必須在110 Hz 以上，所以可以判斷支架損壞主要是由于共振造成的。根據上述結論，為避免支架損壞，只需要在滿足現有結構強度的基礎上，提高支架系統的第一階固有頻率。

圖7 支架疲勞安全系數分布云圖

　　在進行動態優化設計時還存在與靜態優化設計完全不同的難題。首先，動態的目標函數不像靜態目標函數那么穩定。例如，在頻率拓撲優化設計過程中，由于各階模態振型容易切換，從而導致以固有頻率為目標的標準函數不再光滑。第二，動態拓撲優化時，目標函數的靈敏度分析可能是非連續的。第三，如果動態拓撲優化設計成為一個非凸性求解問題，適用于靜態拓撲優化設計的迭代原理在此時就失去作用，導致迭代終止，優化無法進行。由于這些原因，動態拓撲優化設計在工程實際上的應用受到了較大的限制。本文在進行支架的頻率拓撲優化設計時，綜合考慮上述三點，建立了以支架頻率為約束的優化模型，并且采用模態追蹤控制，避免了模態振型之間的相互切換。經過25 次迭代，拓撲優化后的模型和光滑后的幾何模型分別如圖9(a) 和圖9(b)所示。

圖8 原支架系統一階固有頻率振型（103.7 Hz ）

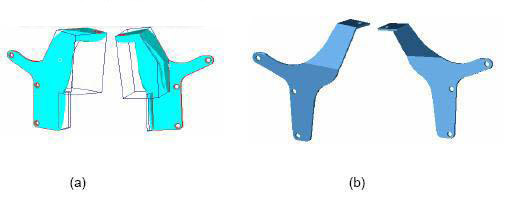

圖9 支架頻率拓撲優化模型和優化后的幾何模型圖

　　優化后的支架經過與原支架在相同條件下進行靜、動態強度分析和模態分析，優化后的支架動態疲勞安全系數都大于8，整個支架受力均勻，沒有應力集中部位，強度較原有支架大大提高；而且優化后的支架系統沿發動機橫向1 階振動固有頻率達到111.5 Hz，該頻率已經達到目標要求；另外，通過質量分析對比，該支架比原有支架減輕25.2% ；化后的支架還簡化了原有支架的加工工藝，一方面降低了生產成本，另一方面減少了沖壓過程中形成彎角褶皺的風險。

　　3 結論

　　根據本文發動機各零部件拓撲優化的例子成功展示了拓撲優化技術是一個非常有用的工具，讓設計師可以根據產品的性能要求，在指定的設計空間內快速、準確的實現產品設計，另一方面，可以通過拓撲優化改善結構性能、減輕產品質量，并找到一種全新的設計方案。
