系統組成：
    卷染機專用控制器一臺、通用PLC一臺、觸摸屏一臺、矢量變頻器兩臺、編碼器兩個、霍爾傳感器四個、配套低壓電器
系統特點：
　　本系統采用張力閉環與速度閉環控制方式，同時加載了針對張力的專用算法。使卷染機真正達到恒張力，恒線速度，可以零張力（掉布）啟動，零張力正常運行。

第一部分　卷染機控制器的特征介紹

★四路高速計數器
1、  基本功能：
       CH0：X20+，X20-
       CH1；X21+，X21-
       CH2：X22+，X22-
       CH3：X23+，X23-
       作為四個獨立計數器使用時，計數頻率達到30K；
       作為兩個AB相計數器使用時，計數頻率達到30K。
    輸入脈沖符合５Ｖ差動電平。
2、相關參數：
    輸入?yún)?shù)：
                     預置值：為設置計數器當前值準備數據，共計三個字的計數范圍，有符號數。
        預置值有效信號：將計數器當前值修改成預置值。信號有效時間大于10ms。
        計數使能信號；當為1時，允許計數；當為0時，不允許計數。
              計數方式控制：單雙相計數選擇。0為單相計數，1為雙相計數。
                            CH0和CH1可組成AB相；
                            CH2和CH3可組成AB相。
                            當CH0選AB相時,CH1使能信號清除;當CH2選為AB相時,CH3
                            使能信號清除
              計數方向控制：當選為單相時，0表示加計數，1表示減計數。
    輸出參數：
                     累計脈沖數PT：三個字計數范圍，有符號數。
                     瞬時頻率f：用于頻率測量。更新速度20ms/次。
                     平均頻率ω：用于頻率測量。更新速度20ms/次。

★兩個專用函數（內部參考）
1、“靜態轉矩測量”函數(過程函數)
功能:
測量不同速度下的靜態轉矩.,生成對應穩態力矩表格，方便運行時查表。
應用:
用此函數獲取不同速度下的靜態轉矩。

2、“轉動慣量測量”函數(過程函數)
功能:
用于測量卷染機旋轉物體的轉動慣量J.
應用:
　　測量空輥和滿輥的轉動慣量
★     “轉動慣量動態分配”函數(數學函數)
功能:
       卷染機在轉動過程中，半徑在不斷變化，因此，必須獲取運行時的動態慣量,用于調節時補償。
              J=J0+k*Jbmax
       J0：空輥慣量；Jbmax：最大半徑時，布的慣量。k：動態分配系數。
本函數用來計算動態分配系數k.
應用:
       在一個掃描周期中允許重復調用.，同時應用于A輥和B輥的慣量計算。在運行時使用。

★     “不同速度不同半徑下的靜態力矩的計算”
直接用梯形圖浮點數運算；

★     來自低層的實測變量:
       ①.   A輥角速度ωa ;
②. B輥角速度ωb ;
D5004---D5007指定角速度位置.對應CH0---CH3。
如用ＡＢ相，則Ａ相角速度＝D5004，Ｂ相角速度＝D5006。
角速度單位是P/S,即每秒脈沖個數，角速度刷新時間20ms。

★　卷染機單機工作流程；
S3--------------測試階段；
目的：獲取靜態力矩和轉動慣量。

S4--------------上下布階段；
穩速（線速度）進布；
內外兩輥可聯可分：每輥可獨立進行上下布。
點動/連續任意選?。?BR>
S5--------------啟動階段；
目的：此過程為低速，完成平穩加力或保力，測量摩擦力等參數。

S7----------運行階段，系統正確獲取參數后，可以在預知情況下，無論快速升速，降速，或穩速時，都能維持布面張力的恒定。

S8----------系統低速穩定停車，并至規定位置。

S9----------出布程序段。

S10--------控溫程序。


★卷染機控制器的網絡結構及功能

網絡結構：

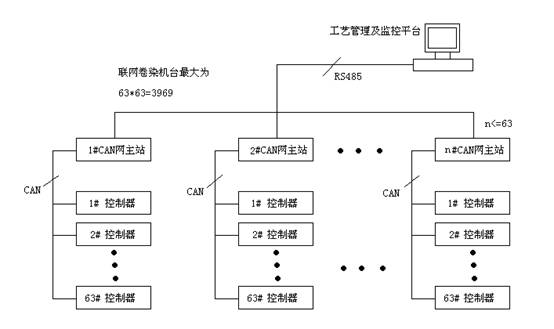

    每一臺卷染機配一臺控制器，因此網絡結構可以連接3969臺卷染機。工藝管理和設備狀態監控均可在網絡平臺上執行。

網絡功能：
----監視每臺卷染機的工作狀況。
----下載相關工藝參數。

相關說明：
    每臺卷染機所配的控制器，均已有現場總線接口，無須再配置通信模塊；
    卷染機上的控制器均是現場總線從站，從站地址和通信速率可設，但通信速率必須與主站一致。
    組建網絡時，63臺卷染機配一個CAN主站，CAN主站可選通用EC-08M08R即可；網絡增加時，CAN主站數目增加；多個CAN子網并行工作，通信效率與一個子網相同。

    用一臺計算機通過RS485連接各CAN網主站；如只一個CAN子網可用RS232連接。

    計算機上可以運行多種組態軟件：如昆侖通態、組態王、三維力控、北京杰控等國內外組態軟件。


第二部分　卷染機的界面簡介

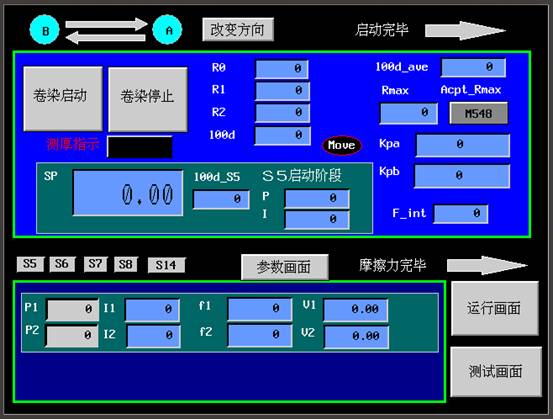

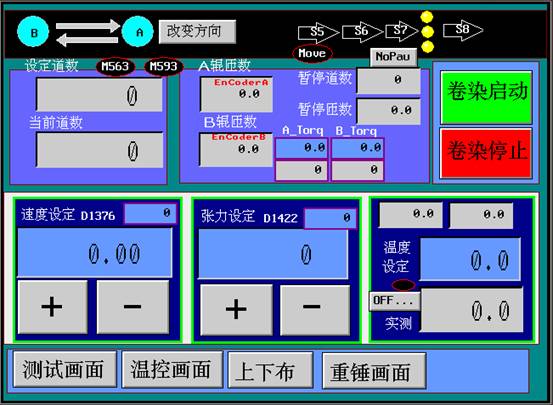

主操作畫面一：

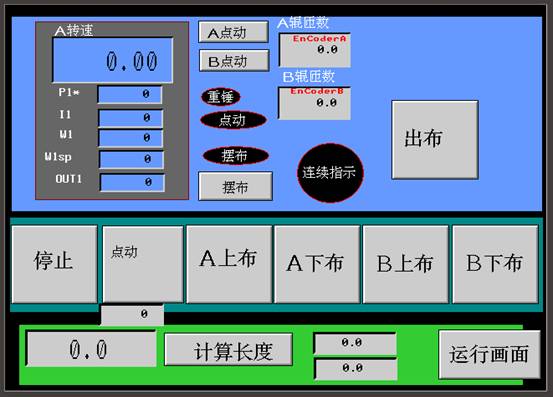

主操作畫面二：

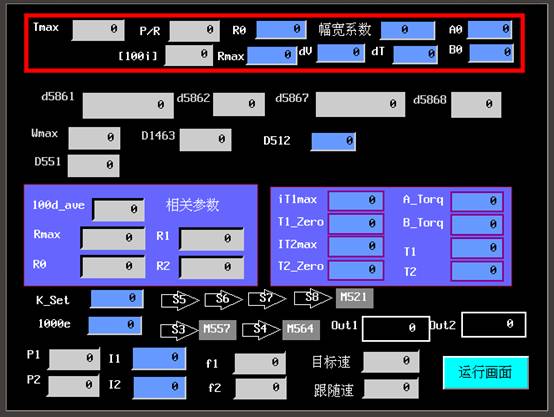

系統參數查看畫面一：

系統參數查看畫面二：

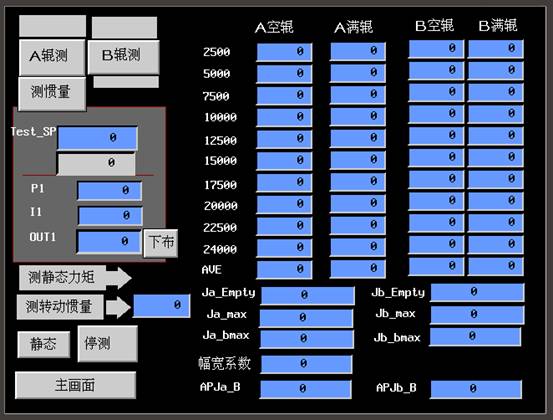

測試畫面：

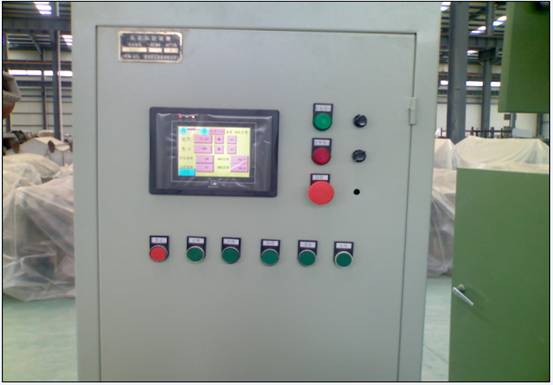

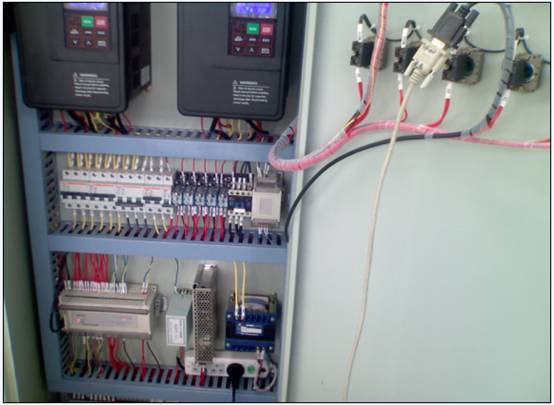

第三部分　卷染機控制柜及現場

（轉載）
