目前，很多院校開設了可編程序控制器控制技術課程。它是一門理論性、趣味性及實踐性很強的課程，需要搭建PLC實訓室，開設PLC實驗課程，而開設PLC實驗課需要解決的關鍵問題是PLC的控制對象。PLC的控制對象可以是實物模型，但它存在成本高、難維護、種類少等不足之處；也可以是用指示燈模擬顯示PLC控制對象的實驗箱，它與實物模型相比成本較低，不過也存在難維護、種類少、結果觀察不直觀等缺點；應用組態軟件在計算機屏幕上全真模擬PLC的控制對象可以彌補上述不足，它還能以動畫形式演示PLC控制對象的工作過程，具有成本低、免維護、靈活多樣、形象直觀等優點。

從教學意義上說，如果能用計算機全真模擬被控對象，不但可以克服實物模型的缺點，而且可利用有限的設備及多樣化的程序豐富學生的實驗課內容，增強PLC實驗課的教學效果。北京亞控公司推出的“組態王”軟件，具有可靠性高、通信快速、功能強大、界面友好和開發簡潔等優點，可用來開發實驗室仿真PLC控制對象，滿足為學生開設實驗課的需要。

1 系統構成

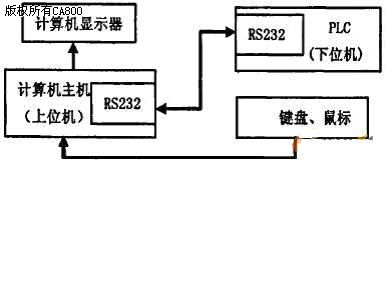

利用“組態王”軟件設計PLC仿真控制對象，是指在計算機上運行事先編寫好的“組態王”應用程序，用軟件來代替硬件（被控對象）的工作，借助計算機屏幕觀察控制過程與結果。仿真PLC控制對象的實驗系統結構如圖1所示。上位機微機配有“組態王6.5”軟件和三菱PLC編程軟件FXGPWIN，下位機采用三菱FX2N-64MR型的PLC?！敖M態王”軟件通過RS232C接口與PLC之間進行通信，并監控PLC所有存儲器、控制器及I/O接口的狀態，以變量值的形式傳輸?shù)接?jì)算機上，供上位機使用、處理。

圖1 仿真實驗的系統結構圖

2 系統的實現

利用“組態王”軟件設計的應用軟件，可以仿真多種PLC控制對象。仿真的被控對象不僅可以接受多種由PLC發出的控制信號，如邏輯開關信號、繼電器控制信號、脈沖信號和各種數值信號等，還能按照程序的算法以動畫、數值、文字、標尺等形式在計算機屏幕上反映出PLC的控制過程與結果，可以直接從屏幕上觀察PLC的控制結果正確與否；“組態王”亦可向PLC發出各種命令信號，如邏輯開關控制信號、繼電器開關信號、中斷信號及位置信號等?！敖M態王”還能以按鈕、滑動標尺、數值輸入及單選框、復選框等形式向PLC發出各種命令和輸出各種參數，以配合PLC的控制，反映PLC與被控對象（軟件仿真的被控對象）及控制結果之間的關系。

要使畫面中各圖素能夠生動、逼真的運動或顯示，在“組態王”中需定義一些內存變量與外部I/O變量進行配合，并通過在其應用程序命令語言中書寫程序控制自己的應用程序，驅動畫面，用這種仿真方法開發PLC仿真控制對象，其優點是周期短、費用低、可靠性高，能節省電力資源，維護要求較低，不會危及人身和設備安全；同時，其模擬效果逼真，人機界面生動友好，能達到很好的實驗效果。

在實驗教學中，學生既可將計算機看作“被控對象”，用PLC對其進行控制；又可在計算機屏幕上以仿真動畫形式直觀看到程序的執行結果，從而極大地提高學生的興趣，強化他們的動手能力；此外，可以增強學生的參與意識，使之對可編程控制器的理解更加深入，從而達到實驗?zāi)康?，最終提高教學質量。

3 開發要求

利用仿真模擬技術開設PLC實驗課，開發的仿真PLC被控對象滿足如下要求：

1）組態仿真畫面一般由2部分構成：一是仿真的PLC控制對象；二是仿真操作面板。有時根據系統控制對象不同，還會有一些報表。
2）“用戶”可以用鼠標點擊屏幕上的按鈕，發出PLC所需要的輸入信號（行程開關模擬信號、按鈕模擬信號）。PLC接到該信號后，經過控制程序（實驗課學生編寫的PLC控制程序）發出控制指令。上位機接到控制指令后，控制畫面上仿真控制對象的圖形、動畫、指示燈及機械、顯示等動作，同時在報表中繪出一些曲線，填入一些數值。
3）接到電源信號后，模擬電源指示燈亮，顯示紅色，以示“組態王”與PLC通信正常。
4）仿真界面直接顯示PLC仿真控制對象的物理位置和運行方向，可直觀反映PLC程序的運行結果。
5）仿真PLC控制對象是以畫面形式反映PLC程序執行結果的，故畫面應盡可能逼真于模仿實物。

4 開發實例

以下給出我們開發的仿真PLC被控對象中的一部分，包括十字路口交通燈、機械手和水位控制系統。這些開發項目完全可以直接應用到PLC教學實驗中，因篇幅所限，文中未給出PLC的梯形圖程序及組態設計過程。

4.1 十字路口交通燈仿真系統

1）控制要求。a．南北向和東西向主干道均設綠燈30s，綠燈閃亮3s，黃燈2s和紅燈30s。當南北主干道紅燈點亮?xí)r，東西主干道先點亮綠燈，之后綠燈閃亮，再后點亮黃燈；反之，當東西主干道紅燈點亮?xí)r，南北主干道先點亮綠燈，之后綠燈閃亮，再后點亮黃燈。b．南北和東西向人行道均設有通行綠燈和禁止紅燈。南北人行道通行綠燈應在東西向主干道點亮后才允許點亮，然后接5s綠燈閃，其他時間為紅燈；同樣，東西人行道通行綠燈于南北主干道綠燈點亮后才允許點亮，然后接5s綠燈閃，其他時間為紅燈。c．點按“停止”按鈕，工作立刻停止。

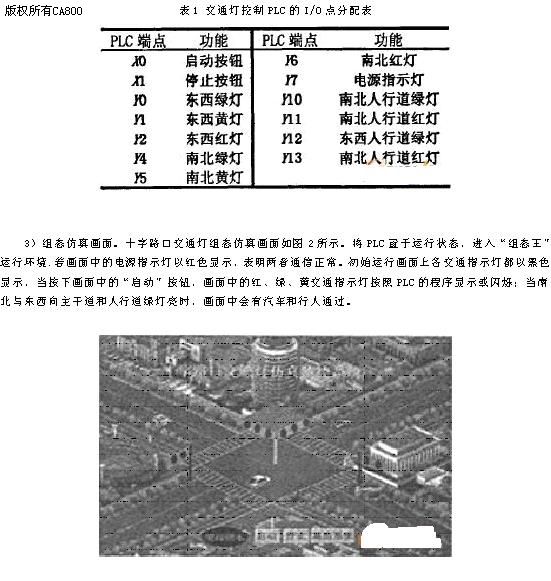

2）PLC輸入輸出表。交通燈控制PLC的I/O點分配表如表1所示。盡管十字路口有12只紅、黃、綠燈，人行道有16只紅、綠燈，但是同一方向的同色燈同時動作，應為一個輸出，所以在表中只占用10個PLC輸出端點。

圖2 十字路口交通燈組態仿真畫面

畫面中汽車和行人的動作僅與“組態王”的內存變量有關，可通過在其應用程序命令語言中編制程序控制汽車與行人的速度和方向，與PLC的程序無關。
4.2 機械手仿真系統

1）控制要求。a．系統工作方式分自動、手動2種。b．在自動工作方式下，點按啟動按鈕，機械手向下移動5s，夾緊2s，隨后上升5s，右移10s，下移5s，放松2s，上移10s，完成一個工作周期，回到初始位置.隨后繼續進行下個周期的運行。如果按下停止按鈕，則本工作周期完成，機械手返回初始位置后停止運行。C．采用手動工作方式，可分別控制各運動部件。

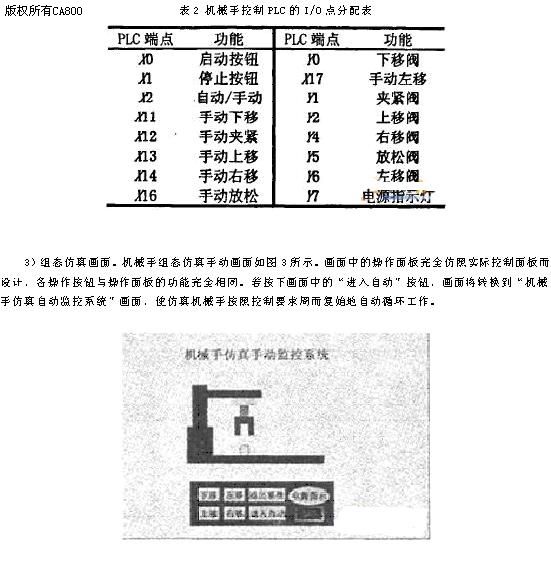

2）PLC輸入輸出表。機械手控制PLC的I/O點分配表如表2所示。輸入端點所接的控制部件除了“自動/手動”開關為轉換開關以外，其他均為自動復位點動按鈕。

圖3 機械手組態仿真手動畫面

4.3 混合液體仿真系統

設H，T，L為液位傳感器，液面淹沒時為ON；YV1及YV2為進料電磁閥，YV3為排料電磁閥，M為攪拌電動機。

1）控制要求。a．初始狀態：容器是空的，3個閥門均關閉（YV1＝Y(jié)V2＝Y(jié)V3＝OFF），液位傳感器輸出觸點斷開（H＝I＝L＝OFF），電機停止（M＝OFF）。b．啟動操作：按一下啟動按鈕SB1，閥門YV1打開（YV1＝ON），液體A流入容器；當液面到達I時，I＝ON，使閥門YV1關閉（YV1＝OFF），閥門YV2打開（YV2＝ON），液體B流入容器；當液面到達H時，H＝ON，使閥門YV2關閉（YV2＝OFF），啟動電機M（M＝ON）開始攪勻；經過60s，攪勻后，M停止攪拌（M＝OFF），閥門YV3打開（YV3＝ON），開始放出混合液體；當液面低于L時，L由ON變?yōu)镺FF，再過2s后，使閥門YV3關閉（YV3＝OFF），容器放空，工作結束。c．停止操作：在工作過程中，按一下停止按鈕，系統立即停止工作。

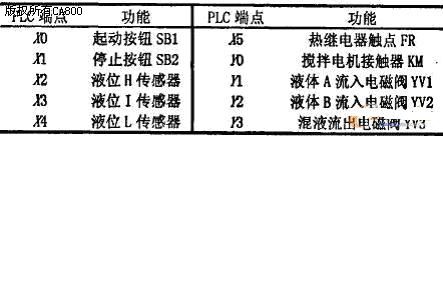

2）PLC輸入輸出表?；旌弦后w控制PLC的I/O點分配表如表3所示。控制混合液體PLC輸入/輸出表如表3所示。在PLC輸入端接一個對攪拌電動機起過載保護作用的熱繼電器常閉觸點。當電機發生過載時，此觸點斷開時系統將停止工作。

表3 混合液體控制PLC的I/O點分配表

3）組態仿真畫面?；旌弦后w組態仿真畫面如圖4所示。當“組態王”和PLC通信正常時，點按啟動按鈕，就可在畫面中非常形象直觀地觀察到管道中水的流動、儲液罐中液體的升降和攪拌器的轉動，以及水位傳感器接通的情況。另外，在畫面中設計了液位報警窗口，當液位數值變化異常時將進行報警；還設計了歷史曲線、實時曲線、數據報表畫面，以便對液位進行趨勢分析。由于篇幅所限，此畫面沒有給出。

5 實驗過程

開發的仿真PLC控制對象畫面中的圖素已經建立了動畫連接。“組態王”與PLC進行通信，已經驗證了仿真監控畫面運行的正確性，可實現真實PLC控制對象所要求的一切功能。當學生做實驗時，不必為其提供梯形圖，不過可以先通過計算機屏幕為學生展示開發好的仿真控制畫面，使學生對自己設計的控制系統有感性認識，從而進一步激發學習興趣。具體實驗步驟如下：

1）按照每個實驗給出的控制要求和PLC輸入輸出表，畫出PLC原理圖和控制程序流程圖，讓學生學會PLC的實際接線和電氣元件的選型及標準畫法，使實驗更接近實際。
2）應用三菱PLC編程軟件FXGPWIN在計算機上自編程序。可使用不同的算法和指令編寫程序，但最終要實現系統的相同控制。
3）PLC程序編制完成后，要進行調試修改。首先，利用PLC編程軟件中的“編譯”命令，檢查PLC程序是否有語法錯誤，如果沒有再將程序下載到PLC中；其次，利用PLC編程軟件中的“監控”和“強制”命令，調試PLC程序。
4）PLC與組態軟件通信。通過運行仿真畫面，可形象直觀地觀察仿真PLC被控對象的工作情況，由此也可驗證PLC程序正確與否。

6 結 語

將仿真技術應用于PLC教學實驗，解決了無控制對象及無法開設PLC實驗課的問題。此外，仿真方法還可在教師的科研中發揮巨大作用，既能節約大量的實驗經費，又能縮短實驗時間，提高實驗的安全性，另外，仿真控件的開發周期短，開發后免維護，所以可以開發多個仿真控件，增強實驗的多樣性，以更好地達到教學目的。目前，我們已經開發了運料小車、自動售貨機、五層樓電梯、霓虹燈等仿真控件，并編寫了實驗指導書以配合課堂教學，幫助學生積累工程現場的經驗，使之得到全面綜合的鍛煉。
