當今很多汽車公司在概念車的設計中都采用了線控技術，線控技術將是未來汽車的核心內容，這將要求汽車的各個組成部分發生革命性的變化，在汽車的制動系統部分就得到了充分的體現，如電子機械制動(EMB)系統就是制動系統的一個發展方向，本文就電子機械制動系統中的電磁制動系統展開了討論，并針對電磁制動系統的防抱死功能進行了仿真研究。

1 基于盤式制動器的電磁制動系統

電子機械制動系統和液壓制動系統就制動原理來說是相同的，其車輪和制動裝置的主要部分是相同的。只是在電子機械制動系統中，電源代替了液壓源，機電作動器代替了液壓作動筒。小型車輛的EMB主要包含以下部分：（l）電制動器。其結構和液壓制動器基本類似，動作器是電動機或電磁機構。（2）電制動控制單元(ECU)。接收制動踏板發出的信號，控制制動器制動；接收駐車制動信號，控制駐車制動；接收車輪傳感器信號，識別車輪是否抱死、打滑等；控制車輪制動力，實現防抱死和驅動防滑并兼顧其它系統的控制。（3）輪速傳感器。準確、可靠、及時地獲得車輪的速度。(4)電源。為整個電制動系統提供能源，與其它系統共用。

本文所研究的基于盤式制動器的電磁制動系統，是電子機械制動系統中的一種方式。電子機械制動系統按照作動器的不同可以分為電磁式和電動機式。其中電磁式的電子機械制動系統又可以分為兩種方式，一種是基于鼓式制動器，另一種是基于盤式制動器（關系如圖1所示)。與傳統的制動系統不同，電磁制動系統以電子元件代替部分機械元件，成為機電一體化的制動系統?；窘Y(jié)構是使用電磁體代替液壓缸作為執行機構（如圖2所示），其工作原理類似以前馬車采用的楔塊制動方法，馬車制動時，在馬車車輪與輪罩之間塞人一楔型塊，由于摩擦力作用將導致楔塊與車輪的鎖止。此種電磁制動器正是沿用了這一思路，制動時控制電磁體推動楔型塊，由于利用了汽車的部分動能進行制動，只需要較小的電磁力。通過電制動控制單元（ECU）來的控制電磁體的動作，在電子控制系統中設計相應程序，操縱電控元件來控制制動力的大小及制動力的分配，可完全實現使用傳統控制元件所能達到的ABS功能。與傳統的ABS相比具有以下優點：結構布置上要靈活，省去了復雜的管路系統；省去了傳統制動系統中的制動油箱、制動主缸、助力裝置、液壓閥等部件，使整車的質量降低；易于改進，稍加改進就可以增加各種電控功能；制動響應時間短，提高制動性能。

2 汽車ABS控制的基本原理

汽車在制動過程中，其制動力受輪胎與路面之間附著系數的影響。試驗表明，表征輪胎與路面之間的附著系數與滑移率有圖3所示的關系。從圖中看出，當滑移率為15％-20％時，縱向附著系數達到最大值，側向附著系數也處于較高水平，車輛的制動效果最佳，同時又具有一定的橫向穩定潛能。汽車ABS控制正是利用這種關系，在制動過程中將車輪的滑移率控制在最佳滑移率的附近。

3 車輛系統模型的的建立

3.1 電磁制動系統模型

電磁制動系統中，電磁體的電磁力與電磁體線圈中的通電電流和匝數有關，基本上與安匝數成線性關系。當線圈的匝數一定時，改變線圈中通電電流，電磁體的磁力隨之改變。不同于普通摩擦制動器，電磁制動器不需要壓力調節器，而直接控制電流。由于使用電流調節器代替了壓力調節器，所以減少了系統的非線性。制動時電磁體磁力首先要克服回位彈簧的回位拉力，在磁力大于彈簧力的情況下，推動楔型塊使摩擦塊與制動盤接觸，產生制動力矩。假定克服彈簧力所需斥力為Fo,電磁體產生的斥力為F，則制動力矩可以表達為：

式中，T表示產生的制動力矩；kb為制動效能因數，是車輛速度的函數，這里近似看為常數；uf是摩擦塊與制動盤的平均摩擦系數；r為制動盤摩擦半徑,F是隨時間線性變化，對(1)式求導得：

式中，U為制動力矩的變化速率。當制動力矩增加時U =a，（a為正常數）；當制動力矩減少時，U=-a；當制動力矩保持不變時，U =0.3.2車輛動力學模型

單輪制動時的受力分析如圖4所示，簡化分析忽略滾動摩擦阻力及空氣阻力，其運動微分方程如下：

式中m-車輛質量

-車身加速度

Fx-地面制動力

J-車輪轉動慣量

-車輪角加速度

r-車輪半徑

Tb-制動器扭矩

μ-縱向附著系數定義滑移率為：

λ=1-ωr/v

式中λ——滑移率 ω——車輪角速度

r——車輪半徑

v——車身速度

3.2 基于路面附著系數的控制算法

目前ABS系統大都采用邏輯門限控制和基于車輪滑移率的控制，如滑?？刂?、PID控制、模糊控制、模糊PID控制等，邏輯門限控制的控制邏輯比較復雜，控制也不夠平穩，各類車型之間的互換性不佳，因為具體控制參數值的選取往往根據具體車型而定。采用車輪滑移率控制算法可以克服邏輯控制的缺陷，它能使車輪的滑移率迅速收斂到設定目標，但很容易引起控制系統的不穩定，導致車輪滑移率以較大幅值波動，同時不能充分利用路面的附著系數，導致制動器的效能降低?；诼访娓街禂?shù)的防抱死制動系統控制算法能夠適應各種路面變化，只需車輪轉速，不需車身的速度，降低了ABS裝置的成本。

根據如下表達式[3]：

式（6）中v、r、m均為正數， 的正負號由 的正負號決定。

當 需增大電流；

當 需減小電流；

當 需保持電流不變。

4 仿真分析

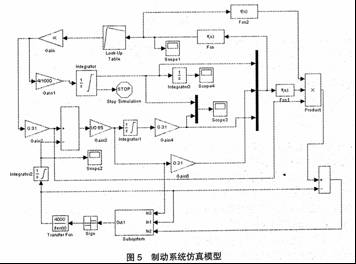

在MATLAB的SIMULINK環境下，建立了制動系統仿真模型見圖5。

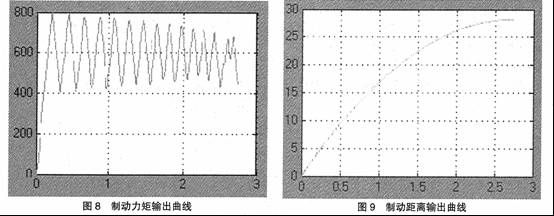

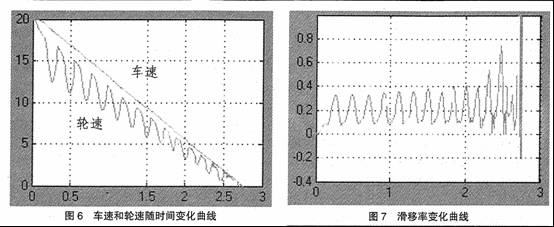

仿真模型的參數：整車質量1000kg；車輪半徑0.31m；車輪轉動慣量0.65 kg m2；制動初速度20m/s.在混凝土路面的路況條件下（當滑移率為0.2時，峰值附著系數為0.85），仿真才用變步長5階龍格一庫塔法進行，仿真結果如圖6～圖9所示。圖6為車速和輪速的變化曲線，可以看出車輛輪速并不是很快減小為零，而是隨車速一起緩慢變化，提高制動時的安全性。圖7為汽車在混凝土路面上仿真的滑移率變化曲線，從仿真結果上可以看出，使用基于路面附著系數的控制方式，可以保證車輛滑移率在最佳滑移率附近，使汽車能夠充分利用路面的附著力，從而提高汽車的制動性能和操縱性能。表明本文電磁制動器以基于路面附著系數控制方式建立的模型是正確的，可以為實際ABS系統的開發提供參考。

5 結論

電磁制動器改善了現有制動器的諸多缺點，特別是由于采用電路控制代替?zhèn)鹘y(tǒng)制動作動系統減少了制動滯后，也減少了制動系統的非線性因數，使得制動過程更穩定。基于路面附著系數的控制方式，能很好的解決其他控制方式的缺點，使車輛能根據路面情況的變化而變化，保證車輛的安全穩定性。本文的不足之處在于沒有與其他的控制方式進行仿真比較，特別是傳統液壓ABS系統的比較，還需要進一步進行量化的研究，同時需進一步用實驗來證明。
