摘要：運用Labview和PLC相結合技術，對變頻器的調試、檢測、老化過程中所需數據實時觀察、監控等。其系統具有實時性好，可靠性高，低成本和高功能等特點。

關鍵詞： 虛擬儀器、 PLC、 在線監控、 在線控制

1．引言

　　變頻調速器越來越被國人所關注，國內呈現百花齊放的局面。在變頻器出廠前應該進行調試、檢測及老化試驗等。如用萬用表，示波器等顯得多而亂。山東新風光電子科技發展有限公司基于NI公司虛擬儀器的優越性，改造了試驗站調試檢測系統，這樣一來，使其對變頻器的調試，檢測簡便而易于控制，在同行業變頻器調試檢測技術遙遙領先，并進一步保證了公司的質量方針“保持產品出廠合格率100%”。

2．系統構成及原理

　　針對山東新風光電子科技發展有限公司的產品電壓等級多，有380V、660V、1140V、2300V及6000V、10000V等，變頻器功率跨度大，從幾個千瓦到幾千個千瓦，這樣一來，輸入電流的跨度也非常大，從幾十安培到幾百安培，系統必須運用PLC進行相應的電壓、電流檔位轉換，系統構成主要由以下幾個部分構成，如圖（1）所示：

圖（1）系統構成結構圖

（1）工控機：人機接口，實時顯示檢測所需要的波形數據，并可進行故障報警，提示等，并將各種曲線的實時行狀顯示在屏幕上。

（2） 數據采集：采用NI公司的PCI-6023E數據采集卡，運用模擬輸入通道和DIO通道向上位機傳送數據。

（3） 數據調理：由于NI公司所需輸入數據具有一定的范圍限制，所以必須對所顯示控制信號進行相應的處理，針對公司的電壓等級多，電流跨度大的特點。對數據調理分為兩部分：一部分為隔離濾波板，另一部分是電壓電流適當?shù)牟杉{(diào)理。

（4） 電壓電流轉換：運用西門子公司生產的S7-200型PLC簡單易于編程，容易控制等特點，來實時控制不同電壓等級的主電路切換，這部分電路較復雜且必須保證互鎖。

3．基于Labview的實現

　　按照上述的系統結構及其控制規律，可以用Labview和PLC相結合來實現。以下就系統實現過程中的關鍵環節進行說明并繪出實現的圖形語言。

3.1 Labview技術簡介

　　Labview是基于G語言的圖形儀開發平臺，其可視性好，直觀，編程簡單易于控制。

（1）流程圖式的開發環境：Labview程序由用戶界面+圖標代碼組成。用戶界面以工程技術人員所熟悉的儀器、儀表面板元素如按鈕、表頭、圖表等作為基本組件，用戶還可以定制控制對象，構建自己的面向具體領域的圖庫，圖標代碼，這樣程序簡潔直觀且易于修改。

（2）豐富的分析工具：Labview提供大量的數據分析包，包括概率統計分析、濾波分析、FFT分析、頻譜分析、波形修整、超限檢測、波形操作等等。

（3）開放的系統互連及廣泛的硬件與通信支撐，具有DDL和CIN接口，可以與多種DAQ卡直接連接等。Labview完全采用圖形儀的編程方式，它通過虛擬儀器（VI）來進行分層和模塊化，其整個系統是一臺虛擬儀器。

3.2 數據采集和分析設計流程

　　本系統基于Labview數據采集和設計分析的基本流程圖如圖（2）所示。

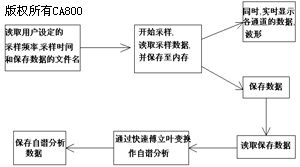

圖（2）系統基本流程圖

可以按照以下幾個步驟完成測試數據的采集和分析：

（1）信號采集和實時顯示

（2）采集數據保存

（3）測試信號譜分析

3.3 數據采集和分析處理各個環節剖析

　　下面介紹上面3個步驟在Labview中的實現，前兩個步驟的前面板如圖3所示。

圖3 前面板顯示

（1）信號采集和實時顯示

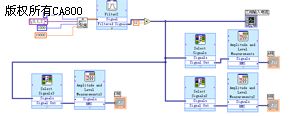

　　這部分的程序后面板如圖4所示

　　圖4 采集和顯示后面板程序

　　首先通過模擬輸入VI，采用傳統的VI模塊，設定Device Number，通道號，采樣頻率等，供采樣的數據實時顯示在示波器中

（2）采集數據保存

　　這部分的程序后面板如圖（5）所示。首先根據客戶選擇的存儲路徑，將其存為一個電子表的文件—。這樣可以用Microsoft Excel打開，并可以選擇部分?jǐn)?shù)據進行打印保存等。

圖5 采集數據后面板程序

（3）測試信號譜分析

　　此系統具有多種測試信號，如輸入電流，輸出電流，輸入電壓，輸出電壓，輸入輸出功率等參數，可進行相應的測試信號的譜分析，對于這部分，根據不同的測試要求可現場實時編程。

4．結束語

　　系統改造完成后，經過一段時間運行使用。結果表明，程序能很好的進行實時測量，顯示，計算，存儲等功能，達到預期的目標，給現場工作人員以直觀容易操作提供了方便，使公司的實驗技術更合理，更先進了。

參考文獻：

1．鄧炎，王磊編，Labview7.1測試技術與儀器應用

　北京：機械工業出版社 ，2004

2.成永紅，電力設備測量—傳感與測控技術

北京：中國電力出版社 ，2002

3．SIEMENS S7—200可編程控制器，SIEMENS公司

（轉載）
