1 引言
生產過程自動化和流體輸配過程中調節閥有著廣泛的應用背景，調節閥的流量調節特性直接關系著整個自動控制的品質。電動調節閥的流量特性一般可以分為直線、等百分比、快開和拋物線等，其中普通角行程蝶閥因有KVS明顯偏大、調節特性差等缺點，只能應用于簡單開關控制場合。
本文作者自行研究開發一種新型的調節蝶閥模型，即通過在閥板上安裝配流盤實現線性流量特性的調節蝶閥。這種閥門的內流結構完全對稱，對執行器配置技術要求較低，且同一口徑規格的閥門可以實現不同規格的標稱流量系數，應用十分靈活。
本文通過利用CFD技術對新型調節蝶閥的多個閥門設計模型進行了三維湍流模擬，在數值結果對比和人工優化后，對符合要求的產品模型再一次進行配流孔尺寸的修正，滿足了理想的線性流量特性。
論文研究者還搭建專門了實驗臺，利用裝配高精度傳感器和數據采集裝置的實驗臺，對調節閥的流量特性進行了實驗研究，結果表明，利用CFD技術對閥門模型的創新研發結果是可行的，我們所開發的安裝配流板的調節蝶閥具有線性流量調節特性。
2 基本原理和三維建模
調節閥可以簡化成一個阻力可變的節流元件，主要用于調節控制節點的流動特征（如流量、壓力等）。配置電動執行機構的調節閥門簡稱電動調節閥，利用電動執行器通過改變閥門的通流面積，從而改變了自身的流量系數，簡化的工程計算公式：
式中：GV是一種閥門開度和流體介質相關的流量系數；A是閥門的當量通流面積；Δp=p1-p2是閥門前后截面平均壓力的差值；Q為通過閥門的體積流量；ρ為流體介質密度。
對于確定的流體介質來說，閥門在一特定開度范圍和確定Re數范圍內，其CV值將近似保持不變。假設閥門壓差保持不變，則閥門開度與體積流量成線性關系的閥門稱為閥門流量線特性。
我們所自行設計開發的閥門計算模型如圖1所示，整體由蝶閥板、轉到軸、閥體和2塊配流板組成。U型配流板的作用不僅僅是為了調節閥門全開狀態下的流量系數，同時在閥門旋轉過程中通過調節閥門的當量通流面積，從而實現調節閥門的線性流量特性要求。
圖1 調節蝶閥的產品模型
具體數值模擬過程中我們假設來流速度恒定不變，也就是閥門所在管道的入口處的速度恒定。在計算模型的選擇上，我們采用的是工程中應用比較廣泛的RNGK-ε三維湍流模型和非結構化網格的SIMPLE方法。網格大致結構如圖2所示。
圖2 Y=0的軸向剖面局部網格結構
數值模擬的收斂節條件為：Continuity、X-velocity、Yvelocity、Z-velocity、K、Epsilon值均小于0.001。對閥門在不同的開度X、不同來流速度進行了數值模擬。
在數值計算得出結果后首先是定性分析。在計算結果的三維模型中取一軸向平面，利用工具軟件顯示其Z-velocity云圖，90°全開的數值結果如圖3顯示，閥門上下速度呈對稱狀態，閥門內流速度分布合理。通過對閥門前后某管道截?cái)嗝鎵毫?chǎng)進行三維數值離散積分，得出遠離閥門一定距離的前后管道截?cái)嗝娴钠骄鶋毫χ担M(jìn)而得出閥門壓降，截面壓力如圖
圖3 閥門在全開情況下的軸向速度矢量圖
圖4 閥前、閥后的截面壓力和速度
3 實驗測試

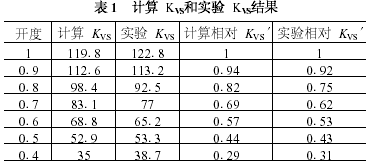

為了驗證三維湍流數值模擬的數據結果，我們專門加工制造了與三維計算模型相同尺寸和相同內部結構的閥門模型，同時搭建了裝配有高精度流量傳感器和壓差傳感器的管路實驗臺（如圖5所示）。利用高分辯率電動執行裝置轉動閥門，在不同的開度下測量閥門的壓降以及流量Q。其中流量系數、相對流量系數的定義參考文獻[1]、[2]（見表1），試驗對比結果如圖6所示。
圖5 實驗臺示意圖
圖6 模擬計算和實驗測試數據擬和曲線對比
4 結論
本文通過對自行設計的新型線性特性的調節蝶閥模型進行了三維湍流流動的數值分析，同時利用數值模擬的結果進行人工優化后，選擇了一個產品模型，并進行了實驗研究，結果表明：
（1）利用閥門配流板當量通流面積的初步設計思路，結合CFD優化技術所計算獲得的調節蝶閥具有線性流量特性，方法可行；
（2）當量數值計算和實驗研究對比結果表明，CFD數值模擬方法可以預測設計閥模型的流量特性，為閥類新產品的研發節省了大量實驗的成本。因此，三維CFD數值模擬技術完全可以用于調節閥的開發和設計；
（3）利用本文的方法得到的調節型電動蝶閥具有十分理想的線性調節特性，可以推廣應用。
參考文獻：
[1] 陸培文，孫曉霞，楊炯良.閥門選用手冊[M].北京：機械工業出版社，2001.
[2] 施俊良.調節閥的選擇[M].北京：中國建筑工業出版社，1986.
[3] 王成，郝巖峰，施瞬天.動態流量平衡閥在暖通工程中的應用[J].制冷空調電力機械，2003（2）.
[4] 陳慶光，徐忠，張永建.RNGK-ε模式在工程湍流數值計算中的應用[J].力學季刊，2003（1）.
[5] 沈新榮，陸冰，李江莉，李增珍.一種自動流量平衡閥的數值分析及試驗研究[J].液壓與氣動，2006（1）：56-57.
[6] 沈新榮，李江莉，陸冰，李增珍.一種新型電動蝶閥調節特性的數值計算及實驗研究[J].液壓與氣動，2006（5）：47-48.
[7] J.L.萊昂斯.閥門技術手冊[M].北京：機械工業出版社，1991.
[8] 吳望一.流體力學[M].北京：北京大學出版社，1982.
[9] Patankar，cal Heat Transfer and Fluid Flow [M].NewYork：Hemisphere，1980.
