隨著汽車速度的不斷提高，隨之出現的與汽車氣動性能有關的問題也越來越多，如空氣阻力（當車速達到250～300km/h時，空氣阻力占總阻力的50%以上）、氣動噪聲以及對周圍環境的影響等，均與汽車外形的流線程度有關。為此，還必須進一步優化車體外形，減少空氣阻力等對汽車的影響。從時速不超過50km/h的馬車型汽車，發展到現在的流線型汽車時速可以達到200～300km/h，百年的汽車發展給人類社會帶來了巨大而深刻的變化。有限元分析計算是研究汽車氣動性的一種手段，本文運用ANSYS公司的有限元分析軟件ANSYS對三種汽車外形進行了分析研究，針對三種汽車外形氣動性能做了比較，研究車外形對氣動性能的影響。

數學以及有限元模型

根據流體力學理論，計算的數學模型采用三維粘性不可壓縮雷諾平均應力方程和工程上應用較廣的k-∈雙方程湍流模型。

連續性方程：

動量（矢量）方程：

式中me??為有效粘性系數，且me?? =m+mt，m為動力粘性系數，mt為湍流粘性系數，其中mt =Cmρκ2/∈，Cm為常數，一般取為Cm=0.09；P'為修正壓力，且P'=P+—ρκ；k和∈值1可由k-∈雙方程得出。

湍流動能k方程：

湍流動能耗散率方程：

其中C∈1， C∈2， σκ， σ∈為常數，其取值一般為：C∈1=1.44，C∈2=1.92，σκ=1.0，σ∈=1.3。剪切生成項G的取值一般按下式得出

由于本文所使用的是ANSYS教學版軟件，在計算規模上有很大限制，因此對計算模型進行了必要的簡化，考慮汽車結構的對稱性，在忽略側風等非對稱性因素的影響，考慮汽車的對稱面，同時對車底、車頭等部位均進行了必要的簡化，建立了平面有限元模型。使用ANSYS軟件的2D FLOUNT 141單元進行離散，用有限元的二維分析模型進行求解。

計算與分析

在此，針對不同時代的車型選用了三種有代表性的車型進行分析。

1.車型1，（如圖1～4）

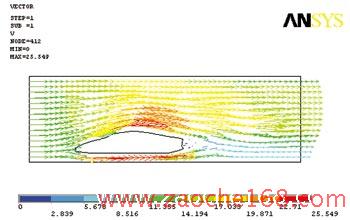

圖1 速度為50km/h

圖2 流體總體壓力分布圖

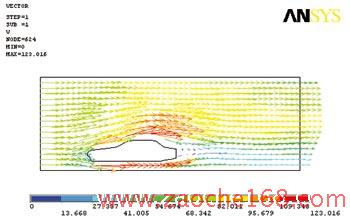

圖3 速度為250km/h

圖4 流體總體壓力分布圖

2.車型2，（如圖5～8）

圖5 速度為50km/h

圖6 流體總體壓力分布圖

圖7 速度為250km/h

圖8 流體總體壓力分布圖

3.車型3，（圖9～12）

圖9 速度為50km/h

圖10 流體總體壓力分布圖

圖11 速度為250km/h

圖12 流體總體壓力分布圖

4.速度分布

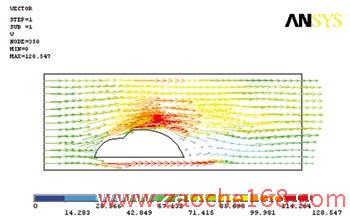

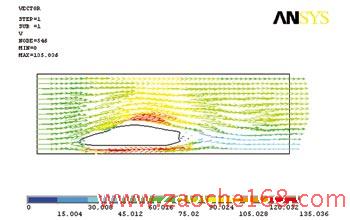

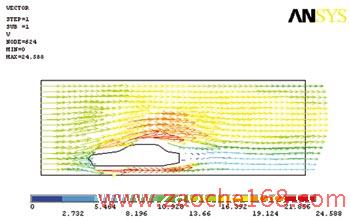

圖1、3、5、7、9、11給出的是3種汽車分別在高低速時縱向?qū)ΨQ面流場速度分布情況?？梢钥闯?，由于三種頭部形狀流線型都較好，當氣流流過汽車頭部時基本上未出現大的流動分離。但車型3流線型最佳且外形曲面變化最小，所以效果最好。

氣流在經過汽車頂部時達到最高速度，然后氣流回落速度也逐漸降低。在汽車尾部，三種車型都產生了渦流情況。隨著離汽車尾部距離的增大，旋渦的渦強在減弱，渦核向外移動，并向地面靠近。這說明渦流在不斷地擴散，能量也隨之在耗散。車型3有較好的表現，尾部有較好的流線型，且經過了車型的改進使得渦流較小。而在高速時車型3的表現更突出，其他兩種車在高速時，尾部渦流有變大的趨勢，且流線型變差速度變化較大。

空氣壓力分布

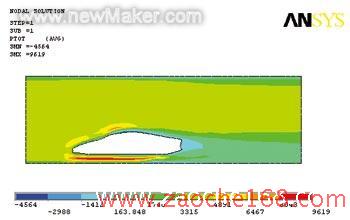

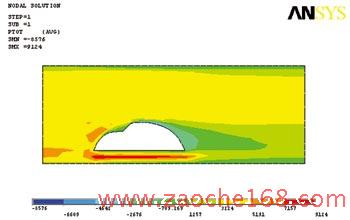

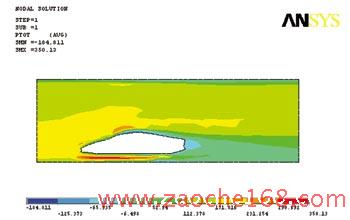

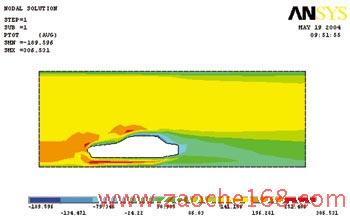

圖2、4、6、8、10為氣流總體壓力分布圖。由于汽車底部靠近地面，把氣流進行了壓縮增速，所以，3種車都出現了不同層度的高壓區域。相比較而言，車型3稍微好于其他兩種。由于頭部氣流開始與汽車接觸變化，氣壓也開始變大。車型1較差，在汽車前窗部分出現較大的高壓區域，而其他兩種較好。在尾部，由于渦流的產生等，出現了負壓區域。在后上方，由于車頂部高速氣流的作用，產生了一條較長的較高的壓力帶，且逐漸變小。

結論

由ANSYS分析計算得知：在汽車頭部氣流開始分流，而汽車外形的變化使流速開始加快。在汽車的頂部和底部產生高速區，且在車頂部分產生最高流速，然后開始逐漸回落。汽車尾流中有縱向的渦流產生，隨尾流的發展，渦流由強到弱，渦心降低（逐漸接近軌面），渦核向外移動。通過比較，第三種車型優于其他兩種車型，且在低速和高速時都有較好的空氣動力性能。故在汽車外形發展設計研究時，應盡量將汽車外形設計成流線型，外形曲面曲率不應出現突變或變化過大，避免產生流動分離。
