為檢驗設計壽命是否滿足使用要求，進行了此次變速器齒輪、軸承疲勞壽命試驗。17H 型機械式變速器是NJ17 系列機械式變速器的最新改進型號，它采用IVECO“S”系列28024 變速器的先進結構并使其符合NJ1061 系列汽車的安裝和換檔操作要求，是為配合高速環保車而設計的一種新型的具有先進技術的機械式手動變速器。在試驗過程中應用了VDM1000 汽車變速器故障監測系統（由中國科學技術大學和南京汽車研究所共同研制）對其齒輪、軸承等部件進行實時監測，根據對監測數據的分析，發現了試驗的早期故障，及時解決問題，保證了試驗的正常進行。
1 變速器試驗故障監測原理
1.1 汽車變速器的失效形式和原因
變速器是重要的傳動裝置，各種機械中造成其失效的原因主要是由于設計不當、裝配和制造不良及維護操作不善引起的。變速器中各類零件損壞的百分比如下表所示。
由此可見，齒輪本身的失效比重最大，占60%，軸承的失效比重次之，占19%。一般情況下，常見的齒輪失效形式有四種: 斷裂、磨料磨損、粘附磨損或擦傷，以及疲勞剝落。滾動軸承失效的基本形式有：
磨損失效、疲勞失效、腐蝕失效、斷裂失效、壓痕失效和膠合失效。
1.2 齒輪的振動分析
齒輪具有質量，輪齒的柔性可看作彈簧，所以若以一對輪齒為研究對象，則該齒輪副可以看作是一個振動系統，如圖1 所示。
圖 1 齒輪副力學模型
其振動方程為：
式中 X--沿作用線上齒輪的相對位移；
C--齒輪嚙合阻尼；
K(t) --齒輪嚙合剛度；
T1、T2--分別作用于主動齒輪和從動齒輪上的扭矩；
r2--從動齒輪節圓半徑；
i--齒輪副的傳動比；
E(t) --由于輪齒變形、誤差及故障而造成的兩個輪齒在作用線方向上的相對位移；
Mr--換算質量，Mr=M1M2/（M1+M2）。其中M1、M2 為主動、從動齒輪的質量。
若齒輪副主動輪轉速為n1，齒數為z1；從動輪轉速為n2，齒數為z2，則齒輪嚙合剛度的變化頻率（即嚙合頻率）為：
1.3 滾動軸承的振動分析
滾動軸承在旋轉時，即使是新的軸承也會產生振動。其主要有下列兩種振動組合而成：第一種是由于軸承滾動元件的不圓度、凹凸不平的粗糙度和波紋度引起的振動；第二種是由于外力的激勵而引起的軸承各元件，在其固有頻率上的振動。
由于潤滑不良和混入異物等原因使?jié)L動元件表面劣化，致使?jié)L動表面原來的不平程度變得更加厲害，這種不平仍具有隨機性。因此，由此而引起的振動也保持其隨機性，只是由于凹凸形狀的變大，相應的激振力也增大。因此，由此所產生的振動其振幅也相應增大。
當軸承的滾動體表面上產生剝落和裂紋等局部缺陷時，隨著軸承的運轉，缺陷部分每當與其他元件表面接觸一次就會產生一個沖擊激振力，該沖擊具有明顯的周期性。這種周期性脈沖振動一旦出現，就告訴人們：該軸承的某個元件已經產生了某種缺陷。

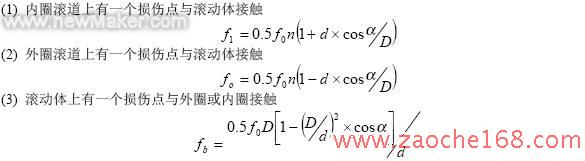

滾動軸承缺陷的振動特征頻率如下：
式中 f0--旋轉軸的頻率，f0=n1/60；
n1--軸轉速（r/min）；
n--滾動體數目；
D--軸承滾道節距；
d--滾動體直徑；
α--接觸角。
對振動信號進行頻譜分析。如果在譜圖中出現上述公式描述的特征頻率成分時，就被認為對應的各軸承元件有缺陷存在。
1.4 故障診斷的基本過程
故障診斷最基本的問題就是運用診斷知識對設備的有關狀態進行模式識別，其過程可表述為圖2 所示。

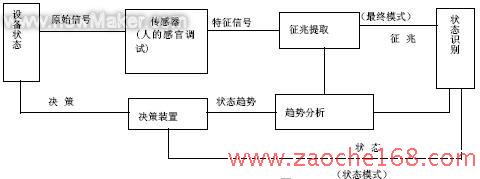

圖2
2 DM-1000 汽車變速器故障監測系統
2.1 硬件設計

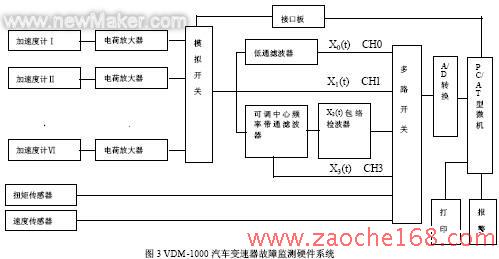

VDM-1000 汽車變速器故障監測系統是采用單臺微機進行數據采集、數據處理、數據及處理結果的顯示與打印。具體來說，該系統的硬件主要由傳感器（加速度、扭矩、轉速）及其適調放大器、多路開關、濾波器、A/D 板、AT 微機及其外設等組成，見圖3。
(1) 加速度傳感器輸出的是電荷量，經電荷放大器轉換成電壓量，然后按以下路徑分別處理：
(2) 經抗混疊低通濾波器（截至頻率為16kHz），作為原始信號保留，被進一步分析使用。
(3) 經可調中心頻率帶通濾波器，濾去與故障頻率無關的頻率成分，作監測信號用。
(4) 經帶通濾波器和包絡檢波器，作信號的包絡譜分析。觀察特征頻率成分的變化情況，可作為精密故障診斷和故障定位。
(5) 轉速傳感器輸出的是正弦波，正弦波的頻率反映了轉速的大小。經轉速扭矩儀輸出的是電壓值。根據測得的轉速可計算出齒輪和軸承的特征頻率。
(6) 扭矩輸出形式是電壓值。對扭矩變化的監測可使計算機監測系統了解變速器工況。
2.2 軟件設計
VDM-1000 汽車變速器故障監測系統軟件是由初始化模塊、狀態監測模塊、信號分析模塊、趨勢分析模塊、文件管理模塊和標定模塊等組成。并有求助模塊給用戶必要的幫助信息。
3 試驗情況
3.1 監測診斷方法
試驗時，首先對被監測的變速器作變速試驗，得到不同轉速下箱體振動信號的譜陣圖。通過對譜陣圖的相關分析，找出箱體的共振頻帶，作為監測用頻帶。然后初始化監測系統，在所監測的變速器上拾取正常狀態下的振動信號。帶通濾波器的通帶設在箱體的共振頻帶，監測系統即可計算出正常狀態下帶通信號的均方根值RMS0、峭度系數KV0 和頻帶能量SE0。試驗過程中監測各測點的均方根值、峭度系數和頻帶能量，與初始值進行比較，以確定被試變速器試驗進展情況。
3.2 測點位置的選擇
在變速器殼體上不同位置上的點，由于信號傳遞路徑不同，因而對同一激勵的響應也有所差異。變速器軸承支座處對軸承的振動響應比較敏感，此處設置監測點可以較好地接收軸承振動信號，而殼體中上部比較靠近齒輪的嚙合點，便于監測齒輪的試驗情況。為盡量減小信號傳遞的中間環節，本次試驗監測點選在變速器三個軸的軸承支座及變速器殼體的中上部。與監測系統對應，第一通道為殼體處、第二至第四通道分別為一軸軸承、中間軸兩端軸承處。
3.3 試驗情況
經過60h 試驗后，通過故障診斷系統的計算機顯示，在第二通道發出警告信息，進行頻譜分析，發現譜圖顯示的能量增加（對比于試驗初期時的能量），對比圖形見圖4。初步判定為一軸軸承發生故障，及時停機進行變速器拆檢，果然為一軸軸承由于安裝不當造成偏磨，從而引起內圈磨損。及時更換該軸承，保證試驗順利進行。

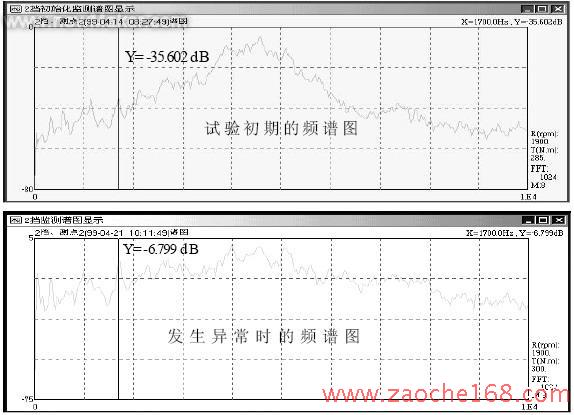

圖4 頻譜圖對比
3.4 試驗分析
試驗所用一軸軸承為7206E 軸承，其尺寸參數如下：
軸承滾道節距 D=46mm，滾動體直徑d=8mm，接觸角α=14°，滾動體數目n=15.
計算軸承各部件的頻率如下：
以上計算為理論值，實際的頻率應在理論值附近。由試驗監測中的頻譜圖及波形圖中顯示，在1700Hz時振動增大。1700Hz 近似為321.4Hz 頻率的5 倍，故而判定為軸承內圈損壞。
4 結束語
應當指出的是，使用的變速器故障診斷是一個非常復雜的課題，成功與否不僅決定于診斷系統提供的分析功能和診斷方法的有效性，還取決于操作人員的實際水平。變速器故障監測診斷系統的發展方向是提高系統的智能化水平，開發變速器故障診斷的專家系統。伴隨著科技的發展和計算機的應用，故障診斷越來越為人們所接受，振動學的深入研究及分析軟件的進一步開發，將使故障診斷的實施操作日益簡易，也必將使診斷的精度日臻準確。
