1 項目意義
隨著汽車工業的快速發展，人們對汽車的經濟、安全、美觀、實用等性能的要求越來越高。其中，安全性對汽車的重要性不言而喻。每年全世界因交通事故死亡的人數達18 萬之多，因交通事故造成的各種損失觸目驚心。汽車被動安全性的提高，有助于降低安全事故造成的各類損失，更重要的是使乘客和駕駛員的生命安全得到了有效保障，極大減少傷亡的機率。因此，汽車碰撞安全性的改進設計具有良好的社會效益。
風景海獅車型是北汽福田公司為更好地滿足人們對商務用車的需求而設計開發出的一款“平頭”車型。因其最初的設計方案存在整車前部吸能變形空間比較小、碰撞安全性不滿足我國碰撞法規要求等缺陷，該系列車型起先并不適用于客貨兩運，需要對原方案作適當改進。本項目開發目標為提高風景海獅車型的碰撞安全性，使其達到國家標準CMVDR 294《關于正面碰撞乘員保護的設計規則》的要求。本項目立題同時兼顧了社會效益、經濟效益和科技創新三方面的效應。
另一方面，2003 年1 月1 日國標 CMVDR 294《關于正面碰撞乘員保護的設計規則》的強制實施，使按原設計方案設計的風景海獅面臨被迫停產和停止銷售的命運，由此會給北汽福田公司造成大量銷售利潤的損失；如果完全更改此車型，則需改換整套生產線、模具、夾具，需要四到五個億的資金投入和兩年的整改時間，這是現實所不允許的。有鑒于此，項目小組提出了采用實車碰撞試驗和樣車碰撞計算機模擬相結合的方法提高風景海獅安全性的改進方案。與傳統的“經驗性設計與實車碰撞試驗”相結合的辦法相比，本方案能顯著地縮短改進設計周期并大大降低成本。因此本項目的開發同時還具有相當?shù)慕?jīng)濟效益和科技創新意義。
2 項目內容和實施方法
2.1 項目的主要內容
本項目的主要內容包括：
(1) 建立風景海獅的整車CAD 和CAE 模型，為后續的模擬計算做準備。
(2) 在大量模擬計算和整車及零部件試驗結果綜合分析的基礎上，找出該車存在的問題，提出改進設計原則和可供選擇的改進方案，并對這些方案進行分析，具體過程如下：
1) 通過整車碰撞試驗檢驗本車型的車身結構耐撞性；
2) 通過臺車碰撞試驗檢驗乘員約束系統的安全性；
3) 通過虛擬樣車碰撞的計算機模擬，快捷地對原方案或改進方案作出初步評測，找出可能存在的問題，改進方案作進一步分析，直至找到較理想的改進方案，再生產物理樣車進行實車碰撞試驗；
通過物理樣車的整車和臺車碰撞試驗，對原方案或改進方案進行評測，試驗結果作為進一步改進設計的依據。
(3) 根據具體生產情況確定可行的改進設計方案，保證各項工藝要求和加工質量；
(4) 依據我國CMVDR294 法規的要求，由權威機關對具體的改進設計方案進行驗證；
(5) 通過碰撞試驗后，進行結構改進設計和模具開發、零部件換型、生產線改進等，落實生產一致性要求。
2.2 項目實施方法和實現途徑
風景海獅改進過程是一個“樣車碰撞試驗—理論分析提出改進方案—模擬計算驗證—臺車及零部件試驗—樣車碰撞試驗”的循環過程。
汽車碰撞安全性研究有兩個主要手段，即實車碰撞試驗和數值模擬。
實車碰撞試驗是用整車碰撞試驗和臺車碰撞試驗來分別考核結構耐撞性和乘員約束系統的安全性；在整車碰撞試驗和臺車試驗中采用非常先進的日本共和電子設備來保證測試的高效準確，其中包括（KYOWA）LBT-S-20KNS2 型安全帶傳感器和DIS-3000A 型車載數據采集系統。
數值模擬在產品的設計階段就可以進行，通過數值模擬，分析、發現并解決問題，縮短開發周期，降低研制費用；可以很方便地得到任意零部件的應力變形情況，修改設計方案后，便于修改計算模型，得到有關分析數據。在本項目的數值模擬計算中，硬件采用IBM 公司提供的大規模并行處理機群系統（4 個結點機，8 個CPU），軟件采用ANSYS 公司提供的LS-DYNA3D960 并行版計算軟件，計算效率比串行計算高4～5.3 倍。
3 風景海獅安全性改進設計
3.1 改進前風景海獅車存在的問題
本項目一共進行了4 次整車正面碰撞試驗。2002 年3 月4 日，在清華大學汽車安全與節能國家重點實驗室對風景海獅車進行的第一次正面碰撞試驗充分暴露了該車在碰撞安全性方面存在的問題，大部分問題都出在零部件質量上，只需要更換零部件或者局部加強就可以解決。而其中對整車安全性有重要影響，而且比較難以改進的因素有以下兩項。
3.1.1 車架變形情況
圖1 改進前車架主梁三叉處向上翹曲
風景海獅車在結構上屬于非承載式車身，在強度和重量比較大的車架上焊接車身結構，碰撞試驗時，車架吸能約60％～70％，因此車架變形情況對碰撞安全性具有決定性影響。通過風景海獅車的碰撞試驗，發現車架主梁三叉處向上翹曲大約20 度（見圖1），這直接導致兩個嚴重后果：第一，導致轉向管柱后移量較大，壓縮乘員空間，影響乘員頭部和胸部傷害指標。第二，導致儀表板后移量較大，影響乘員腿部傷害指標，甚至影響頭部和胸部傷害指標。因此，需進行大量模擬計算，尋找合理的改進設計方案，增強吸能效果，以降低車身的加速度，最終降低乘員頭部、胸部和腿部的傷害指標。
3.1.2 安全帶失效
安全帶失效直接影響到假人頭部HIC 和腿部傷害指標。對整車來說，安全帶是非常敏感的部件，與車身軟硬度和乘員空間匹配都有很大的相關性。因此，必須通過臺車試驗進行安全帶性能的檢驗和選配。
3.2 碰撞安全性改進設計
碰撞安全性改進設計是模擬計算與實車碰撞試驗相結合的過程。兩種手段配合使用可保證在較短的時間內完成汽車碰撞安全性的改進設計工作，節省試驗經費，提高汽車被動安全性研究工作的效率。
通過模擬計算為試驗測試提供參考和方向，在計算機上方便、快捷地進行多方案的分析比較，效率高、成本低。由于風景海獅車架變形情況對碰撞安全性起著決定性的影響，在進行碰撞模擬時，采用了車架的CAD 和CAE 模型來進行計算和分析（圖2、圖3）。同時，使用IBM 公司提供的并行計算機群系統和ANSYS公司提供的LS－DYNA960 并行計算軟件，大大提高了計算效率，確保樣車碰撞試驗、模擬計算和改進設計同步進行，取得了很好的效果。

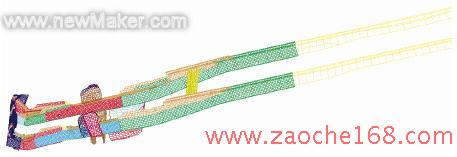

圖2 風景海獅改進前車架的模擬變形圖

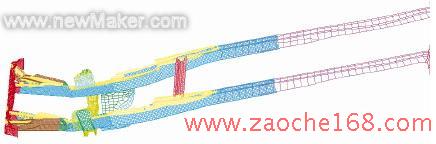

圖3 風景海獅改進后車架的模擬變形圖
實車碰撞試驗可有效地驗證改進設計方案的正確性和可行性。在大量模擬計算的基礎上擇優選出改進設計方案，并通過實車碰撞試驗來驗證可行性。在兩輪的車架改進設計工作中一共進行了兩次實車碰撞試驗。隨后進行了7 次臺車試驗來對安全帶進行改進和選型。根據前兩輪車架改進設計和7 輪臺車試驗的結果，制定了最終的改進設計方案，并進行了第四次實車碰撞試驗來驗證方案的實際效果。實車碰撞試驗結果表明，改進后的車架在三叉點沒有翹曲，車身加速度降低約25%。由圖4 和圖5 可見，實車碰撞試驗與模擬計算所體現的改進前后車身加速度均相差25%左右，表明模擬計算結果可有效的應用于改進設計指導工作。整個改進設計工作歷時4 個月，耗費資金520 萬左右，與國內外同類改進設計工作相比，具有很高的效率，節約了大量的試驗經費。

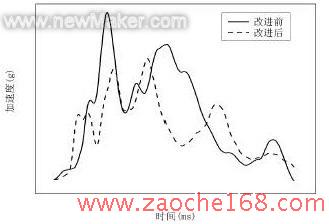

圖4 改進前后模擬計算的車身加速度

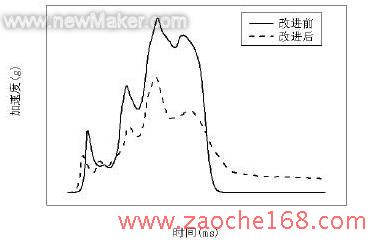

圖5 改進前后實際車身加速度
4 主要改進措施
針對風景海獅車身結構耐碰性和乘員安全性方面存在的問題，通過多次整車碰撞試驗和臺車碰撞試驗以及大量模擬計算，提出以下主要改進措施：
(1) 由于原車型碰撞后主梁三叉處翹曲20°導致轉向盤后移量過大而影響乘員空間，故對車架三叉處的局部進行加強處理。
(2) 同樣針對此問題，在前橫梁和保險杠之間加裝了雙層吸能結構。
(3) 經臺車試驗對安全帶進行選型并檢測，選用三點緊急鎖緊式安全帶，保證了乘客約束系統的安全性。
(4) 對于油箱焊縫開裂，燃油大量泄漏問題，我們更換了塑料油箱。
(5) 針對發動機掛點撕裂，導致發動機前移量過大的問題，給發動機加裝了較軟的限位裝置。
(6) 對于座椅頭枕飛出的問題，采取了更換豪華座椅，改進座椅頭枕鎖止機構的措施。
(7) 對風擋玻璃破碎的問題，采取了更換夾層玻璃并膠粘固定的措施。
(8) 對于座椅地板螺栓孔拉脫問題，采取了對地板進行局部加強的措施。
(9) 對于車架前端和三叉處焊點開裂問題，加強了對焊點質量的控制。
5 生產一致性實施
通過國家安全法規要求的樣車改進措施在生產中落實，具體為車身主要承載結構、車架縱梁的改進設計及模具開發、安全帶、坐椅、油箱等重要部件的換型，焊裝線工藝改進以及工藝控制等，通過生產一致性實施，保證批量生產的風景海獅完全滿足國家碰撞安全法規的要求。
6 總結
經過三輪 “樣車碰撞試驗? 理論分析提出改進方案? 模擬計算驗證? 臺車及零部件試驗驗證? 樣車碰撞試驗”的循環過程，我們在較短的時間內提高了風景海獅的碰撞安全性。通過車架主要承載結構的改進設計和模具開發、緩沖吸能裝置設計與模具開發、安全帶換型、焊裝線工藝改進和控制，實施生產一致性，最終保證批量生產的車輛完全滿足國家碰撞法規的要求。
