1 概述

在中國天津汽車檢測中心進行的正面碰撞試驗表明，在安全帶和安全氣囊的協調作用下，北斗星汽車具有良好的安全性能。北斗星車，在日本被稱為WAGON 車。鈴木公司進行開發時，為達到標準規定的安全性要求，在轉向盤和儀表板上配置了安全氣囊。

北斗星車自從投放市場以來，由于其外形小巧、內部空間大、乘座舒適性好、駕駛性能好等特點，受到用戶的普遍歡迎。但是，與北斗星車同時面市和此后陸續上市的新車型多達五、六十種，因此，北斗星車今年將面臨激烈的競爭。為處在競爭中的優勢地位，降低汽車的價格勢在必行。開展北斗星簡單配置車開發工作，在節省兩個安全氣囊的前提下，保證改進后汽車達到CMVDR294《關于正面碰撞乘員保護的設計規則》的強制要求。

2 汽車碰撞領域試驗技術和設計技術發展的趨勢

2.1 國內外開展正面碰撞試驗的情況

國外實施正面碰撞乘員保護措施的情況大致如下：在日本，駕駛員側安全氣囊在M1 類車型上裝車率非常高，99%的車型上都可裝備駕駛員側安全氣囊，其中約90%為標準裝備；而副駕駛側裝備安全氣囊的車型占到所有車型的93.5%,其中76.7%為標準裝備。日本在對汽車產品進行認證時，對于安全氣囊作為選裝裝備的車型，提交型式認證的車輛應該是不安裝安全氣囊的最低配置車輛；對于匹配合理的氣囊產品，原則上，氣囊將改善正面碰撞保護性能，所以對于裝備氣囊的車型只需由廠家提供氣囊匹配時的碰撞試驗報告，證明氣囊匹配的合理性即可。歐洲大致也是這種情況。也就是說，將安全氣囊作為輔助約束系統（SRS）的法規體系（如歐洲、日本）中，安全氣囊并不是強制（或必須）安裝的裝備，如果安全帶系統經過合理匹配，能夠滿足正面碰撞乘員保護要求的話，完全可以不安裝安全氣囊。

我國的CMVDR294《關于正面碰撞乘員保護的設計規則》法規是參照歐洲ECE R94 法規制訂的，法規中并沒有強制安裝安全氣囊的要求。作為約束系統，安全帶是強制安裝的，而安全氣囊屬于輔助約束系統。從這一點可以看出，北斗星車去掉安全氣囊與國家法規并不抵觸。

天津汽車檢測中心通過總結、分析2000 年到2001 年度近百次試驗結果，得出結論：我國CMVDR294《關于正面碰撞乘員保護的設計規則》法規中規定的100%重疊率的剛性固定壁障正面碰撞條件下，車身剛度最大，車內乘員承受的慣性力較大，乘員生物傷害指標超標的風險較高，這種碰撞試驗方式對乘員約束系統的考核最嚴格。我國現有M1 類車型的車身大多能夠滿足法規要求，超標的主要原因在駕駛員側假人頭部HIC 值超過1000。為了滿足CMVDR294《關于正面碰撞乘員保護的設計規則》法規要求，很多車型通過匹配駕駛員側安全氣囊獲得了理想的結果。只是目前國內10 萬元以下的M1 類客車的安全氣囊大多屬于客戶選裝方式，市場上銷售的大部分車輛并為裝備安全氣囊，如果汽車產品型式認證工作中對汽車正面碰撞乘員保護檢驗項目實施生產一致性檢驗的話，必須使最低配置的車型能夠滿足強制性檢驗標準要求才行。

2.2 低配置車型提高安全性能的技術措施

為使低配置車型通過碰撞試驗，國內一些廠家做過嘗試，并且取得了較好的效果。哈爾濱飛機工業公司的中意車，柳州微型汽車廠的微型車等車型通過改進車架結構，重新匹配乘員約束系統等技術手段，有效地提高了汽車的安全性，通過了汽車正面碰撞試驗。

2.3 北斗星車安全性的現狀

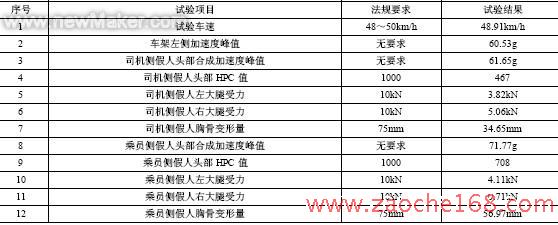

2000 年7 月7 日，配置安全氣囊北斗星車進行了一次汽車正面碰撞乘員保護試驗，結果如下表所示：

從上表數據可以看出，北斗星車配置安全氣囊時，試驗中各項指標均遠離限值，如果減少安全氣囊沒有過分惡化整車安全性，完全有可能達到指標要求。

綜上所述，北斗星車減少安全氣囊，但仍然滿足我國法規要求在技術和法規上是可行的，但是必須解決好乘員約束系統的匹配，優化吸能方式。

3 研究目標

（1）取消安全氣囊并使用普通安全帶，正面碰撞時各項指標應能滿足CMVDR294《關于正面碰撞乘員保護的設計規則》要求。

（2）整車重量基本不增加。

（3）整車其他型能不低于北斗星原型車。

（4）整車外形尺寸和外覆蓋件保持不變，盡可能地減少新制零部件的品種和數量，減少開發費用，縮短開發周期。

（5）盡量借用現有的工裝、夾具，避免新制大型工裝、夾具，減少生產線改造的投入，實現新、老車型的平穩過渡。

（6）部件及整車的工藝性，盡早實現批量生產。

4 開發方式和基本方案

（1）與清華大學汽車工程系進行合作開發。

（2）改進工作分三階段進行。

第一階段：

1) 已經做過碰撞實驗的車輛進行詳細的結構變形及變形方式等測定，深入分析存在的問題，為下一步的改進工作作好前期準備。

2) 驗樣車運送到清華。

3) 樣車進行宏觀分析，包括吸能部分情況，乘員保護系統等狀況。

4) 根據上述分析情況在清華對樣車進行必要的改進。

5) 通過正面碰撞法規試驗，出具報告。

第二階段：

如果實驗車出現問題，未能達標，則進行本階段工作。

1) 提供的CAD 數模進行CAE 建模工作。

2) 將初步實驗結果與模擬計算結果進行對比分析，修正模型。

3) 提出改進方案并進行模擬計算預測。改進設計應滿足以下條件：①使產品符合中國碰撞法規要求（不裝安全氣袋，并使用非預緊式安全帶）；②盡可能少地改動原設計，外形尺寸不變（特別是外形鈑金件盡量少做改動）。

4) 結合改進方案進行車身臺車碰撞試驗。

5) 確定最終的改進方案，進行改進后的整車碰撞試驗，最后應達標（除非乘員保護系統方面有問題），出具報告。

6) 開發工作中同時對昌鈴公司技術人員進行計算機仿真計算及結構耐撞性等方面的培訓，以提高昌鈴公司在有限元分析及結構改進方面的技術水平。

如果實驗車達標，則項目結束。

第三階段：

如果第二階段未能達標，問題出在乘員保護系統方面，則雙方經協商一致后進行本階段工作。

1) 乘員保護系統試驗臺車。

2) 研究分析乘員保護系統的改進（與附件廠共同進行）。

3) 進行臺車碰撞實驗，進一步考核乘員保護系統。

4) 第二次改進后的整車碰撞試驗，最后應達標。

5 工作內容和技術措施

（1）為并行工作，縮短開發周期，作好在第一階段未完成開發目標的準備，進行建立北斗星白車身電子模型工作。通過周密安排組織，在一個月內完成了所需的全部數模。

（2）對安全帶約束性能進行改進：

1) 采用了低延伸率織帶，提高了約束效果。更改了安全帶卷收器構架材料，提高了零件強度，

嚴格控制了卷收器芯軸鑄造材料元素配比，加大了鑄造壓力，提高了零件強度。

2) 更改了安全帶帶頭、吊環、帶扣、肩高調節器等零件材料及熱處理工藝，提高了零部件強度與剛度。

3) 改進了卷收器帶感、車感敏感元件，提高了帶感、車感的靈敏度，提高了卷簧卷收力矩，采用了大力矩卷簧，調整卷收器棘爪和慣性盤間隙，減少了鎖止滯后時間。

4) 格控制了安全帶小批量生產一致性。改進后零部件性能見表2。

表2 改進后安全帶性能

（3）對于座椅，我們按鈴木公司圖紙核查更改了座椅骨架滑軌材料，嚴格按鈴木公司SIS P 檢查標準檢查座椅骨架滑軌焊點分布、焊接強度，確保了實車碰撞不失效。

（4）同時，我們選用了4 幅軟發泡方向盤，儀表板嚴格按圖紙規定的材料。

（5）樣品試制試驗：為落實上述措施，組織各配套廠商進行了艱苦的樣品試制工作。增加了質量控制點，加強了對關鍵零部件的抽檢力度。

（6）碰撞車的準備。嚴格按技術狀態規定進行碰撞試驗的樣車的試制。精心組織，精益生產，確保樣車狀態完好。

6 整車碰撞試驗

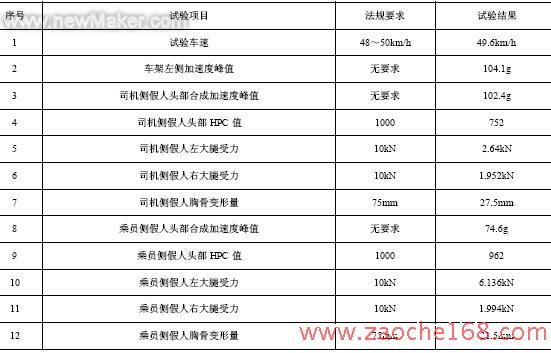

一切準備工作就緒之后， 2003 年1 月21 日在清華大學汽車安全與節能國家重點實驗室進行了一次碰撞試驗。試驗取得了圓滿成功。各項指標均符合CMVDR 294《關于正面碰撞乘員保護的設計規則》中的限值要求。主要性能指標如下表所示。

在試驗速度達到49.6km/h 接近最高速度50km/h 的情況下，我們的汽車仍然一次試驗成功，說明汽車的安全性處在較高的水平。但是通過試驗及分析，北斗星車仍存在一些問題有待改進以提高汽車正面碰撞的安全性。

(1) 試驗后，副駕駛側座椅沒被有效束縛，發生旋轉。主要原因在于內側的防碰撞拉板從滑軌中過早脫落，導致座椅在慣性的作用下繞外側防碰撞拉板在滑軌上的固定點發生旋轉，使假人膝蓋侵入儀表板上手套箱處，致使該側假人膝蓋處受力明顯偏大。

(2) 試驗錄像顯示，前排兩側的安全帶仍存在延伸率偏大的現象，使兩側假人向前的位移加大。

7 結論

通過前期大量的分析工作，北斗星車通過乘員約束系統的合理匹配，取消了氣囊，整車滿足碰撞法規要求。但是鑒于試驗仍暴露出一些問題，因此諸如座椅防碰撞拉板、座椅滑軌、安全帶等零部件則必須進行整改，以保證生產一致性。通過本項目提前圓滿完成，公司可以立即恢復不裝備安全氣囊車型的生產和銷售。取消安全氣囊、氣囊控制器等高關稅、高附加值的部件，取消氣囊線束、氣囊螺旋線束等價格高的部件，用普通緊急鎖止安全帶代替電子預緊式安全帶，用國產轉向盤代替進口方向盤等方式，將使整車制造成本在原車型基礎上降低大約4000 元/臺，如果今年生產8 萬輛北斗星汽車，其中一半為簡配置車的話，該車型將為公司創造產值20 億人民幣，節約成本1.6 億幣。

（轉載）
