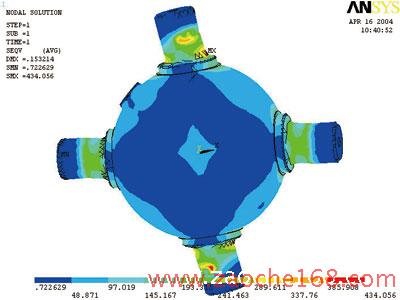

圖1  優化前十字軸的應力分布

萬向節的主要作用是在不同軸線上的軸之間傳遞轉矩，它被廣泛應用于各類卡車的傳動軸、聯接軸節叉之間。通過對卡車用JN150萬向節十字軸進行有限元分析，觀察其應力分析狀態，對產品結構進行優化改進，使整個零件基本達到等強度，從而在減輕零件重量，降低原材料消耗的同時提高產品承載能力。

對萬向節十字軸結構進行合理的設計一直是一個薄弱環節，由于沒有有效的手段加以綜合分析，導致產品各部位強度不均勻，有些部位應力集中、有些部位毛坯過于寬厚，存在著大量的材料浪費，也不利于提高產品承載能力。為此，我們運用三維造型和有限元分析技術對JN150萬向節十字軸進行優化設計，達到減重降本的目的。

對優化前的十字軸進行應力分析

1.建立三維模型

運用Pro/E大型三維建模軟件制作優化前的十字軸三維模型，由于許多小的倒角、圓角對十字軸強度影響較大，因此它們?cè)谀Ｐ徒r(shí)不能被簡化掉。模型計算重量為2.15kg。

2.應力分析

運用ANSYS大型有限元分析軟件對模型進行應力分析。具體分析條件：施加彎曲載荷，額定靜載荷為5246.4N.m，材料許用應力為450MPa。

圖1 所示為應力分布圖，從圖中可以看到，最大應力發生在軸頸R處，最大應力值為434MPa，接近許用應力450MPa，如算上2.5倍的安全系數，該軸所能承受的最大靜載荷為450/434×5246.4×2.5＝13600N.m。

從圖1所示的應力分布情況可以看出，整個十字軸的應力分布不均勻，在中間毛坯部分出現大塊的藍色區域，此區域的應力相對最大應力值非常小，材料過剩，可以減小毛坯尺寸，達到減重的目的。

制訂優化方案

根據十字軸的應力分析情況，制訂出改進方案：十字軸軸頸根部圓弧從R2加大至R4；軸頸直徑從24mm加大至26.7mm；中間毛坯厚度從36mm減少至28mm；毛坯外圓直徑從104mm減少至96mm。

對優化后十字軸進行應力分析

1.建立三維模型

運用Pro/E大型三維建模軟件制作優化后的十字軸三維模型，模型如圖2所示，計算重量為1.79kg。

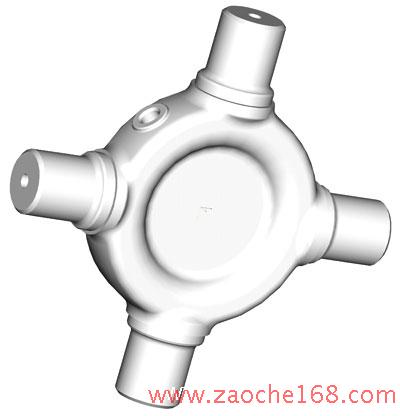

圖2  優化后的十字軸模型

2.應力分析

運用相同條件對優化后的十字軸進行有限元分析，分析結果見圖3。從圖中可以看到最大應力仍在軸頸R處，但最大應力值降低到297.1MPa，遠小于許用應力值450MPa，相比優化前十字軸模型的最大應力值減小了136.9 MPa，加上2.5倍的安全系數，優化后十字軸所能承受的最大靜載荷為450/297.1×5246.4×2.5＝19866N.m。

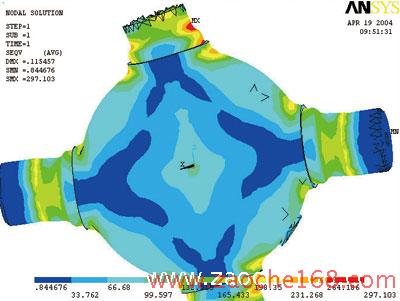

圖3  優化后十字軸的應力分布圖

根據以上分析結果，優化后的十字軸模型相對于優化前的十字軸模型的承載能力提高了6266N.m，提高比例為（19866－13600）÷13600×100%＝46％。材料減少了0.36kg，減重比例為（2.15－1.79）÷2.15×100%＝17％。

驗證

按照優化后的十字軸試制樣品20件，20件樣品平均重量為1.78kg；優化前樣品實際平均重量為2.14 kg，實際減重比例為20％，達到了預期的減重效果。

對優化后的十字軸的承載能力用臺架性能試驗進行驗證，取優化前、后十字軸各2件進行靜扭試驗，試驗結果為：2件優化前十字軸靜扭強度分別為16608 N.m、15702 N.m，2件優化后的十字軸靜扭強度分別為19158N.m、19172N.m，與有限元分析的結果基本符合，實際提高承載能力比例為18％。

結束語

通過對JN150萬向節十字軸運用三維造型和有限元分析技術進行產品優化設計、驗證，使每件零件重量平均減輕了0.36kg，并使十字軸承載能力提高了18％，同時達到了減重降耗和提高性能的預期目標。

應用有限元分析優化設計減輕零件重量和提高性能是非常有效的，特別是在全球資源越來越緊缺的環境下，值得我們推廣應用到更廣闊的領域中去。
